在半導體行業，每一次制程工藝的突破都如同一場科技革命，它不僅重新定義了芯片性能的邊界，更為電子設備的智能化、高效能運算等領域注入了強大的活力。而就在近期，TSMC在2025年北美技術研討會上正式宣布其A14工藝將于2028年量產的消息，無疑再次將行業推向了新的高潮。我將結合最新的論文和國內外相關研究，為大家深入剖析TSMCA14工藝的技術亮點及其對行業的深遠影響。

#01

A14工藝：技術亮點深度剖析

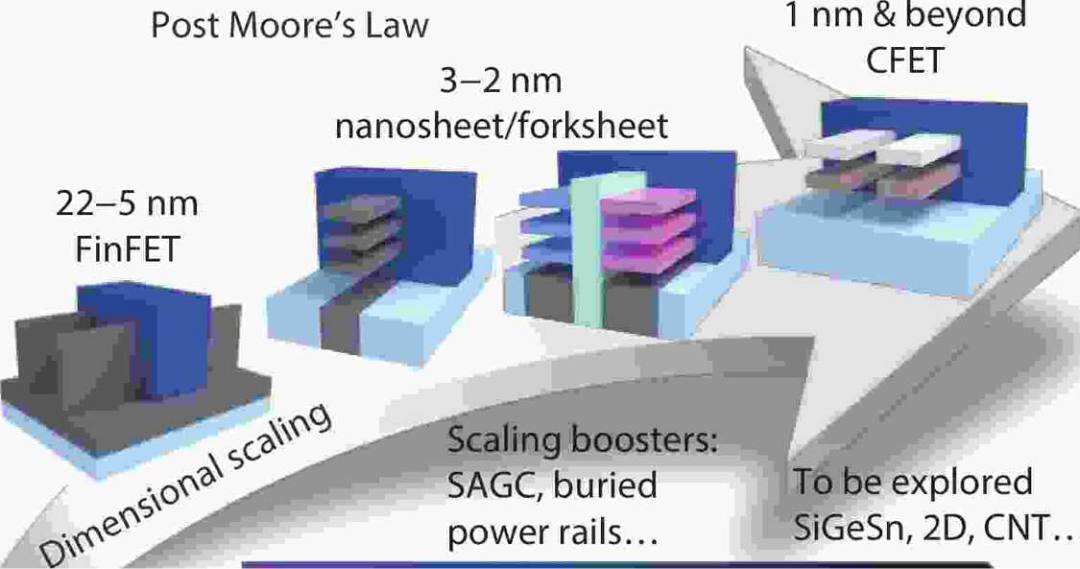

1、晶體管技術升級：從FinFET到GAAFET

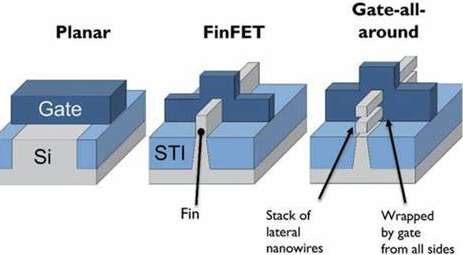

A14工藝采用的第二代GAAFE納米片晶體管相較于傳統的FinFET晶體管，在性能和功耗方面有顯著優勢。GAAFE能夠更好地控制leakage，提高晶體管的開關速度和性能，nanosheet的設計使得電流控制更加精細，從而實現更高的性能和更低的功耗。

在最新的IEEE論文中，研究人員指出，GAAFET技術在1.4nm制程下能夠顯著降低短溝道效應的影響，這對于維持晶體管的高性能至關重要。與FinFET相比，GAAFET在相同尺寸下能夠實現更高的電流密度和更低的漏電，這對于高性能計算和低功耗應用來說是一個巨大的進步。

2、性能提升的多維度影響

A14工藝在相同功耗下能夠提供高達15%的速度提升，或者在相同速度下減少最多30%的功率消耗。這一性能提升不僅意味著芯片運算速度加快，對于支持高性能計算和復雜算法的設備，如數據中心的服務器、科研機構的超級計算機等，能夠更快地處理大規模數據和復雜計算任務，大幅提升工作效率。

在移動設備領域，如智能手機和平板電腦，功率消耗的減少尤為重要。它不僅可以延長電池續航時間，還能降低設備的散熱壓力，提高設備的穩定性和可靠性。根據國內外的研究，低功耗設計已經成為未來移動設備發展的關鍵趨勢，而A14工藝的低功耗特性正好契合了這一需求。

3、邏輯密度提升的意義

A14工藝的邏輯密度提高了20%以上。這意味著在相同芯片面積上可以集成更多的晶體管，從而實現更復雜的功能和性能提升。這為芯片設計提供了更大的靈活性，能夠滿足各種不同應用場景對芯片功能的要求。

例如，人工智能芯片需要在有限的芯片面積上集成大量的神經網絡計算單元，以實現高效的圖像識別、語音識別等功能。A14工藝的高邏輯密度特性使得這種集成變得更加可行，為人工智能技術的進一步發展提供了硬件支持。

#02

A14工藝的制造流程分析

1、硅片制備

非常成熟工藝，和其他制程差別不大，不過多介紹。

2、光刻與刻蝕

光刻是半導體制造中最為關鍵的步驟之一。在光刻過程中，光刻機將Mask上的圖案投影到涂有光刻膠的硅片上，通過曝光和顯影工藝，將圖案轉移到光刻膠層上。隨后，刻蝕工藝利用化學或物理方法去除光刻膠未覆蓋的硅片部分，從而在硅片上形成所需的圖案。

對于A14工藝，極紫外光刻（EUV）技術的應用至關重要。EUV光刻能夠實現更精細的圖案轉移，滿足1.4nm高精度要求。然而，EUV設備的升級和維護成本極高，這也是A14工藝量產面臨的技術挑戰之一。

3、TF

薄膜沉積是半導體制造中的另一個關鍵步驟。在薄膜沉積過程中，通過CVD、ALD或PVD等方法，在硅片表面形成所需的薄膜。

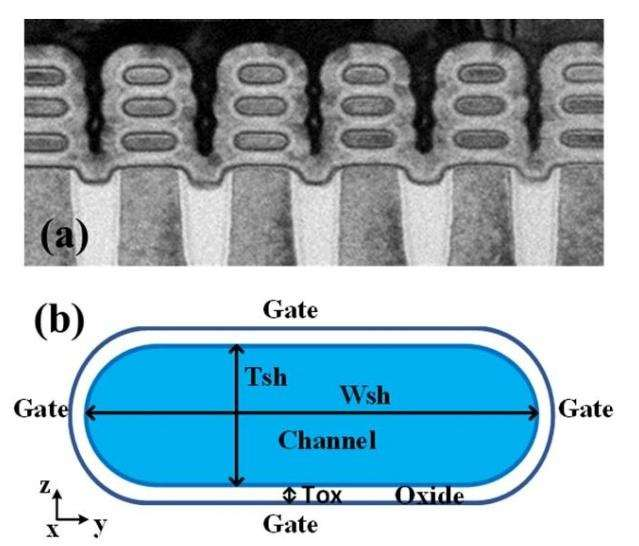

對于GAAFET，薄膜沉積的質量直接影響到晶體管的性能。例如，nanosheet，以確保柵極對溝道的有效控制。此外，薄膜沉積過程中還需要考慮材料的兼容性和熱穩定性，以避免在后續工藝中出現缺陷。

由于量子限制效應、圓角效應和薄溝道效應，需要多大量的DOE和設計質量控制。對工藝質量協調一致要求要求很高。

4、互連與封裝

互連和封裝是半導體制造的最后兩個步驟。互連工藝通過金屬線將芯片上的各個晶體管連接起來，實現電路的功能。封裝工藝則將芯片封裝在保護外殼中，提供機械保護、散熱和電氣連接等功能。

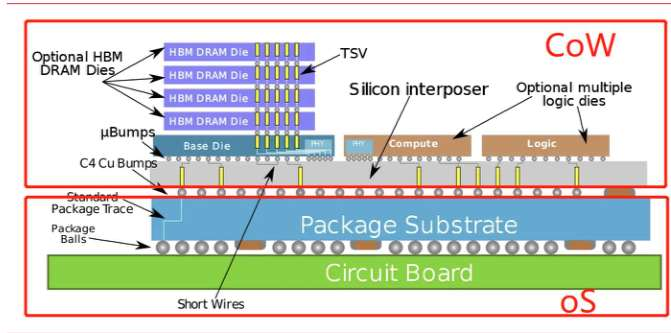

對于A14工藝，互連和封裝技術也需要進行相應的升級。例如，CoWoS封裝技術的推進，9.5倍光罩尺寸的提升是一個巨大的進步。更大尺寸的光罩能夠整合更多的HBM堆疊，HBM（高帶寬存儲器）在數據中心和人工智能訓練等領域有著至關重要的作用。通過增加HBM堆疊數量，可以大幅提高數據傳輸速率和存儲容量，滿足高性能計算對數據存儲和傳輸的高要求，提升整個系統的處理效率和性能。

#03

技術布局的全面性和前瞻性

1、封裝技術的突破

TSMC計劃在2027年開始量產9.5倍光罩尺寸的CoWoS封裝技術。這一技術能夠整合12個或更多的HBM（高帶寬存儲器）堆疊，這對于數據中心和人工智能訓練等領域有著至關重要的作用。

HBM在高性能計算中扮演著關鍵角色，它能夠提供極高的數據傳輸速率和存儲容量。通過增加HBM堆疊數量，CoWo可以大幅提高系統的處理效率和性能。根據IEEE的相關研究，這種封裝技術的進步將為未來高性能計算架構的設計提供新的思路。

2、多領域技術協同發展

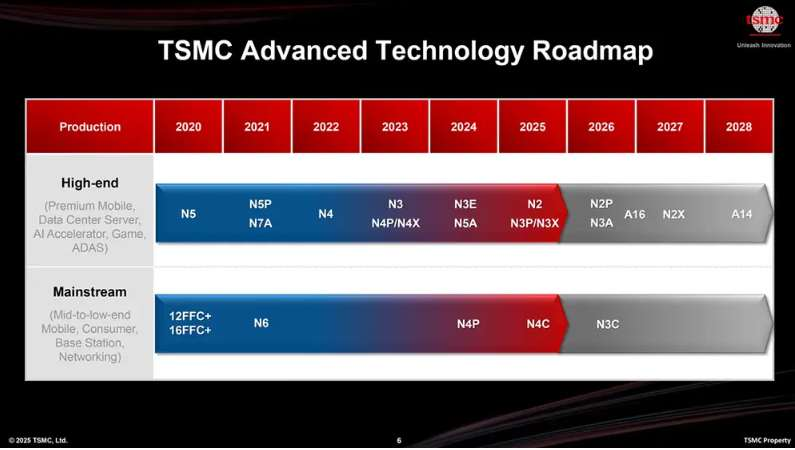

該公司透露其在2024年第四季度開始生產基于性能增強型N3P（第三代3nm級）工藝技術的芯片。N3X芯片預計將于今年下半年量產。與N3P相比，N3X有望在相同功率下將最大性能提高5%，或在相同頻率下將功耗降低7%，并支持高達1.2V的電壓。

TSMC在不同領域的技術布局體現了其對半導體行業多領域發展趨勢的精準把握。N4C RF射頻技術、N3A技術以及N4e工藝等的應用，覆蓋了智能手機、汽車電子和IoT等多個重要領域。

在智能手機領域，N4CRF技術支持新興的無線通信標準，如WiFi-8。這將為用戶帶來更高速、更穩定的無線網絡連接，同時也為設備制造商提供了更大的創新空間。根據國內外的研究，無線通信技術的不斷進步將推動智能手機向更智能化、更便捷化的方向發展。

在IoT領域，N4e工藝的發展致力于提高邊緣AI技術的能源效率。這對于IoT設備在能源受限環境下的廣泛應用具有重要意義。根據IEEE的相關論文，低功耗、高性能的芯片設計是未來IoT發展的關鍵，而TSMC的這一技術布局正好契合了這一需求。

#04

A14工藝在Robot領域的應用與影響

1、HPC與Robot

TSMC在技術研討會上展示了一張人形機器人注了所需的各種先進芯片。這表明，A14工藝的高性能和低功耗特性使其成為Robot技術的理想選擇。Robot，尤其是人形機器人的傳感器，需要處理大量的傳感器數據、進行復雜的運動控制和實時決策，這都需要強大的計算能力。A14工藝能夠提供高達15%的速度提升和30%的功耗降低，這對于Robot在電池續航和實時性能方面是一個巨大的進步。

2、高密度集成與Robot

A14邏輯密度提升了20%以上，這意味著可以在更小的芯片面積上集成更多的功能。這對于Robot的設計尤為重要，因為Robot需要在有限的空間內集成多種功能，如傳感器、處理器、通信模塊等。高密度集成不僅可以提高Robot的性能，還可以減小Robot的體積，使其更適合在各種環境中工作。

3、Robot行業的前景

隨著Robot技術的不斷發展，對高性能、低功耗芯片的需求也在增加。A14推出將為Robot行業帶來新的機遇。例如，人形機器人更強大算力來實現更自然的人機交互和更復雜的任務執行。

#05

對半導體產業鏈的影響

1、芯片制造商

TSMC作為全球領先的半導體代工廠，其A14工藝的量產將進一步鞏固其在半導體制造領域的領先地位。這將吸引更多客戶訂單，提升市場份額和盈利能力。同時，也將激勵其他芯片制造商加快技術研發和制程升級，推動整個半導體行業的技術進步和競爭發展。

2、芯片設計公司

A14工藝的高性能和低功耗特點將為芯片設計公司提供更強大的設計平臺。芯片設計公司可以利用TSMC的先進工藝，優化芯片架構和功能，提高芯片的競爭力和市場價值。

3、設備制造商

半導體制造工藝的進步對半導體設備提出了更高的要求。A14工藝的量產將帶動相關設備制造商的研發和生產，如光刻機、刻蝕機、薄膜沉積設備等。設備制造商需要不斷升級和創新設備。
