概述
AD605是一款低噪聲、高精度、雙通道、線性dB可變增益放大器(VGA)，并針對要求高性能、寬帶寬可變增益控制的應用進行了優化。它采用5 V單電源供電，提供差分輸入和單極性增益控制，使用方便。用戶可決定增益范圍，并通過外部基準輸入提供用戶決定的增益調整比例(dB/V)，從而可實現更大的靈活性。
數據表：*附件：AD605雙通道、低噪聲、單電源可變增益放大器技術手冊.pdf

借助差分輸入、單電源指數放大器(DSX-AMP)架構，AD605可實現高性能線性dB響應。每個DSX-AMP均內置0 dB至-48.4 dB可變衰減器，后接高速固定增益放大器。衰減器基于7級R-1.5R梯形網絡。觸點之間的衰減為6.908 dB，整個梯形網絡的衰減為48.360 dB。當VOCM偏置VP/2時，DSX-AMP架構提供1.8 nV/√Hz輸入噪聲譜密度，并接受±2.0 V輸入信號。

AD605的每個獨立通道均提供48 dB增益范圍，并可針對應用優化增益范圍。?14 dB至+34 dB與0 dB至+48 dB之間的增益范圍可以通過引腳FBK與引腳OUT之間的單個電阻進行選擇。將引腳FBK與引腳OUT短路或者使引腳FBK保持?jǐn)嚅_，可分別實現低段和高段增益范圍。將AD605的兩個通道級聯起來，便可在單芯片封裝中提供精度極高的96 dB增益范圍。

增益控制接口提供約2 MΩ輸入電阻和20 dB/V至30 dB/V的比例因子，相應的VREF輸入電壓為2.5 V至1.67 V。注意，比例因子最高可達40 dB/V，但比例因子超過30 dB/V時精度會降低。比例因子為20 dB/V時，增益線性dB調整的控制電壓(VGN)范圍為0.4 V至2.4 V；比例因子為40 dB/V時，VGN范圍為0.20 V至1.20 V。VGN小于50 mV時，放大器進入省電模式，功耗為1.9 mA。正常工作時，每個放大器通道的靜態電源電流僅為18 mA。

AD605采用16引腳PDIP和16引腳SOIC_N封裝，保證工作溫度范圍為?40°C至+85°C。

應用

• 超聲和聲納時間增益控制
• 高性能AGC系統
• 信號測量

特性

• 兩個獨立的線性dB通道
• 最大增益時的輸入噪聲：1.8 nV/√Hz，2.7 pA/√Hz
• -3 dB帶寬：40 MHz
• 差分輸入
• 可編程絕對增益范圍:–14 dB至 +34 dB(FBK與OUT短路)
• 可變增益調整比例：20 dB/V至40 dB/V
• 增益不隨溫度和電源變化而變化
• 單端單極性增益控制
• 輸出共模獨立設置
• 在增益控制下限時電源關斷
• 5 V單電源
• 低功耗：每通道90 mW

框圖

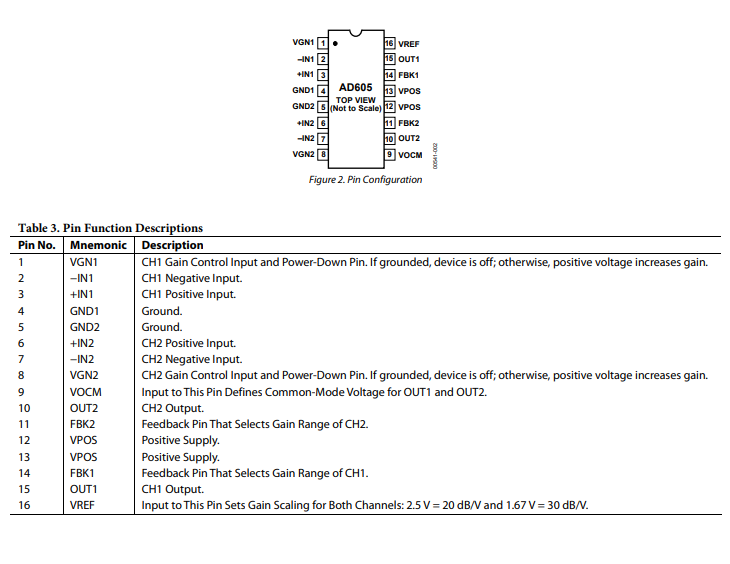

引腳配置描述

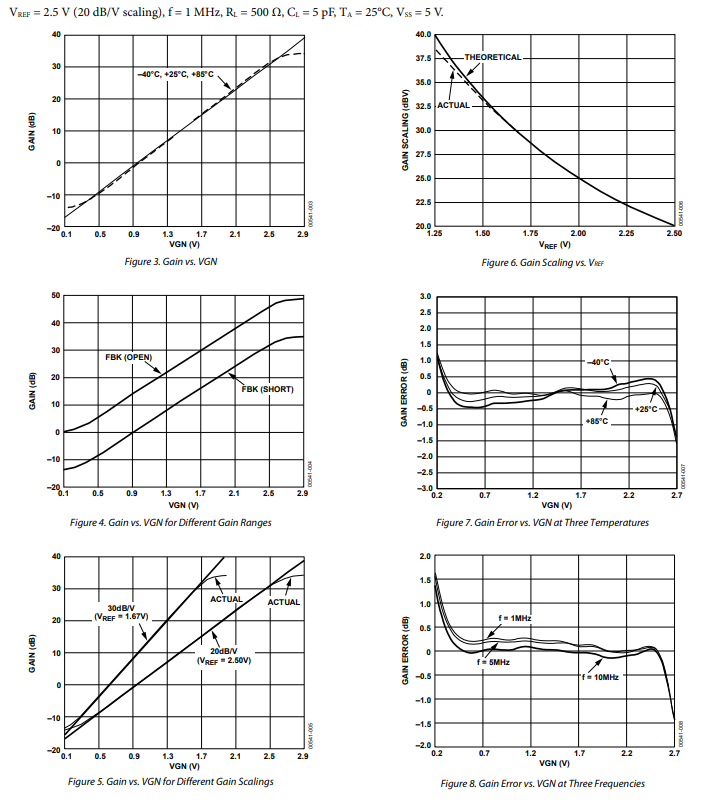

典型性能特征(每通道)

工作原理

AD605是一款雙通道低噪聲可變增益放大器（VGA）。圖35展示了其中一個通道的簡化框圖。每個通道由一個單電源X - AMP（以下簡稱DSX，即差分單電源X - AMP ）組成，包括以下部分：

• 精密無源衰減器（差分梯形）
• 增益控制模塊
• 帶電源分壓電阻R3和R4的VOCM緩沖器
• 帶增益設置電阻R1和R2的有源反饋放大器1（AFA）

AD605的dB線性增益響應一般可由以下公式描述：

其中：

• 若FBK到OUT短路，( FB = 0 )。
• 若FBK到OUT開路，( FB = 1 )。

每個通道可通過0dB至+48.4dB的增益，提供-14dB至+34.4dB的增益范圍，具體取決于連接在引腳FBK和引腳OUT之間的電阻值。增益在0dB至40dB范圍內與dB呈精確線性關系，而增益誤差在范圍的頂部和底部會增加。增益由增益控制電壓（VGN）設置。對于2.5V和1.25V的VREF電壓，有用的增益縮放范圍分別在20dB/V和40dB/V之間。例如，如果FBK到OUT短路且VREF設置為2.5V以實現20dB/V的增益縮放，上述公式簡化為：

通過將單極性增益控制（VGN）設置為其標稱工作范圍內的電壓（0.25V至2.65V，對應20dB/V增益縮放），可實現所需增益。增益在0.1V至2.9V范圍內相對于增益控制電壓呈單調變化。在VGN為2.9V時可實現最大增益。

由于兩個通道相同，僅使用通道1來描述其工作原理。VREF和VOCM是兩個通道共用的唯一輸入，并且它們通常接地，通過交叉連接這兩個引腳可使它們相互匹配。

為實現最高的增益縮放精度，VREF應具有外部低阻抗電壓源。對于低精度20dB/V應用，VREF輸入可直接接地。在此模式下，增益縮放由電源電壓中點（VCC和GND之間的中點）決定；因此，應注意將電源電壓控制在±5%以內。看向VREF引腳的輸入電阻為10kΩ。

AD605是單電源電路，VOCM引腳用于確定電路此部分的中點直流電平。VOCM引腳通常僅需一個接地的外部去耦電容，以將其置于電源電壓（5V，GND）之間的中點。但是，如果輸出的直流電平對用戶很重要（有關示例，請參閱AD9050數據手冊的應用信息部分），則可以專門設置VOCM。VOCM引腳的輸入電阻為45kΩ ± 20%。
