概述
AD8335是一款四通道可變增益放大器(VGA)，內置低噪聲前置放大器，適合對成本和功耗敏感的應用。每個通道均提供48 dB增益范圍、完全差分信號通道、有源輸入前置放大器匹配以及用戶可選的最大增益46 dB和38 dB，并且每個通道均具有單獨的增益控制。

前置放大器(PrA)具有×8 (18.06 dB)單端至差分增益，接受不大于625 mV峰峰值的輸入信號。在最大增益時，前置放大器噪聲為1.2 nV/√Hz，前置放大器與VGA合并折合到輸入端電壓噪聲為1.3 nV/√Hz。

假設噪聲帶寬(NBW)為20 MHz，奈奎斯特頻率為40 MHz，則輸入信噪比(SNR)為92 dB。引腳HLxx利用1 V 峰峰值或2 V 峰峰值滿量程(FS)輸入，優化10位和12位ADC的輸出信噪比。

通道1和通道2通過引腳EN12啟用，通道3和通道4通過引腳EN34啟用。對于只需要VGA的應用，可以將前置放大器關斷，從而顯著降低功耗。

AD8335采用64引腳架構芯片級封裝(9 mm × 9 mm)，額定溫度范圍為?40°C至+85°C工業溫度范圍。
數據表：*附件：AD8335四通道、低噪聲、低成本可變增益放大器技術手冊.pdf

應用

• 醫療成像(超聲、伽馬射線照相機)
• 聲納
• 測試和測量
• 精確、穩定的寬帶增益控制

特性

• 低噪聲前置放大器(PrA)
• 電壓噪聲 = 1.3 nV/√Hz(典型值)
• 電流噪聲 = 2.4 pA/√Hz(典型值)
• NF = 7 dB (RS = RIN = 50 Ω)
• 單端輸入：VIN 最大值 = 625 mV 峰峰值
• 有源輸入匹配
• 輸入信噪比(噪聲帶寬 = 20 MHz)= 92 dB
• VGA
  差分輸出
  VOUT最大值 = 5 V峰峰值，RL = 500 Ω差分
  增益范圍(8 dB輸出增益步進)
  低增益模式：?10 dB至+38 dB
  高增益模式：?2 dB至+46 dB
  精確線性dB增益控制

框圖

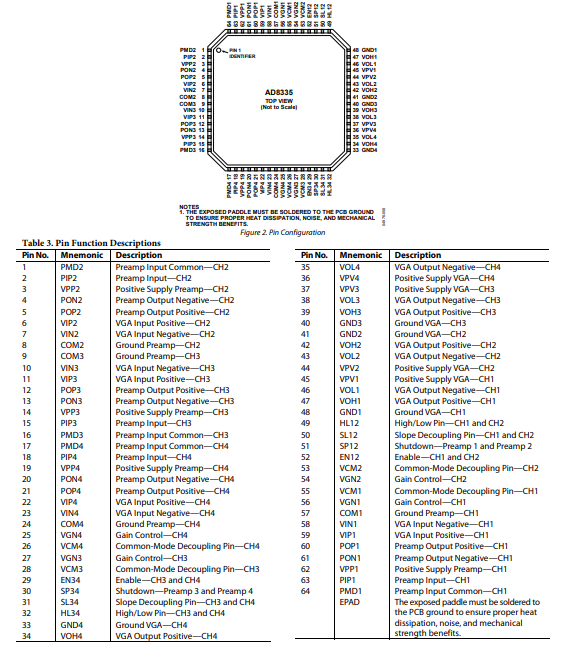

引腳配置描述

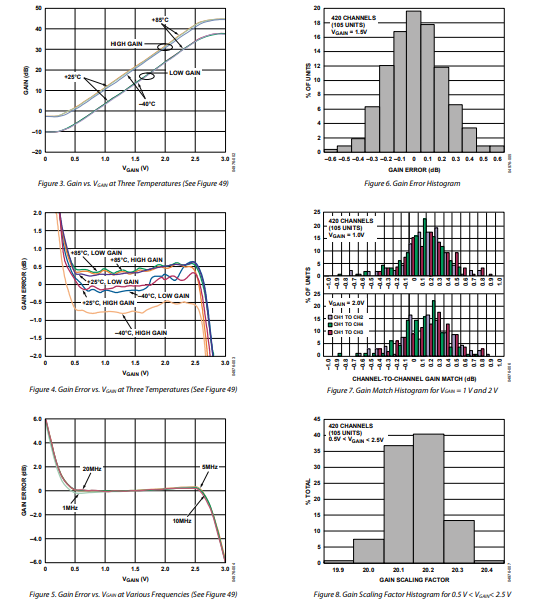

典型性能特征

應用信息

超聲領域

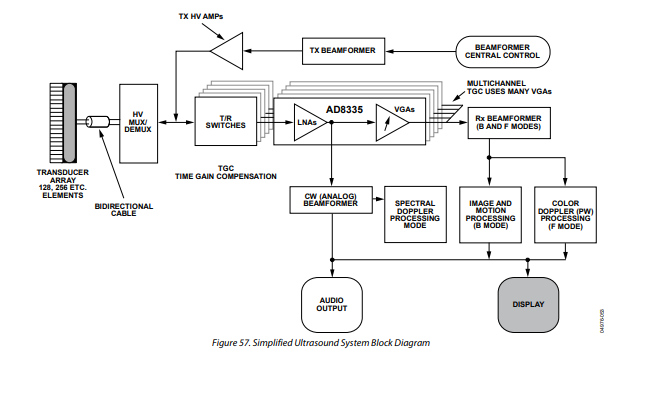

AD8335的主要應用是醫學超聲。圖57展示了超聲系統的簡化框圖。超聲系統中最重要的功能之一是時間增益控制（TGC），用于補償生理信號衰減。由于超聲信號的衰減與距離（時間）呈指數關系，線性dB可變增益放大器（VGA）是理想的解決方案。

超聲信號鏈中的關鍵要求是低噪聲、有源輸入驅動、快速過載恢復、低功耗以及差分輸出到ADC。因此，大多數超聲設備使用波束形成技術，該技術需要大量通道（例如，32到512個通道）的二進制加權數，這對于實現最低功耗至關重要。

大多數現代設備采用數字波束形成技術。在此技術中，信號在經過時間增益補償放大器（TGC amplifier）后立即轉換為數字格式，波束形成通過數字方式完成。

典型的超聲設備分辨率一般為10位，采樣率通常大于40 MSPS，高端系統采用12位采樣。

在低端和便攜式超聲設備中，功耗和低成本是首要考慮因素，AD8335正是基于這些標準設計的。

基本連接

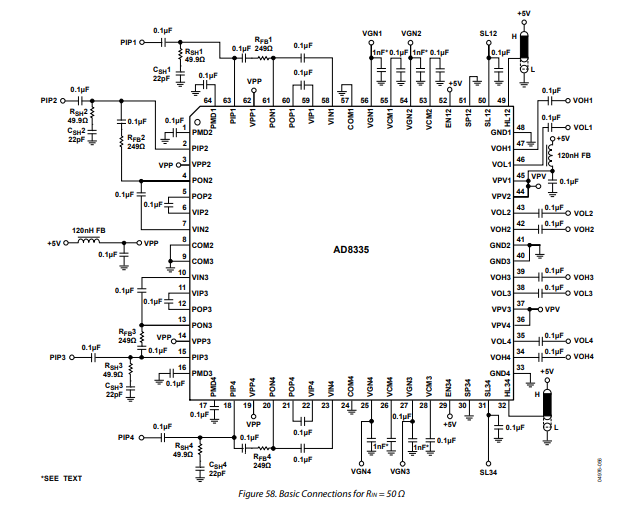

圖58展示了AD8335的基本連接方式。輸入信號從左側進入，輸出信號從右側輸出，提供直接的線性信號路徑。例如，該器件有四個差分VGA級，這就需要一個用于前置放大器電路的四通道電源。電源隔離的方式如圖所示，VGA部分也采用同樣方式。如果器件的兩面都安裝有組件，那么信號路徑中的電源去耦組件應放置在電路板的頂部，以減少布線中的寄生效應。

前置放大器連接

為使AD8335實現輸入匹配，需在PONX引腳和PIPX引腳之間交流耦合一個反饋電阻（R_{FB}） 。交流耦合可調節輸入共模電壓和輸出共模電壓。對于50Ω至200Ω的**R_{IN}**值，R_{FB}值范圍為5×R_{IN}。表6列出了一些較大源電阻（或R_{IN}）的精確值和最接近的標準1%反饋電阻值。對于表6中未列出的值，R_{FB} 可以使用公式6計算。對于大于1 kΩ的值，采用近似值通常就足夠了。
