概述
AD8432是一款雙通道、低功耗、超低噪聲放大器，集成可選增益和有源阻抗匹配。每通道均有單端輸入、差分輸出和集成輸入箝位。通過綁定增益設置引腳，可實現的4個精確增益為12.04 dB、18.06 dB、21.58 dB和24.08 dB（分別對應×4、×8、×12和×16）。當G = 12.04 dB時的200 MHz帶寬使得該放大器非常適合許多高速應用。
數據表：*附件：AD8432雙通道超低噪聲放大器，提供可選增益和輸入阻抗技術手冊.pdf

AD8432的有源阻抗匹配造就了它出色的噪聲性能。放大器的輸入阻抗可以利用一個反饋網絡來調節，以便與信號源阻抗相匹配，且不影響噪聲性能。該器件的阻抗匹配和低噪聲特性可讓設計人員構建能檢測極微弱信號、動態范圍更寬的系統。

AD8432在12.04 dB增益下折合到輸入端的電壓噪聲為0.85 nV/√Hz。該器件超低噪聲、低失真、增益精度高和通道間匹配的特性是高性能超聲系統和處理I/Q解調器信號的理想選擇。

AD8432采用5 V (24 mA)單電源供電。可提供4 mm x 4 mm、24引腳LFSCP封裝。LFCSP封裝具有裸露焊盤，可為印刷電路板(PCB)提供低熱阻路徑，從而更有效地散熱，并提高可靠性。工作溫度范圍為-40℃至+85°C。

應用

• CW多普勒超聲前端
• 寬帶A/D驅動器
• 低噪聲前置放大大
• I/Q解調器和移相器的前置驅動器
• 寬帶模數驅動器
  特性
• 低噪聲
  輸入電壓噪聲= 0.85nV/√Hz
  電流噪聲 = 2.0 pA/√Hz
• 高速
  帶寬：200 MHz (G = 12.04 dB)
  壓擺率：295 V/μs
• 可選增益：
  G = 12.04 dB (×4)
  G = 18.06 dB (×8)
  G = 21.58 dB (×12)
• 有源輸入阻抗匹配
• 集成輸入箝位二極管
• 單端輸入，差分輸出
• 電源電壓范圍：4.5 V至5.5 V
• 低功耗：每通道60 mW

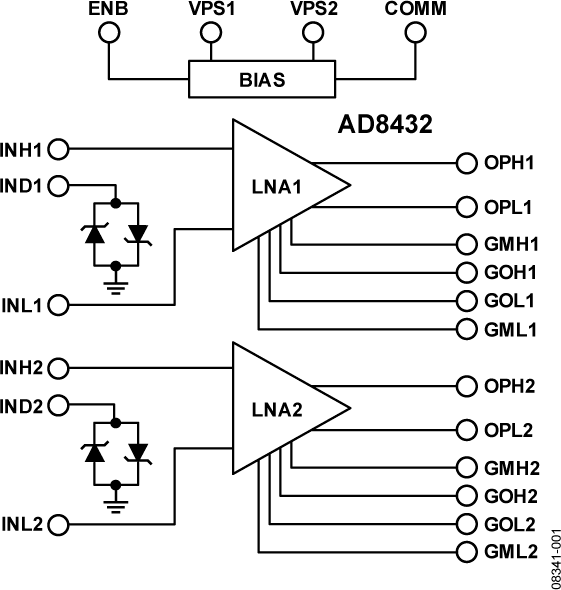

框圖

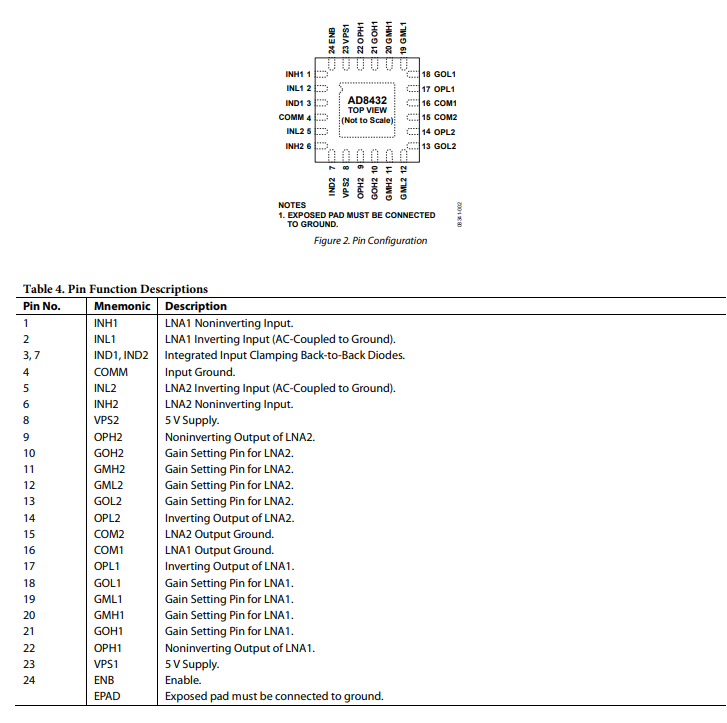

引腳配置描述

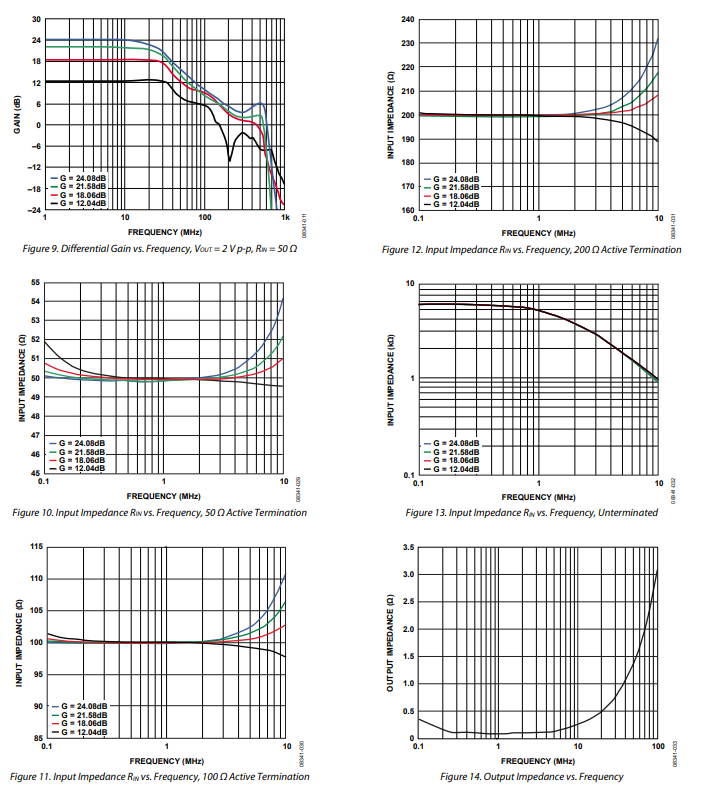

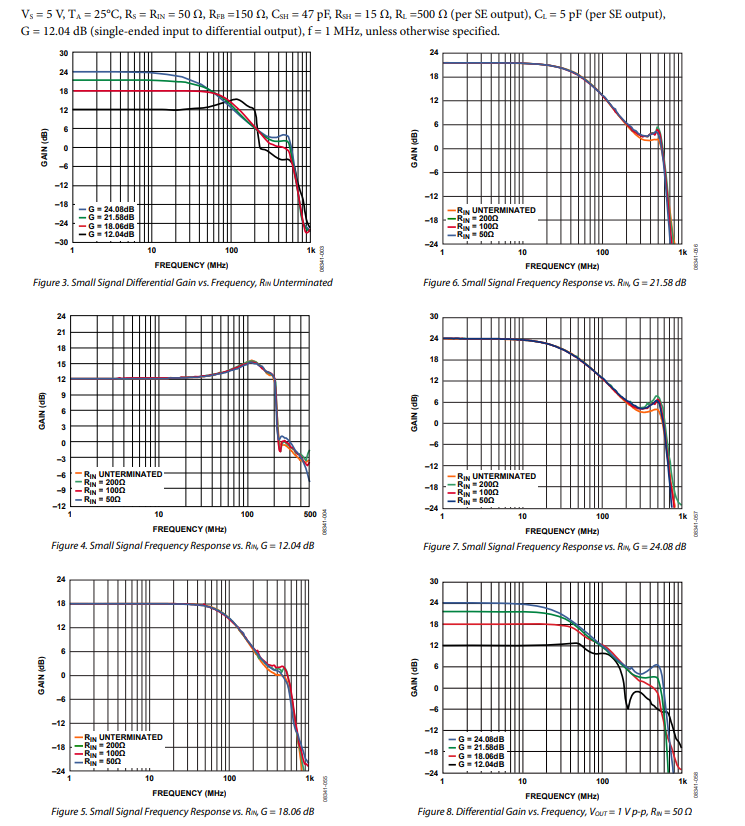

典型性能特征

工作原理

低噪聲放大器（LNA）

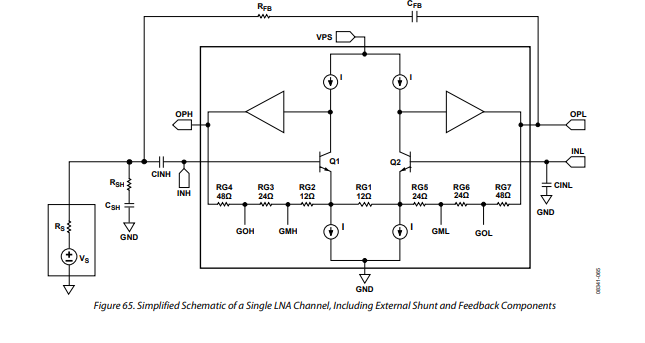

AD8432是一款雙通道、超低噪聲放大器，集成了引腳可編程的增益設置電阻。這些電阻可外部連接，以實現不同的差分增益，分別為12.04dB、18.06dB、21.58dB和24.08dB（×4、×8、×12和×16 ）。低噪聲放大器的簡化原理圖如圖65所示。

低噪聲放大器采用單端輸入驅動，以差分方式測量輸出。反相輸入INL必須交流耦合到地，才能使放大器正常工作。由于內部增益設置電阻不對稱，低噪聲放大器不能以差分方式驅動。反相輸入INL到單端輸出（OPH或OPL）的增益，與同相輸入INH到單端輸出的增益不匹配。

AD8432的輸入具有3.25V的直流偏置電壓，該電壓由內部產生。輸入必須通過隔直電容進行交流耦合，以維持直流偏置電平。同樣，AD8432的輸出具有2.5V的直流偏置電壓。建議在每個單端輸出端使用隔直電容，以防止輸出端負載不當。AD8432的輸入直流偏置電壓為3.25V，由內部產生。輸入必須通過隔直電容（見圖65中的CINL和CINH ）進行交流耦合，以維持輸入的直流偏置電平。

AD8432支持的差分輸出電壓為4.8V峰峰值，對于2.4V的共模輸出電壓，最大允許輸入電壓為1.2V峰峰值，差分增益G = 12.04dB。

箝位輸入可確保從大輸入電壓中快速恢復。集成在輸入（IND1和IND2）內部的背對背二極管，應用于最低增益配置（12.04dB），以保護輸入免受過載影響。在連接隔直電容之前，應將其連接到源電阻。

全差分拓?fù)浜拓?fù)反饋的使用可將失真降至最低。差分信號可使每個輸出端的擺幅更小，從而減少三階失真。

AD8432是一款電壓反饋放大器。由于增益帶寬積（GBW）的限制，隨著增益增加，帶寬應相應減小。表5列出了在輸入未端接情況下，-3dB帶寬與阻抗的對應值。

增益設置

引腳可編程用于設置放大器的增益。低噪聲放大器中集成了增益設置電阻，可通過GOH、GMH、GML和GOL引腳外部訪問。通過短路這些引腳并相應地連接內部電阻，可將AD8432配置為四種不同的增益。表5顯示了為實現所需增益必須連接的引腳 。
