單通道 OPA1677、雙通道 OPA1678 和四通道 OPA1679 (OPA167x) 運算放大器較音頻電路中常用的傳統運算放大器而言，可提供更高的系統級性能。

數據手冊：*附件：OPA1678 低失真、低噪聲、雙路音頻運算放大器技術手冊.pdf

OPA167x 放大器在 1kHz 時可實現 4.5nV/√Hz 的低噪聲密度和 0.0001% 的低失真度，從而提高了音頻信號保真度。這些器件在 2kΩ 負載下還可提供 800mV 范圍內的軌到軌輸出擺幅，從而增加余量并更大限度地擴大動態范圍。

為了適應多種類型音頻產品的電源限制，OPA167x 僅在 2mA 的電源電流、±2.25V 至 ±18V（或 4.5V 至 36V）的非常寬的電源電壓范圍內工作。這些運算放大器是單位增益穩定型放大器，且可在各種負載條件下實現出色的動態行為，因此 OPA167x 可在許多音頻電路中使用。

OPA167x 放大器使用完全獨立的內部電路，可將串擾降到最低，即便在過驅動或過載時也不受通道間相互作用的影響。

特性
? 低噪聲：1 kHz 時為 4.5nV/√Hz
? 低失真：1kHz 時為 0.0001%
? 高開環增益：114dB
? 高共模抑制：110dB
? 低靜態電流：
– 每通道 2mA
? 低輸入偏置電流：10pA（典型值）
? 壓擺率：9 V/μs
? 寬增益帶寬：16 MHz (G = 1)
? 單位增益穩定
? 軌到軌輸出
? 寬電源電壓范圍：
– ±2.25V 至 ±18V 或 4.5V 至 36V
? 單通道、雙通道和四通道版本
? 可用封裝：
– 單通道：SOIC-8、SOT-23
– 雙通道：SOIC-8、小型 SON-8、VSSOP-8
– 四通道：小型 QFN-16、SO-14、TSSOP-14
? 溫度范圍：–40°C 至 +85°C

引腳功能和配置

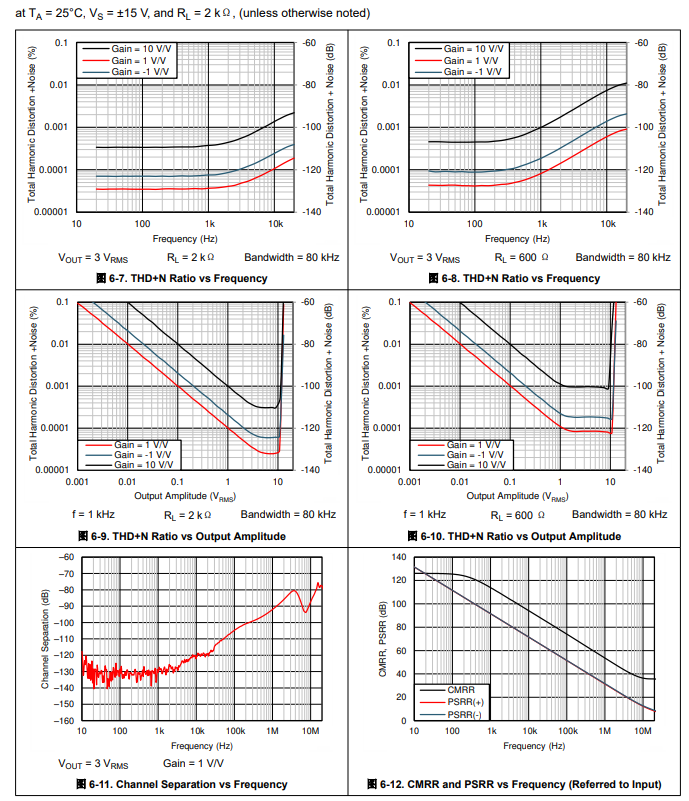

典型特性

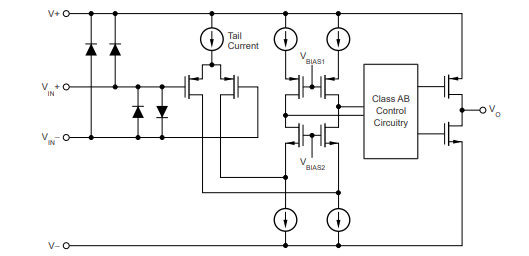

功能方框圖

應用
? 專業麥克風和無線系統
? 專業音頻混合器/控制平面
? 吉他放大器和其他樂器放大器
? A/V 接收器
? 汽車外部放大器
