TPS82150 是一款 17V 輸入 1A 降壓轉換器 MicroSiP? 電源模塊，針對小解決方案尺寸和高效率進行了優化。該模塊集成了一個同步降壓轉換器和一個電感器，以簡化設計、減少外部元件并節省 PCB 面積。扁平緊湊的解決方案適用于通過標準表面貼裝設備進行自動組裝。
*附件：TPS82150 具有集成電感器的 17V 輸入 1A 降壓轉換器 MicroSiP 模塊數據表.pdf

為了最大限度地提高效率，該轉換器在 PWM 模式下運行，標稱開關頻率為 2.0 MHz，并在輕負載電流下自動進入省電模式運行。在省電模式下，該器件的典型靜態電流為 20 μA。使用 DCS-Control? 拓撲，該器件可實現出色的負載瞬態性能和精確的輸出電壓調節。

特性

• 3.0mm x 2.8mm x 1.5mm MicroSiP? 封裝
• 3.0V 至 17V 輸入范圍
• 1A 連續輸出電流
• DCS-Control? 拓撲
• 省電模式可實現輕負載效率
• 20μA 工作靜態電流
• 0.9V 至 6V 可調輸出電壓
• 100% 占空比，實現最低壓差
• 電源良好輸出
• 帶跟蹤的可編程軟啟動
• 熱關斷保護
• Pin to Pin 與 TPS82130 和 TPS82140 兼容
• –40°C 至 125°C 工作溫度范圍

參數

方框圖

1. 產品概述

• ?類型?：17V輸入，1A輸出降壓轉換器MicroSiP模塊。
• ?封裝?：3.0mm x 2.8mm x 1.5mm MicroSiP封裝。
• ?特點?：集成電感器，高效率，小尺寸，適用于自動化組裝。

2. 主要特性

• ?輸入電壓范圍?：3.0V至17V。
• ?輸出電壓范圍?：0.9V至6V可調。
• ?輸出電流?：連續1A。
• ?開關頻率?：2.0MHz（PWM模式）。
• ?工作模式?：PWM模式和Power Save Mode（PSM）。
• ?保護功能?：過流保護、熱關斷、欠壓鎖定。
• ?其他特性?：軟啟動、電壓跟蹤、功率良好輸出。

3. 封裝與引腳

• ?封裝類型?：8引腳MicroSiP封裝。
• ?引腳功能?：
  • EN：使能引腳。
  • VIN：電源輸入引腳。
  • GND：地引腳。
  • VOUT：電源輸出引腳。
  • FB：反饋參考引腳。
  • PG：功率良好輸出引腳。
  • SS/TR：軟啟動和電壓跟蹤引腳。
  • 暴露的熱焊盤：必須連接到GND引腳以實現適當的功率耗散和機械可靠性。

4. 電氣特性

• ?靜態電流?：20μA（無負載，設備不切換）。
• ?關斷電流?：1.5μA（EN引腳拉低）。
• ?欠壓鎖定閾值?：VIN下降時2.6V至2.8V，VIN上升時2.8V至3.0V。
• ?熱關斷閾值?：結溫上升時160°C，下降時140°C。
• ?反饋調節電壓?：PWM模式下800mV（典型值）。
• ?開關電流限制?：高側FET開關電流限制為1.7A至2.7A（典型值）。

5. 應用領域

• 工業應用。
• 電信和網絡應用。
• 固態硬盤。
• 反向電源供應。

6. 設計指南

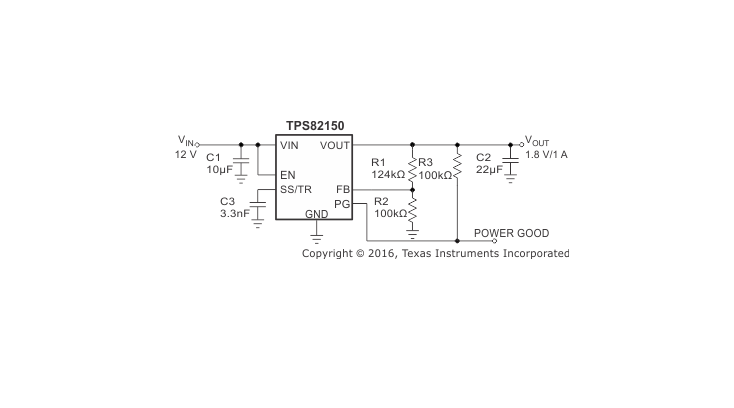

• ?輸出電壓設置?：通過連接至FB引腳的外部電阻分壓器設置。
• ?電容選擇?：推薦使用低ESR陶瓷電容作為輸入和輸出電容。
• ?軟啟動電容?：連接至SS/TR引腳的外部電容用于設置輸出電壓的上升斜率。
• ?布局建議?：所有組件應盡可能靠近IC放置，特別是輸入電容應緊靠VIN和GND引腳。

7. 熱考慮

• ?熱阻?：結到環境的熱阻為58.2°C/W（典型值）。
• ?溫度范圍?：工作溫度范圍為-40°C至125°C。
• ?電流降額?：在高溫或高輸出功率條件下，需要降低輸出電流。

8. 開發支持

• ?WEBENCH? Power Designer?：支持使用WEBENCH? Power Designer進行自定義設計。
• ?文檔和社區資源?：提供詳細的數據手冊、應用報告和TI E2E?在線社區支持。

TPS82150是一款集成了電感器的高效降壓轉換器模塊，適用于需要小尺寸和高效率的電源設計應用。
