TPS82130 是一款 17V 輸入、3A 降壓轉換器 MicroSiP 電源模塊，針對小尺寸解決方案和高效率進行了優化。該模塊集成了一個同步降壓轉換器和一個電感器，以簡化設計、減少外部元件并節省 PCB 面積。扁平緊湊的解決方案適用于通過標準表面貼裝設備進行自動組裝。
*附件：TPS82130 具有集成電感器的 17V 輸入 3A 降壓轉換器 MicroSiP 電源模塊數據表.pdf

為了最大限度地提高效率，該轉換器在 PWM 模式下運行，標稱開關頻率為 2 MHz，并在輕負載電流下自動進入省電模式運行。在省電模式下，該器件以 20μA（典型值）的靜態電流運行。使用 DCS-Control 拓?fù)洌撈骷蓪?shí)現出色的負載瞬態性能和精確的輸出電壓調節。

特性

• 3 mm × 2.8 mm × 1.5 mm MicroSiP 封裝
• 3V 至 17V 輸入范圍
• 3A 連續輸出電流
• DCS-Control 拓?fù)?/li>
• 省電模式可實現輕負載效率
• 20μA 工作靜態電流
• 0.9V 至 6V 可調輸出電壓
• 100% 占空比，實現最低壓差
• 電源正常輸出
• 帶跟蹤的可編程軟啟動
• 熱關斷保護
• –40°C 至 125°C 工作溫度范圍

參數

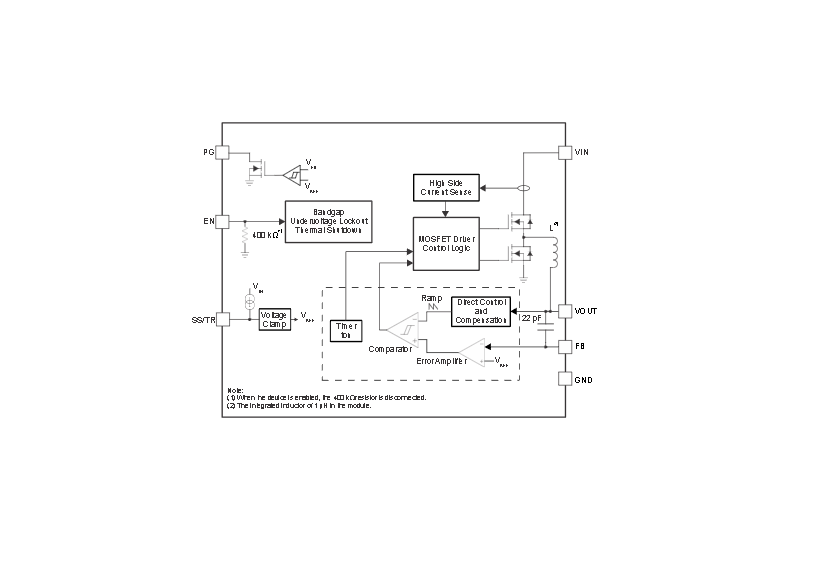

方框圖

1. 產品概述

• ?類型?：17V輸入，3A降壓轉換器MicroSiP電源模塊，集成電感器
• ?封裝?：3mm × 2.8mm × 1.5mm MicroSiP包裝
• ?特性?：高效率、小尺寸、低靜態電流、可調輸出電壓、熱關斷保護

2. 主要應用

• 工業應用
• 電信和網絡應用
• 固態硬盤

3. 關鍵特性

• ?輸入電壓范圍?：3V至17V
• ?輸出電壓范圍?：0.9V至6V可調
• ?輸出電流?：3A連續輸出
• ?開關頻率?：2MHz（標稱）
• ?靜態電流?：20μA（典型）
• ?熱關斷保護?：有
• ?軟啟動功能?：可編程軟啟動與跟蹤

4. 引腳配置與功能

• ?EN?：使能引腳，高電平使能，低電平禁用
• ?VIN?：電源輸入引腳
• ?GND?：接地引腳
• ?VOUT?：電源輸出引腳
• ?PG?：電源良好輸出，開漏輸出
• ?FB?：反饋參考引腳，用于設置輸出電壓
• ?SS/TR?：軟啟動和電壓跟蹤引腳

5. 電氣特性

• ?效率?：在多種輸入電壓和輸出負載條件下，效率高達90%以上
• ?輸出電壓精度?：±1%
• ?負載調整率?：0.12%/A（典型）
• ?線性調整率?：0.002%/V（典型）

6. 功能描述

• ?DCS-Control拓?fù)?/strong>?：結合滯環和電壓模式控制的優點，實現PWM和PSM無縫切換
• ?PWM和PSM操作?：中重載時PWM模式，輕載時PSM模式以提高效率
• ?低壓差操作?：支持100%占空比，實現低輸入輸出電壓差
• ?開關電流限制?：防止高電感電流和過流情況
• ?欠壓鎖定?：防止低輸入電壓下的誤操作

7. 應用與實施

• ?輸出電壓設置?：通過FB引腳上的外部電阻分壓器設置
• ?輸入和輸出電容選擇?：推薦使用低ESR陶瓷電容進行濾波
• ?軟啟動時間設置?：通過SS/TR引腳上的外部電容設置

8. 布局與熱設計

• ?布局指南?：所有組件應盡可能靠近IC放置，特別是輸入電容
• ?熱設計?：通過PCB設計和熱耦合改善散熱性能

9. 文檔與支持

• ?相關文檔?：提供了熱特性和排序與跟蹤應用報告
• ?設計工具?：支持使用WEBENCH? Power Designer進行定制設計

10. 封裝與訂購信息

• ?封裝類型?：MicroSiP SIL8
• ?訂購信息?：提供RoHS和綠色封裝選項，樣品可用
