TPS82140 是一款 17V 輸入 2A 降壓轉換器 MicroSiP? 電源模塊，針對小尺寸解決方案和高效率進行了優化。該模塊集成了一個同步降壓轉換器和一個電感器，以簡化設計、減少外部元件并節省 PCB 面積。扁平緊湊的解決方案適用于通過標準表面貼裝設備進行自動組裝。

為了最大限度地提高效率，該轉換器以 PWM 模式運行，標稱開關頻率為 2.0MHz，并在輕負載電流下自動進入省電模式運行。在省電模式下，該器件的典型靜態電流為 20 μA。使用 DCS-Control? 拓撲，該器件可實現出色的負載瞬態性能和精確的輸出電壓調節。
*附件：TPS82140 具有集成電感器的 17V 輸入 2A 降壓轉換器 MicroSiP 模塊數據表.pdf

特性

• 3.0mm x 2.8mm x 1.5mm MicroSiP? 封裝
• 3.0V 至 17V 輸入范圍
• 2A 連續輸出電流
• DCS-Control? 拓撲
• 省電模式可實現輕負載效率
• 20μA 工作靜態電流
• 0.9V 至 6V 可調輸出電壓
• 100% 占空比，實現最低壓差
• 電源良好輸出
• 帶跟蹤的可編程軟啟動
• 熱關斷保護
• Pin to Pin 與 TPS82130 和 TPS82150 兼容
• –40°C 至 125°C 工作溫度范圍
• 使用 WEBENCH? Power Designer 的 TPS82140 創建自定義設計

參數

方框圖

1. 產品概述

• ?類型?：具有集成電感器的17V輸入2A降壓轉換器MicroSiP模塊
• ?封裝?：3.0mm x 2.8mm x 1.5mm MicroSiP?封裝
• ?輸入電壓范圍?：3.0V至17V
• ?輸出電流?：2A連續輸出電流
• ?輸出電壓范圍?：0.9V至6V可調
• ?主要特點?：高效率、小尺寸、集成電感器、PWM與Power Save Mode、熱關斷保護

2. 主要特性

• ?高效率?：PWM模式下高達90%以上的效率
• ?小尺寸?：緊湊的MicroSiP封裝，適合高密度PCB設計
• ?集成電感器?：減少外部元件數量和PCB面積
• ?自動Power Save Mode?：輕載時降低開關頻率，提高效率
• ?熱關斷保護?：防止過熱損壞
• ?軟啟動與電壓跟蹤?：通過SS/TR引腳實現

3. 電氣特性

• ?工作溫度范圍?：-40°C至125°C
• ?PWM開關頻率?：2.0MHz（標稱）
• ?靜態電流?：20μA至35μA（典型值）
• ?關斷電流?：1.5μA至7.4μA（典型值）
• ? 欠壓鎖定（UVLO） ?：2.6V至3.0V（典型值）
• ?熱關斷閾值?：160°C（上升），140°C（下降）

4. 功能描述

• ?輸出電壓調整?：通過FB引腳連接的外部電阻分壓器設置
• ?軟啟動與電壓跟蹤?：SS/TR引腳連接外部電容實現軟啟動，外部電壓源驅動實現電壓跟蹤
• ?Power Good輸出?：PG引腳輸出電源良好信號，用于多軌電源排序
• ?熱關斷?：結溫超過160°C時自動關斷，保護設備
• ?PWM與Power Save Mode?：根據負載電流自動切換工作模式，提高效率

5. 應用領域

• ?工業應用?
• ?電信和網絡應用?
• ?固態驅動器?
• ?反相電源供應?

6. 典型應用

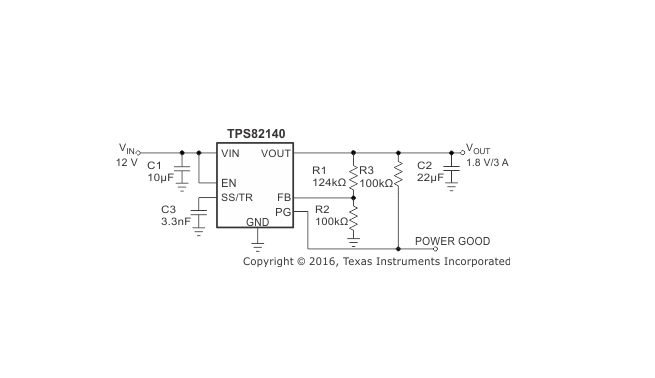

• ?1.8V輸出應用?：詳細描述了設計參數、外部元件選擇、軟啟動電容計算等
• ?反相電源供應?：通過重新排列外部電路，實現輸入與輸出電壓的反相

7. 布局與熱設計指南

• ?布局建議?：輸入電容靠近VIN和GND引腳，輸出電容靠近VOUT引腳
• ?熱設計?：通過熱過孔將裸露焊盤連接到內部地層，提高散熱性能
• ?電流限制與熱關斷?：防止過流和過熱損壞設備

8. 封裝與尺寸

• ?尺寸?：3.0mm x 2.8mm x 1.5mm
• ?封裝類型?：MicroSiP?封裝，包含裸露焊盤用于散熱

9. 文檔與支持

• ?設計工具?：WEBENCH? Power Designer支持自定義設計
• ?社區資源?：TI E2E?在線社區提供技術支持和討論
• ?文檔更新?：可通過TI官網注冊接收文檔更新通知
