TPSM84624 電源模塊是一款易于使用的集成電源，它將 6A DC/DC 轉換器與功率 MOSFET、屏蔽電感器和無源器件組合到一個小型 QFM 封裝中。該電源解決方案只需 6 個外部組件，同時保持調整關鍵參數以滿足特定設計要求的能力。使用 TurboTrans? 功能可以實現超快的瞬態響應。TurboTrans 允許優化瞬態響應，以降低輸出電壓偏差，同時減少所需的輸出電容。
*附件：tpsm84624.pdf

7.5 mm × 7.5 mm × 5.3 mm 24 引腳 QFM 封裝易于焊接到印刷電路板上，并具有出色的功率耗散能力。TPSM84624 具有許多功能，包括電源正常、可編程 UVLO、跟蹤、預偏置啟動以及過流和過熱保護，因此具有靈活性，使其成為為各種設備和系統供電的絕佳產品。

特性

• 集成電感器電源解決方案
• 7.5 mm × 7.5 mm × 5.3 mm QFM 封裝
  • 所有引腳均可從封裝周邊訪問
• 輸入電壓范圍：4.5 V 至 17 V
• 寬輸出電壓范圍：0.6 V 至 10 V
• 效率高達 96%
• 可調固定開關頻率
  （200 kHz 至 1.6 MHz）
• 允許與外部 clock 同步
• 超快速負載階躍響應 （TurboTrans?）
• 電源就緒輸出
• 滿足 EN55011 B 類輻射 EMI 限制
• 工作環境范圍：–40°C 至 +105°C
• 工作 IC 結寬范圍：–40°C 至 +150°C

參數

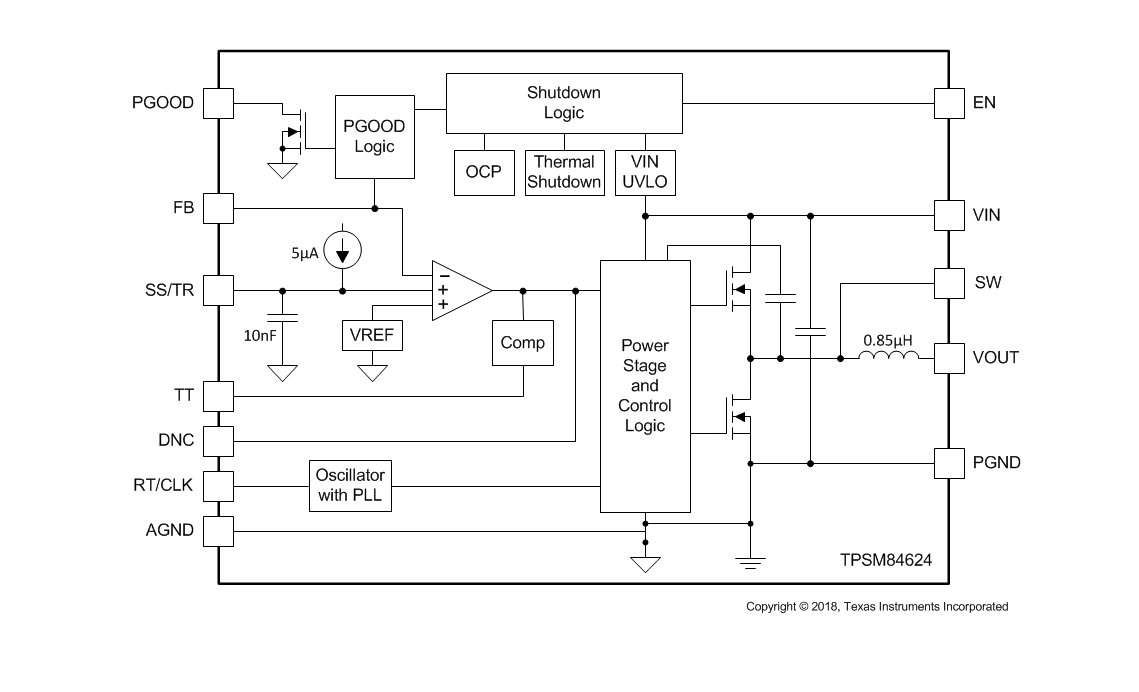

方框圖

1. 產品概述

• ?類型?：集成電感電源解決方案，4.5V至17V輸入，0.6V至10V輸出，最大輸出電流6A。
• ?封裝?：7.5mm × 7.5mm × 5.3mm QFM封裝，24引腳。
• ?主要特點?：高效率（可達96%）、可調固定開關頻率（200kHz至1.6MHz）、TurboTrans?超快負載階躍響應、符合EN55011 Class B輻射EMI標準。

2. 功能特性

• ?集成度高?：包含DC/DC轉換器、功率MOSFETs、屏蔽電感及被動元件。
• ?靈活的輸出電壓調整?：通過外部電阻分壓器設置。
• ?可編程開關頻率?：通過外部電阻或同步至外部時鐘。
• ?TurboTrans?技術?：優化瞬態響應，減少所需輸出電容。
• ?保護功能?：過流保護、過溫保護、電源良好輸出（PGOOD）。
• ?寬工作溫度范圍?：操作環境溫度-40°C至+105°C，結溫范圍-40°C至+150°C。

3. 應用領域

• ?電信和無線基礎設施?
• ?工業自動化測試設備?
• ?企業交換和存儲設備?
• ?高密度分布式電源系統?

4. 電氣特性

• ?輸入電壓范圍?：4.5V至17V。
• ?輸出電壓范圍?：0.6V至10V。
• ?最大輸出電流?：6A。
• ?效率?：最高可達96%，具體取決于輸入電壓、輸出電壓和負載條件。
• ?開關頻率?：可調，范圍從200kHz至1.6MHz。
• ?軟啟動時間?：內部軟啟動時間約為1.25ms，可通過外部電容調整。

5. 熱特性

• ?熱阻?：結到環境熱阻為22°C/W。
• ?熱關斷?：結溫超過170°C時觸發熱關斷，回差為15°C。

6. 設計指南

• ?電容選擇?：輸入端需至少20μF陶瓷電容，推薦額外100μF非陶瓷電容以應對瞬態負載需求。輸出電容根據輸出電壓調整，最小要求見數據表。
• ?布局建議?：使用大面積銅層作為電源平面，輸入和輸出電容應靠近器件引腳放置，以減少高頻噪聲和熱應力。
• ?EMI控制?：設計時應考慮EMI抑制，TPSM84624已符合EN55011 Class B標準。

7. 文檔與支持

• ?設計工具?：支持使用WEBENCH? Power Designer進行自定義設計。
• ?社區資源?：可通過TI E2E?在線社區獲取設計支持和幫助。
• ?文檔更新?：可通過TI官網訂閱文檔更新通知。
