TPSM5D1806E雙 6A 輸出功率模塊是一款高度集成的靈活直流/直流電源，采用緊湊的 8mm × 5.5mm × 1.8mm QFN 封裝。4.5 V 至 15 V 的輸入電壓范圍允許從寬中間總線以及標準 5 V 和 12 V 電源軌進行轉換。兩個 6A 輸出可以獨立配置為兩個單獨的電源軌，也可以組合成一個 2 相 12A 輸出。
*附件：tpsm5d1806e.pdf

扁平的 51 引腳 QFN 封裝采用最佳封裝布局，可增強熱性能。–55°C 的增強溫度性能使航空航天應用成為可能，例如安裝在機艙外的模塊或飛行控制單元。封裝尺寸的所有信號引腳均可從周邊訪問，器件下方有大型導熱墊，布局簡單，制造過程中易于處理。

集成電源設計消除了設計過程中的環路補償和磁性元件選擇。該器件為每個輸出提供獨立的使能控制和電源就緒信號。開關頻率和相位偏移可通過引腳搭接進行配置。該器件還提供過流和熱關斷保護。

特性

• 獨立的雙 6A 輸出
• 并聯單 12A 輸出
• 輸出電壓范圍：0.5 V 至 5.5 V
• 在溫度范圍內，電壓基準精度為 0.5V、±1.25%
• 帶相位延遲的頻率同步
• 每個輸出都有獨立的使能和電源正常
• 啟動至預偏置輸出
• UV 和 OV 功率良好
• 可選開關頻率選項：500 kHz、1.0 MHz、1.5 MHz 和 2.0 MHz
• 滿足 EN55011 輻射 EMI 限制
• 工作結點范圍：–55°C 至 +125°C
• 工作環境范圍：–55°C 至 +105°C
• 8mm × 5.5mm × 1.8mm 標準 QFN 封裝

參數

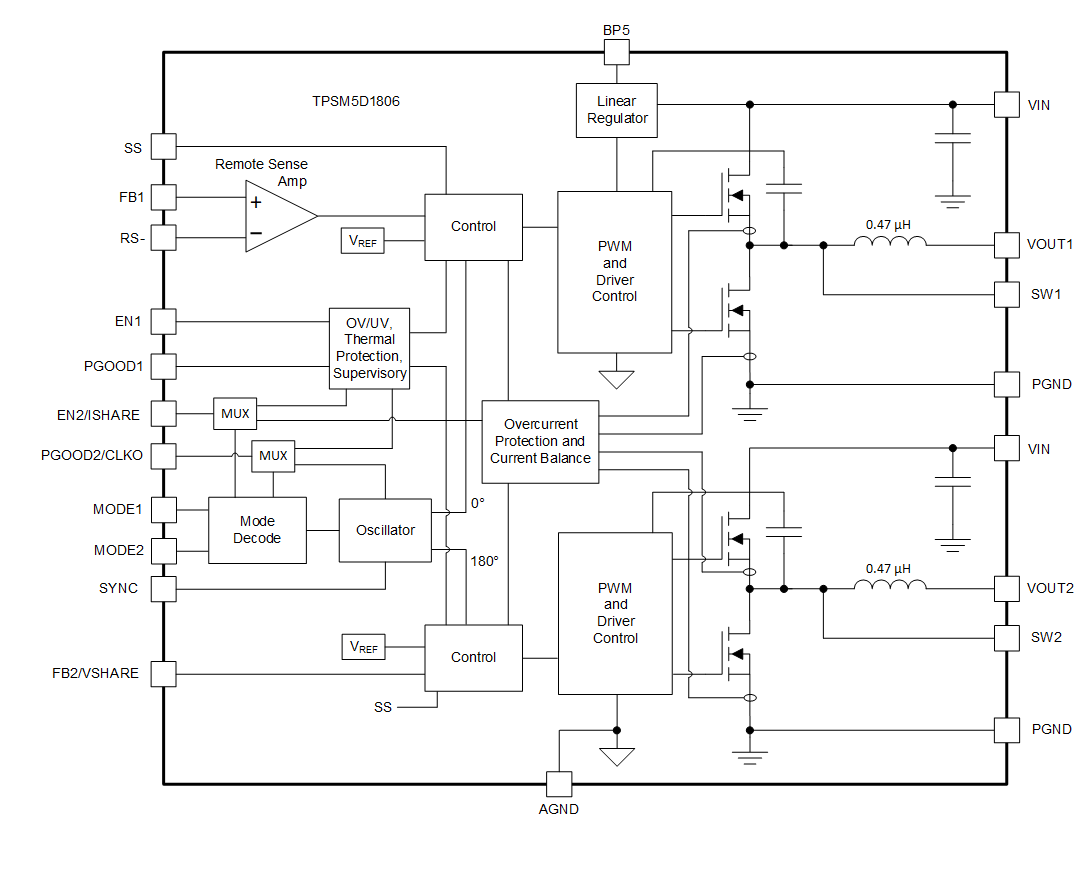

方框圖

1. 產品概述

• ?類型?：4.5V至15V輸入，雙6A/單12A輸出DC/DC電源模塊
• ?封裝?：51針QFN，尺寸為8mm × 5.5mm × 1.8mm
• ?特性?：獨立雙輸出、可并聯為單輸出、寬輸出電壓范圍（0.5V至5.5V）、高效率、低EMI、熱保護、過流保護

2. 主要特性

• ?輸入電壓范圍?：4.5V至15V
• ?輸出電壓范圍?：0.5V至5.5V，可調
• ?輸出電流?：每通道最大6A（雙輸出模式），最大12A（并聯輸出模式）
• ?開關頻率?：500kHz、1MHz、1.5MHz、2MHz可選
• ?效率?：高達96%（在特定條件下）
• ?溫度范圍?：結溫-55°C至+125°C，環境溫度-55°C至+105°C
• ?保護功能?：過壓保護（OV）、欠壓保護（UV）、過流保護（OCP）、熱關斷

3. 應用領域

• 航空航天與國防
• 醫療成像
• 堅固型通信
• 航空電子與飛機控制

4. 功能描述

• ?集成設計?：包含功率MOSFETs、電感器和控制器，無需外部環路補償
• ?多模式操作?：支持雙獨立輸出和并聯輸出模式
• ?同步與相位控制?：支持頻率同步和相位延遲設置
• ?高精度電壓參考?：0.5V電壓參考，精度±1.25%
• ?靈活控制?：獨立使能和電源良好信號，可選軟啟動

5. 電氣特性

• ?靜態電流?：非切換狀態下4mA，關機狀態下270μA
• ?使能閾值?：EN引腳上升閾值1.2V至1.3V，下降閾值1V至1.1V
• ?反饋電壓?：0.5V（典型值）
• ?熱關斷溫度?：約165°C

6. 封裝與尺寸

• ?封裝類型?：51針QFN
• ?尺寸?：8mm × 5.5mm × 1.8mm

7. 典型應用電路

• 提供了雙輸出和并聯輸出的典型應用電路圖
• 詳細的設計步驟和組件選擇指南

8. 設計考慮

• ?輸入/輸出電容?：推薦使用高質量陶瓷電容，以滿足最小電容要求并減少紋波電壓
• ?布局建議?：優化PCB布局以最小化寄生電感和EMI，確保關鍵組件靠近相應引腳
• ?熱設計?：使用足夠的散熱措施，避免超過最大結溫

9. 開發支持

• 提供WEBENCH? Power Designer工具，支持自定義設計和仿真
• 提供詳細的應用指南和布局建議

10. 文檔與支持

• 數據手冊提供了全面的規格、應用信息和設計指南
• TI官網提供最新的文檔更新通知和支持資源

11. 訂購信息

• TPSM5D1806E系列產品可通過TI官網或授權分銷商訂購
• 提供RoHS合規選項和詳細的訂購信息

12. 注意事項

• 在設計過程中，請確保遵守數據手冊中規定的最大額定值和推薦操作條件
• 在應用前，請充分測試和驗證設計，以確保其滿足應用需求和安全標準
