TPSM8D6B24 是一款高度集成、易于使用的非隔離式 DC/DC 降壓電源模塊。TPSM8D6B24 提供兩個 25A 獨立輸出或一個堆疊式 2 相 50A 輸出。該器件可以選擇使用外部 5V 電源對內部 5V LDO 進行過驅動，以實現低至 2.95V 的較低輸入電壓范圍，并提高轉換器的效率。

TPSM8D6B24 功率模塊采用專有的固定頻率電流模式控制，具有輸入前饋和可選的內部補償元件，可在較寬的輸出電容范圍內實現最小尺寸和穩定性。
*附件：tpsm8d6b24.pdf

支持 1MHz 時鐘的 PMBus 接口為轉換器配置以及監控關鍵參數（包括輸出電壓、輸出電流和內部芯片溫度）提供了一個方便的標準化數字接口。根據系統要求，可以將對故障條件的響應設置為 restart、latch off 或 ignore。堆疊器件之間的反向通道通信支持所有 TPSM8D6B24 轉換器，為單個輸出軌供電，以共享單個地址，從而簡化系統軟件或固件設計。包括輸出電壓、開關頻率、軟啟動時間和過流故障限制在內的關鍵參數也可以通過 BOM 選擇進行配置，無需 PMBus 通信，以支持程序自由上電。

特性

• 4.25 V 至 16 V，PVIN 連接到具有內部 LDO 的 AVIN
• 2.95 V 至 16 V，帶 PVIN 和 AVIN 分離軌，或在 VDD5 上帶外部偏置
• 集成 MOSFET、電感器和基本無源器件
• 具有可選內部補償的平均電流模式控制
• 0.5V 至 5.5V 輸出電壓范圍，通過針式表帶
• 0.25V 至 5.5V PMBus VOUT_COMMAND范圍
• 廣泛的 PMBus 命令集，具有 V OUT、I OUT 和芯片溫度遙測功能
• 差分遙感，內置 FB 分頻器，< 1% V OUT 誤差
• –40°C 至 +125°C 結溫范圍
• 通過 PMBus 實現 AVS 和裕量調節功能
• 用于引腳搭接編程的多功能選擇 （MSEL） 引腳 PMBus 默認值
• 9 種可選開關頻率，從 275 kHz 到 1.1 MHz
• 頻率同步輸入和同步輸出
• 支持預偏置輸出
• 16mm × 20mm × 4.3mm、59 引腳 MOW 封裝
• 使用 WEBENCH Power Designer 的 TPSM8D6B24 創建自定義設計

參數

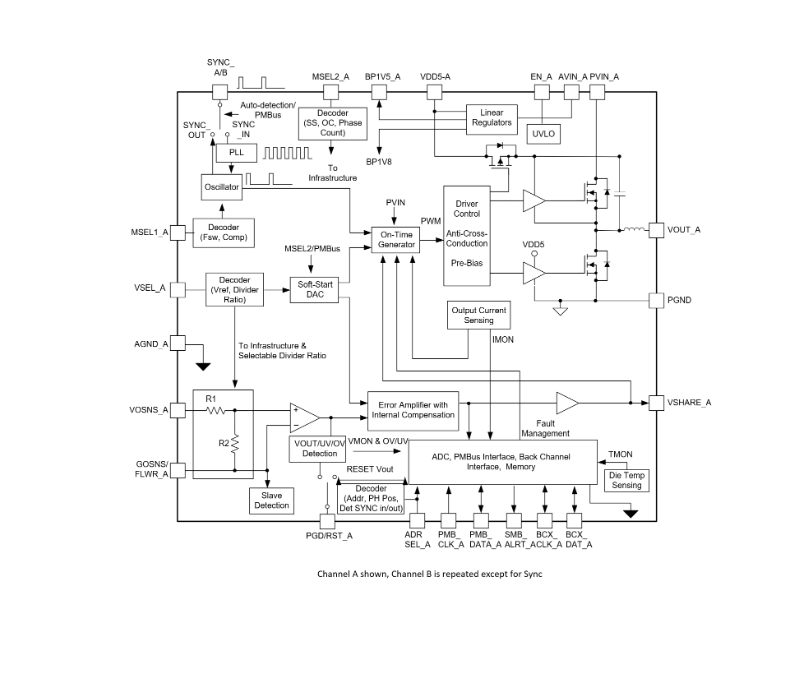

方框圖

1. 產品概述

• ?類型?：高集成度雙同步降壓DC/DC模塊，適用于多相應用。
• ?封裝?：QFM封裝，尺寸為16mm × 20mm。
• ?特性?：高效率、高靈活性、可編程、支持PMBus通信、多相操作。

2. 主要特性

• ?輸入電壓范圍?：2.95V至16V（PVIN），4V至18V（AVIN）。
• ?輸出電壓范圍?：0.5V至5.5V，可編程。
• ?輸出電流?：每相最大25A，總輸出電流最高可達100A（4相）。
• ?開關頻率?：275kHz至1.1MHz，可編程。
• ?效率?：高達95%，具體取決于輸入電壓和負載條件。
• ?通信接口?：PMBus 1.3兼容。
• ?保護功能?：過流保護、過壓保護、欠壓保護、過溫保護等。

3. 應用領域

• 通信設備
• 數據中心
• 工業自動化
• 測試與測量設備

4. 功能描述

• ?高集成度?：集成MOSFETs、電感器、電容和控制器。
• ?可編程性?：通過PMBus接口配置輸出電壓、電流限制、開關頻率等參數。
• ?多相操作?：支持高達4相的操作，提高系統效率和可靠性。
• ?智能保護?：集成多種保護功能，確保系統穩定運行。
• ?熱管理?：內置熱關斷保護功能，防止過熱損壞。

5. 電氣特性

• ?靜態電流?：低待機功耗，具體取決于工作模式。
• ?使能閾值?：可編程的UVLO和EN/UVLO閾值。
• ?反饋電壓?：可編程的參考電壓，默認值為0.4V。
• ?熱關斷溫度?：約170°C，可編程。

6. 封裝與尺寸

• ?封裝類型?：QFM封裝。
• ?尺寸?：16mm × 20mm。

7. 典型應用電路

• 提供了單相和雙相典型應用電路圖。
• 詳細說明了關鍵組件的選擇，包括輸入/輸出電容、電感、電阻等。
• 提供了布局和PCB設計指南，以確保最佳性能。

8. 設計考慮

• ?輸入/輸出電容?：推薦使用低ESR的陶瓷電容，以減小紋波電壓和提高穩定性。
• ?電感選擇?：根據輸出電流和開關頻率選擇合適的電感值。
• ?布局與熱設計?：確保關鍵組件的布局合理，以減小寄生電感和熱阻。
• ?PMBus配置?：通過PMBus接口配置設備參數，以實現最佳性能和保護功能。

9. 開發支持

• 提供WEBENCH? Power Designer工具，支持自定義設計和仿真。
• 提供詳細的文檔和應用筆記，幫助用戶更好地理解和使用產品。
• TI官網提供最新的文檔更新通知和支持資源。

10. 訂購信息

• TPSM8D6B24系列產品可通過TI官網或授權分銷商訂購。
• 提供RoHS合規選項和詳細的訂購信息。

11. 注意事項

• 在設計過程中，請確保遵守數據手冊中規定的最大額定值和推薦操作條件。
• 在應用前，請充分測試和驗證設計，以確保其滿足應用需求和安全標準。
