HMC362S8G/362S8GE使用InGaP HBT技術，4分頻，采用SMT封裝技術手冊
概述
HMC362S8G和HMC362S8GE均為低噪聲4分頻靜態分頻器，使用InGaP GaAs HBT技術，采用8引腳表貼塑料封裝。此器件在DC（使用方波輸入）至12 GHz的輸入頻率下工作，使用+5V DC單電源。100 kHz偏置時的低加性SSB相位噪聲為-149 dBc/Hz，有助于用戶保持良好的系統噪聲性能。
數據表：*附件：HMC362S8G HMC362S8GE使用InGaP HBT技術，4分頻，采用SMT封裝技術手冊.pdf
應用
- 衛星通信系統
- 光纖產品
- 點對點和點對多點無線電
- VSAT
特性
- 超低SSB相位噪聲： -149 dBc/Hz
- 寬帶寬
- 輸出功率：-6 dBm
- 單直流電源：+5V
- S8G SMT封裝

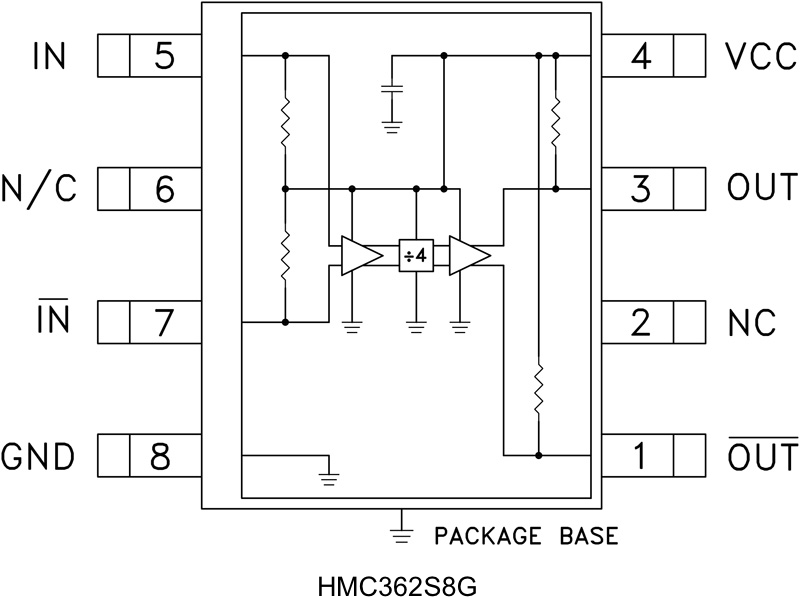

邏輯圖

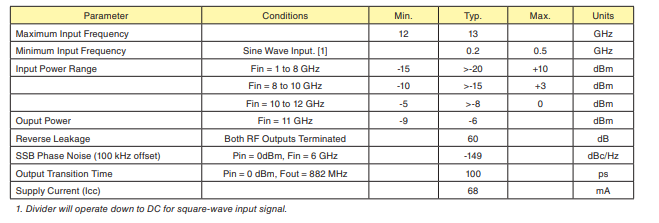

電氣規格

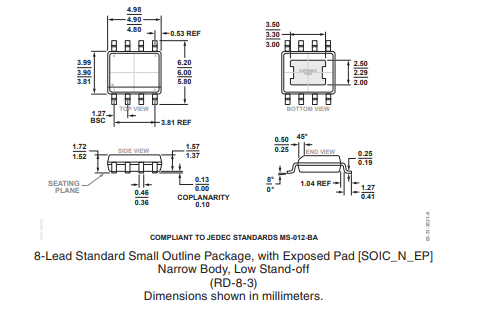

外形圖

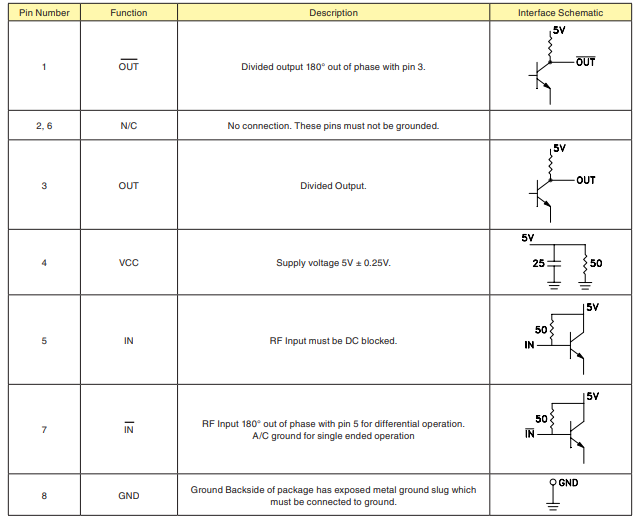

引腳描述

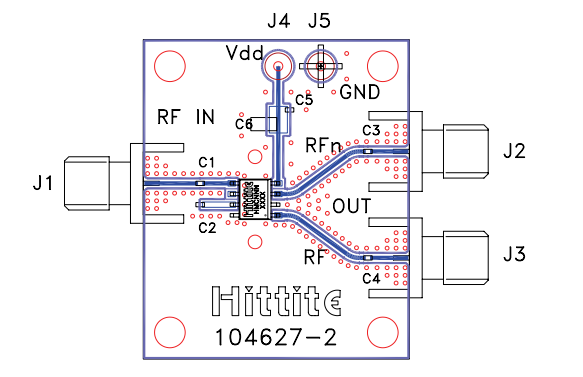

評估PCB
