HMC494LP3/494LP3E使用InGaP HBT技術，8分頻，采用SMT封裝技術手冊
概述
HMC494LP3(E)是一款低噪聲8分頻靜態分頻器，使用InGaP GaAs HBT技術，采用無引腳3x3 mm QFN表面貼裝塑料封裝。 此器件在DC（使用方波輸入）至18 GHz的輸入頻率下工作，使用+5V DC單電源。 100 kHz偏置時的低加性SSB相位噪聲為-150 dBc/Hz，有助于用戶保持良好的系統噪聲性能。
數據表：*附件：HMC494LP3 HMC494LP3E使用InGaP HBT技術，8分頻，采用SMT封裝技術手冊.pdf
應用
- 點對點/多點無線電
- VSAT無線電
- 光纖產品
- 測試設備
- 軍事
特性
- 超低SSB相位噪聲：
-150 dBc/Hz - 很寬的帶寬
- 輸出功率： -4 dBm
- 單直流電源： +5V
- 3x3 mm QFN封裝

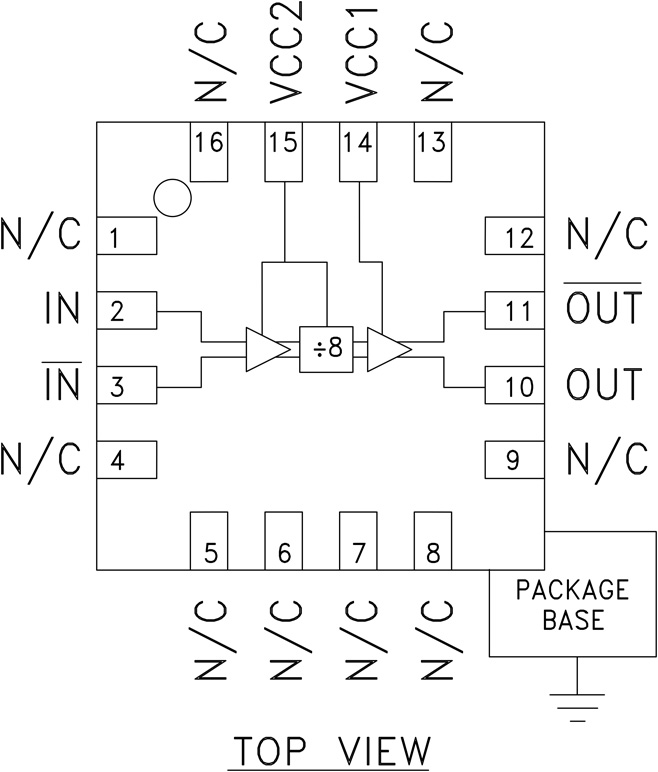

邏輯圖

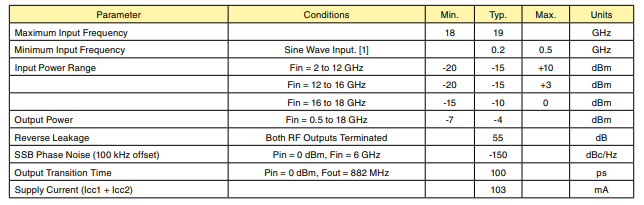

電氣規格
外形圖

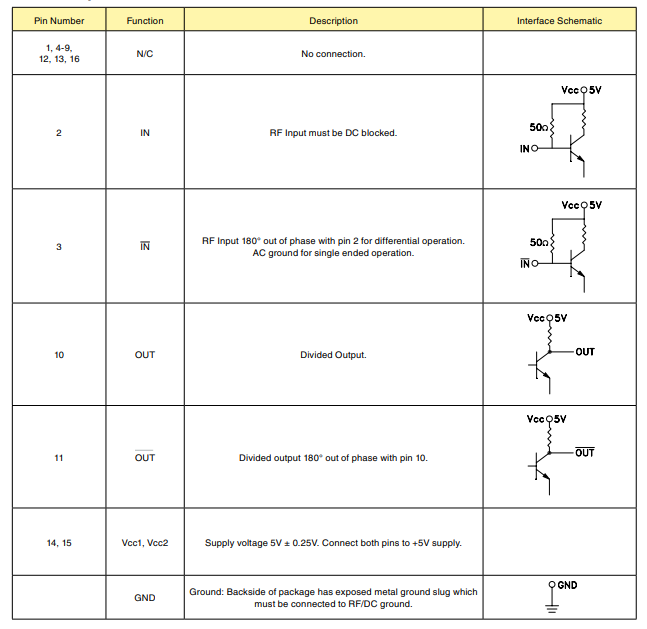

引腳描述

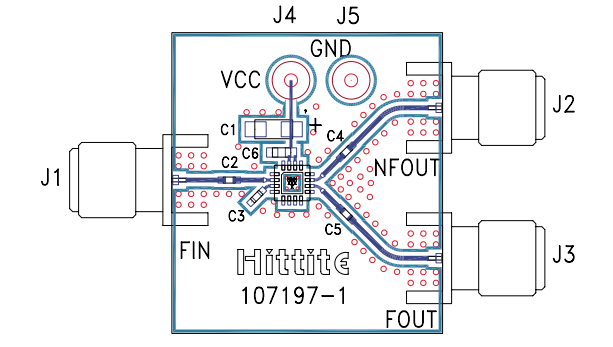

評估PCB

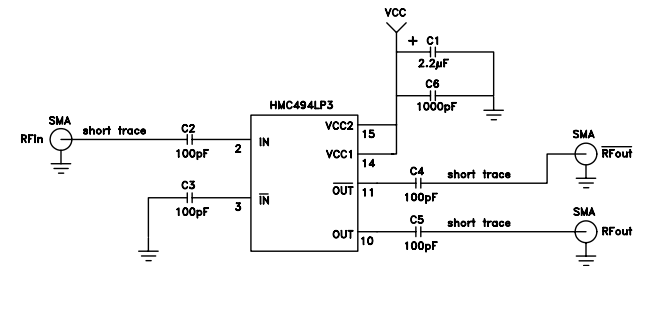

應用電路
