HMC361S8G/361S8GE使用InGaP HBT技術,2分頻,采用SMT封裝,DC-10GHz技術手冊

要長高 ? 2025-04-17 09:53 ? 次閱讀

概述
HMC361S8G(E)是一款低噪聲2分頻靜態分頻器,使用InGaP GaAs HBT技術,采用8引腳表貼塑料封裝。 此器件在DC(使用方波輸入)至10 GHz的輸入頻率下工作,使用+5.0V DC單電源。 100 kHz偏置時的低加性SSB相位噪聲為-148 dBc/Hz,有助于用戶保持良好的系統噪聲性能。
數據表:*附件:HMC361S8G HMC361S8GE使用InGaP HBT技術,2分頻,采用SMT封裝,DC-10GHz技術手冊.pdf

應用

  • 衛星通信系統
  • 光纖產品
  • 點對點
  • 點對多點無線電
  • VSAT

特性

  • 超低SSB相位噪聲: -148 dBc/Hz
  • 寬帶寬
  • 輸出功率: 3 dBm
  • 單直流電源: +5V
  • S8G SMT 封裝

邏輯圖

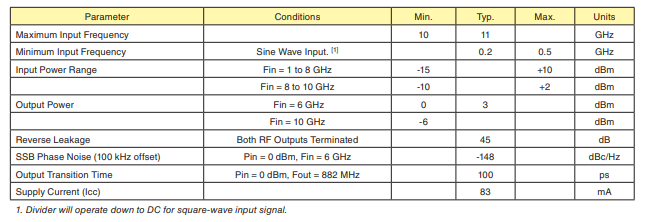

電氣規格

外形圖

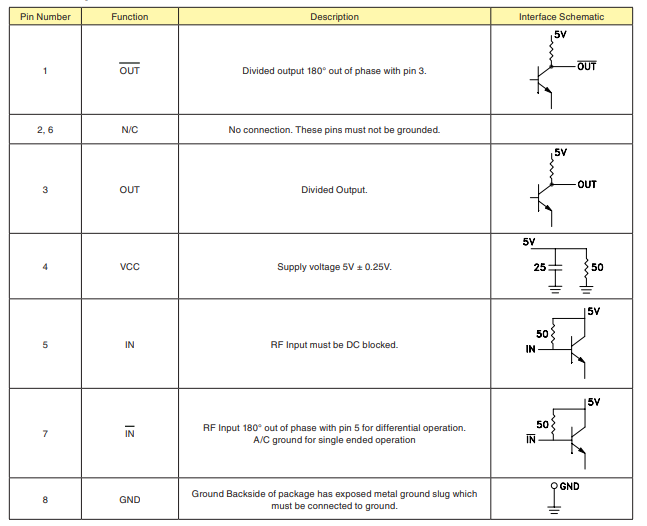

引腳描述

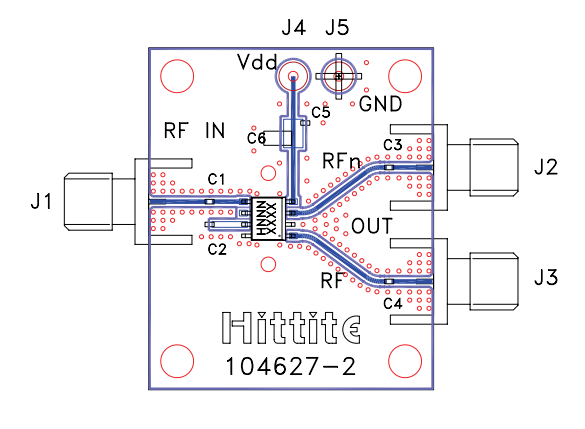

評估PCB
