概述
ADF5001預分頻器是一款低噪聲、低功耗、固定RF分頻器模塊 ，可用來將高達18GHz的頻率分頻至適合輸入到[ADF4156]或 [ADF4106]等PLL IC的較低頻率。ADF5001提供4分頻功能 ，采用3.3V電源供電 ，具有差分100Ω RF輸出，可以直接與ADF4156和ADF4106等PLL的差分RF輸入接口 。
數據表：*附件：ADF5001 4GHz 至18GHz 4分頻預分頻器技術手冊.pdf

應用
--點對點無線電
--VSAT 無線電
--通信測試設備

特性

• 4分頻預分頻器
• 高工作頻率：4GHz至18GHz
• 集成RF去耦電容
• 低功耗
  主動模式: 26 mA
  省電模式: 7 mA
• 低相位噪聲：?150dBc/Hz
• 單直流電源：3.3V，兼容ADF4xxxPLL
• 溫度范圍：?40°C至+105°C
• 小型封裝：3mm×3mmLFCSP

框圖

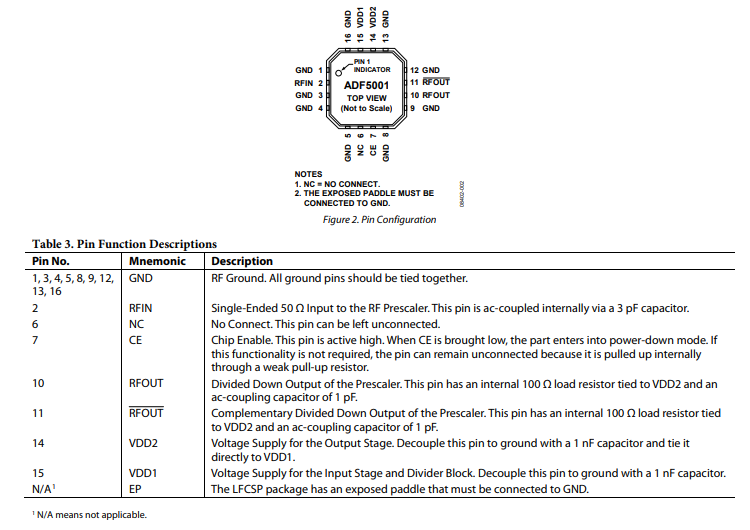

引腳配置描述

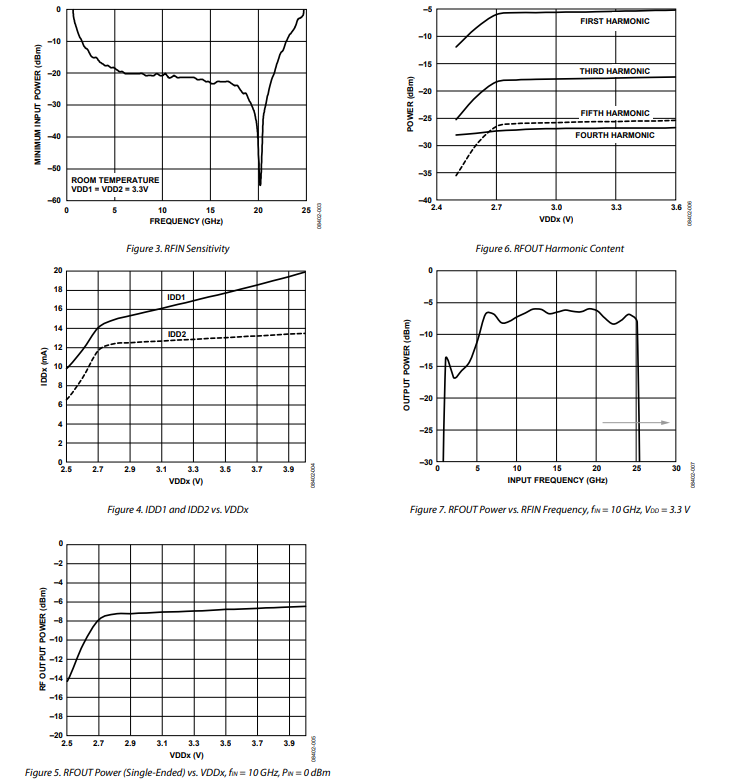

典型性能特征

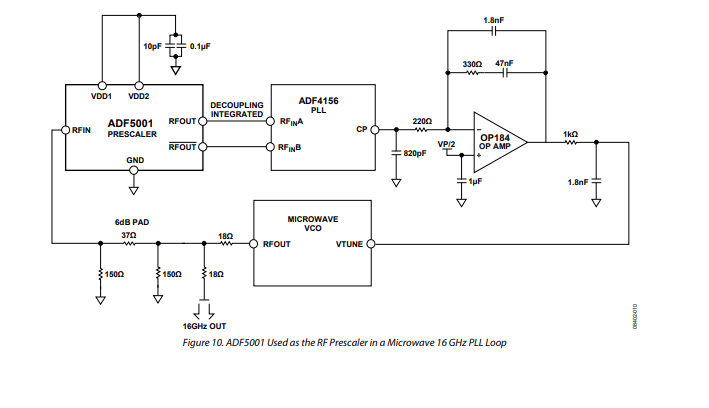

應用電路

ADF5001可以單端或差分方式連接到亞德諾半導體（Analog Devices）鎖相環（PLL）系列的任意芯片。為實現最佳性能并達到最大功率傳輸，建議采用差分連接。圖10所示的應用電路展示了ADF5001的應用情況。ADF5001用作射頻預分頻器，接入微波16 GHz鎖相環。ADF5001將16 GHz射頻信號分頻至4 GHz，然后以差分方式輸入到ADF4156鎖相環。采用由OP184運算放大器構成的有源濾波器拓?fù)浣Y(jié)構，為微波壓控振蕩器（VCO）提供所需的寬范圍調諧電壓。

OP184的正輸入引腳偏置為ADF4156電荷泵電源（VP）電壓的一半。這可通過簡單的電阻分壓器輕松實現，同時要確保在OP184的+IN引腳附近進行充分去耦。這樣的配置使得能夠使用單個正電源為運算放大器供電。或者，為優化性能，可通過確保干凈的偏置電壓，使用低噪聲調節器（如ADP150），為電阻分壓器網絡供電，或直接為+IN引腳供電。
