MCP809/810 微處理器監控電路可用于監控微處理器和數字系統中的電源。它們在上電、掉電和掉電情況下為微處理器提供復位。

MCP809/810 的功能是監控 V抄送supply voltage 的電壓，并在此電壓降至工廠編程的 reset threshold以下時觸發 reset 信號。復位信號在 V 后保持 240ms抄送上升到閾值以上。MCP809 具有/RESET 輸出，而 MCP810 具有高電平有效 RESET 輸出。
*附件：mcp809.pdf

提供 7 種標準復位電壓選項，適用于監控 5V、3.3V 和 3V 電源電壓。

MCP809/810 具有僅 15μA 的低電源電流，非常適合在便攜式設備中使用。MCP809/MCP810 采用 3 引腳 SOT23 封裝。

特性

• 精確監控 3V、3.3V 和 5V 電源電壓
• 在溫度范圍內完全指定
• 140ms 最小上電復位脈沖寬度，240ms （典型值）
  • /RESET 輸出 （MCP809）
  • 高電平有效 RESET 輸出 （MCP810）
• 指定的 RESET 輸出對 V 有效 抄送 ≥1V
• 低電源電流 （典型值） 為 15μA
• 電源瞬態抗擾度

參數

方框圖

1. 產品概述

• ?型號?：MCP809/MCP810
• ?功能?：用于監控微處理器和數字系統的電源電壓，提供上電、掉電和欠壓條件下的復位信號。
• ?封裝?：3引腳SOT23封裝

2. 主要特性

• ?復位電壓監控?：精確監控3V、3.3V和5V電源電壓。
• ?復位輸出?：
  • MCP809：低電平有效復位輸出。
  • MCP810：高電平有效復位輸出。
• ?復位脈沖寬度?：最小140ms，典型240ms。
• ?低供電電流?：典型值為15μA。
• ?溫度范圍?：-40°C至+105°C。
• ?電源電壓瞬態免疫?：對短暫的負向電壓瞬變具有免疫力。

3. 引腳功能

• ?GND?：接地參考。
• ?RESET?：
  • MCP809：低電平復位輸出。
  • MCP810：高電平復位輸出。
• ?V CC?：供電電壓（+5V、+3.3V或+3.0V）。

4. 電氣特性

• ?電源電壓范圍?：
  • MCP809/MCP810-4.63/4.38/4.00：1.2V至5.5V。
  • MCP809/MCP810-3.08/2.93/2.63：1.2V至3.6V。
• ?供電電流?：
  • 最大值為200μA（在+105°C時）。
• ?復位閾值電壓?：
  • 根據型號不同，范圍在2.55V至4.75V之間。
• ?復位延時?：V CC下降至復位閾值以下時，復位輸出保持有效直至V CC回升并穩定一段時間后（20μs至560ms）。

5. 應用信息

• ?復位閾值精度?：提供多種標準復位電壓選項，適用于監控5V、3.3V和3V電源電壓，復位閾值在標稱電壓的5%至10%以下。
• ?有效復位輸出保證?：當V CC降至1V以下時，建議在RESET輸出端連接一個100kΩ電阻至地，以確保RESET輸出有效。
• ?負向V CC瞬變處理?：對短暫的負向V CC瞬變具有免疫力，通過連接一個0.1μF旁路電容可進一步增強瞬變抑制能力。

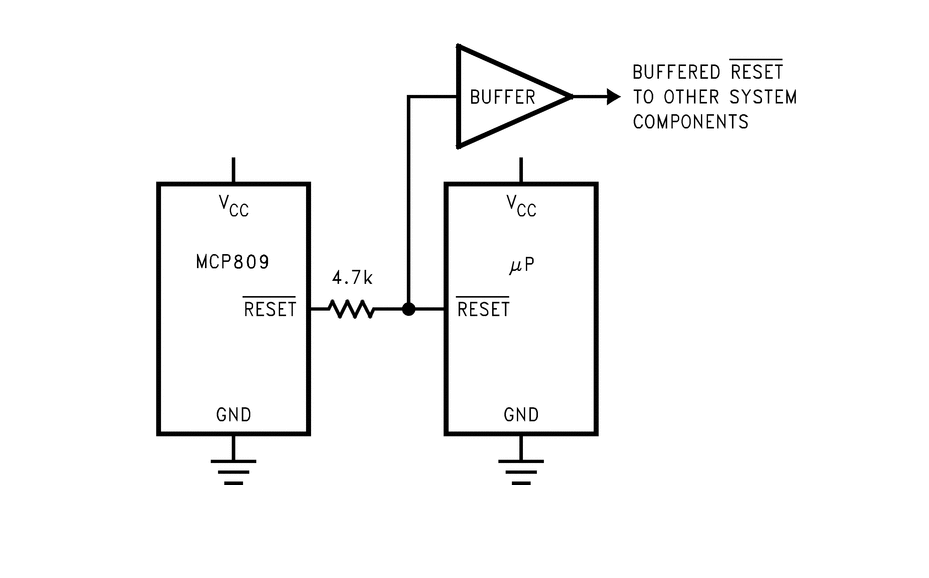

• ?與雙向復位引腳微處理器的接口?：建議使用4.7kΩ電阻連接MCP809的RESET輸出與微處理器的復位引腳，以確保正確輸出。

6. 封裝與訂購信息

• ?封裝類型?：SOT23
• ?封裝尺寸?：最大高度1.12mm
• ?環保信息?：符合RoHS標準，無鉛且環保。
