TPS380x 系列監控電路可監控電源電壓，以提供電路初始化和定時監控，主要用于 DSP 和其他基于處理器的系統。

當 SENSE（可調版本）或 V DD 系列 （固定版本）降至預設閾值以下。在 SENSE 或 V 之后，RESET 輸出在工廠編程的延遲時間內保持置位狀態DD 系列返回高于其閾值。

TPS380x 器件（TPS3801-01 除外）集成了手動復位輸入 （MR）。MR 的低電平會導致 RESET 變為活動狀態。
*附件：tps3802.pdf

TPS380x 使用精密基準來實現 2%—2.5% 的總體閾值精度。這些器件采用 5 引腳 SC-70 封裝，尺寸僅為 5 引腳 SOT-23 封裝的一半左右。

TPS380x 器件的額定溫度范圍為 –40°C 至 +85°C。

特性

• 小型 5 引腳 SC-70 （SOT-323） 封裝
• 電源電流：9 μA
• 具有固定延遲時間的上電復位發生器
  • TPS3800 = 100 毫秒
  • TPS3801 = 200 毫秒
  • TPS3802 = 400 毫秒
• 精密電源電壓監控器 1.8 V、2.5 V、
  2.7 V、3 V、3.3 V、5 V 和可調
• 手動復位輸入（TPS3801-01 除外）
• 溫度范圍：–40°C 至 +85°C
• 應用
  • 使用 DSP、微控制器或微處理器的應用
  • 無線通信系統
  • 便攜式/電池供電設備
  • 可編程控制
  • 智能儀器
  • 工業設備
  • 筆記本電腦/臺式電腦
  • 汽車系統

參數

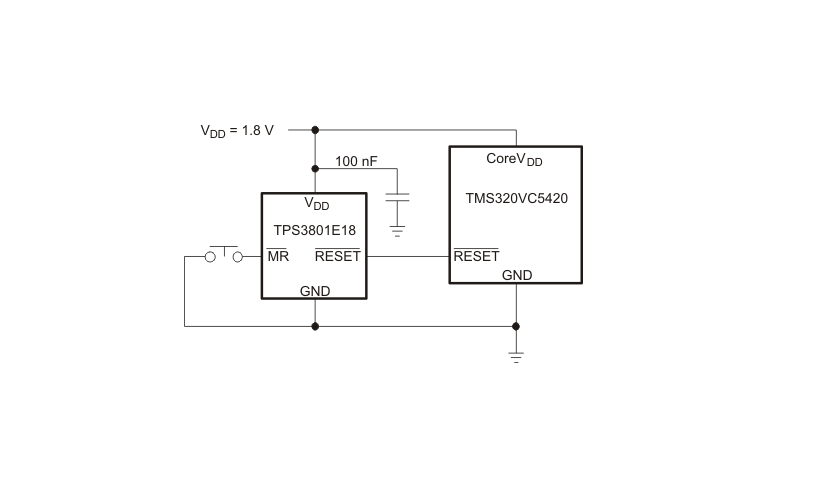

方框圖

1. 產品概述

• ?系列?：TPS380x 系列
• ?功能?：電源電壓監控，提供電路初始化和時序監控，主要用于DSP、微控制器和其他處理器基系統。
• ?主要型號?：TPS3800、TPS3801、TPS3802

2. 主要特點

• ?超小型封裝?：5引腳SC-70（SOT-323）封裝，體積小巧。
• ?低功耗?：供電電流僅為9μA。
• ?固定延時復位?：
  • TPS3800：100ms
  • TPS3801：200ms
  • TPS3802：400ms
• ?高精度?：閾值電壓精度達到2%-2.5%。
• ?寬溫度范圍?：-40°C至+85°C。
• ?手動復位輸入?（除TPS3801-01外）：通過MR引腳可手動觸發復位。

3. 引腳配置與功能

• ?RESET?：復位輸出引腳，低電平有效。
• ?GND?：接地引腳。
• ?MR?：手動復位輸入引腳（除TPS3801-01外）。
• ?V_DD?：供電電壓輸入引腳。
• ?SENSE?（可選）：可調監控輸入引腳（僅TPS3801-01具有）。

4. 電氣特性

• ?高電平輸出電壓?（V_OH）：在V_DD為3.3V時，典型值為V_DD - 0.4V。
• ?低電平輸出電壓?（V_OL）：在V_DD為3.3V時，典型值為0.4V。
• ?閾值電壓?（V_IT）：根據型號不同，閾值電壓可在1.14V至5.0V之間選擇。
• ?遲滯?（Hysteresis）：根據型號不同，遲滯電壓在15mV至60mV之間。
• ?供電電流?（I_DD）：典型值為9μA至18μA，具體取決于型號和工作條件。

5. 時序要求

• ?復位延時?：根據型號不同，復位延時在95ms至560ms之間。
• ?MR到RESET的延時?：典型值為15ns至280ns，具體取決于型號和工作條件。
• ?脈沖寬度?：在V_DD或MR引腳上，當輸入電壓低于閾值電壓時，脈沖寬度應至少為1ms。

6. 應用領域

• DSP應用
• 微控制器應用
• 無線通信系統
• 便攜式/電池供電設備
• 可編程控制器
• 智能儀器
• 工業設備
• 筆記本電腦/臺式電腦
• 汽車系統

7. 封裝與訂購信息

• ?封裝類型?：SC-70（SOT-323）
• ?訂購選項?：提供了多種閾值電壓和延時時間的組合選項，支持RoHS和Green合規。

8. 注意事項

• ?靜電保護?：這些器件具有有限的內置ESD保護，存儲或處理時應采取適當的靜電防護措施。
• ?操作條件?：應避免超過絕對最大額定值操作，以免損壞器件。
