TPS386596 器件監控 4 個電源軌，并在任何 SENSE 輸入低于相應的 RESET 信號時置位 RESET 信號 閾 值。SVS-1 可用于監控 3.3V 標稱電源，無需外部組件 必填。SVS-2、SVS-3 和 SVS-4 可使用外部電阻器進行調節，可用于 監控任何高于 0.4 V 的電源電壓。所有 SENSE 輸入的閾值精度均為 0.25%（典型值）。TPS386596L33還具有/手動復位 （MR） 功能 ，它可以根據應用程序的要求置位 RESET 信號。這 漏極開路、/RESET 輸出在 50ms 固定時間后置低 延遲。
*附件：tps386596.pdf

該TPS386596具有 7 μA（典型值）的低靜態電流，現已推出 采用節省空間的 8 引腳 MSOP 封裝。

特性

• 四通道電壓檢測器
• 閾值精度：0.25% （典型值）
• 固定 50ms RESET 延遲時間
• /手動復位輸入
• 極低靜態電流：7 μA（典型值）
• SVS-1：用于監控 3.3 V 的固定閾值
• SVS-2/3/4：可調閾值低至 0.4 V
• 漏極開路 RESET 輸出
• 節省空間的 8 引腳 MSOP 封裝

參數

方框圖

1. 概述

TPS386596是一款四通道復位監控器，用于監控四個電源軌并在任何一個電源軌的電壓降至閾值以下時觸發復位信號。該器件具有低靜態電流（7μA）、固定50ms復位延遲時間以及手動復位輸入功能。

2. 主要特性

• ?四通道電壓檢測?：可監控四個獨立的電源軌。
• ?閾值準確性?：0.25%（典型值）。
• ?固定50ms復位延遲?：復位信號在觸發后保持50ms的低電平狀態。
• ?手動復位輸入?：允許通過外部邏輯信號手動觸發復位。
• ?低功耗?：典型靜態電流為7μA。
• ?小型封裝?：8引腳MSOP封裝，節省空間。

3. 應用

• 筆記本電腦/臺式電腦
• 工業設備
• 電信網絡設備
• 服務器/存儲設備
• DSP和微控制器應用
• FPGA/ASIC應用

4. 功能描述

• ?電壓監控?：每個SENSE輸入可以設置為監控任何大于0.4V的電壓閾值。SENSE1輸入固定為監控3.3V電源軌。
• ?手動復位?：MR輸入允許通過外部邏輯信號手動觸發復位，不受SENSE輸入電壓的影響。
• ?復位輸出?：RESET輸出為開漏輸出，需要外部上拉電阻。復位信號在觸發后保持低電平狀態50ms。

5. 電氣特性

• ? 供電電壓（VDD） ?：1.8V至6.5V。
• ?SENSE1閾值電壓?：2.90V（典型值）。
• ?SENSE2/3/4閾值電壓?：可通過外部電阻分壓器設置，最低為0.4V。
• ?復位延遲時間?：30ms至70ms（典型值為50ms）。
• ? 靜態電流（IDD） ?：在VDD=3.3V時，典型值為19μA；在VDD=6.5V時，典型值為22μA。

6. 封裝與尺寸

• ?MSOP封裝?：8引腳，5.00mm × 3.00mm。

7. 典型應用

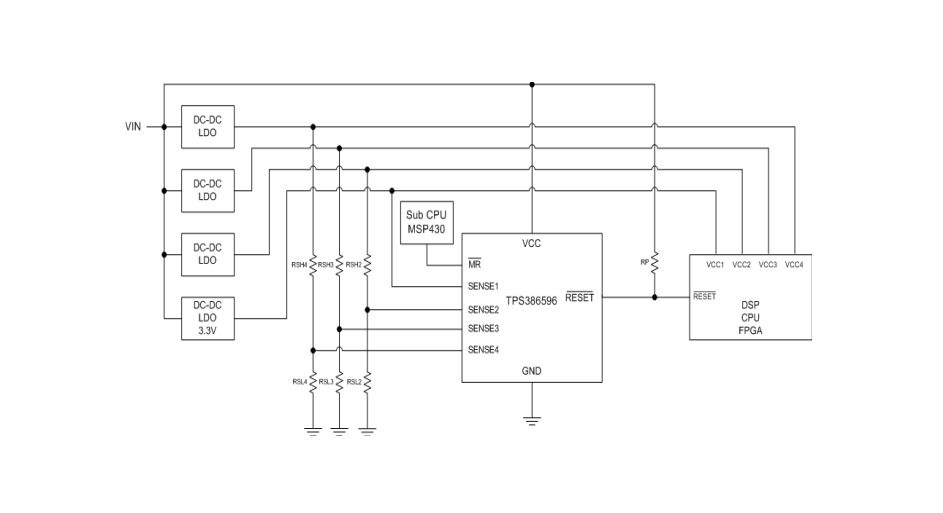

• 文件提供了一個典型應用電路，展示了如何使用TPS386596來監控FPGA的四個電源軌。當任何一個電源軌的電壓降至閾值以下時，RESET輸出將觸發FPGA復位。

8. 布局建議

• 避免SENSE引腳到電阻分壓器的長走線，而是將長走線從RSnH連接到V MON(n)。
• 在VDD引腳附近放置一個0.1μF的陶瓷電容，以減小電源噪聲。
• RESET引腳應通過一個上拉電阻連接至適當的電壓軌。
