概述
ADCLK914是一款采用ADI公司專利的互補雙極性(XFCB-3)硅鍺(SiGe)工藝技術制造的超快型時鐘/數據緩沖器。ADCLK914具備高壓差分信號(HVDS)輸出，適合用于驅動ADI最新的高速數模轉換器(DAC)。ADCLK914具備單個差分開集輸出。
數據表：*附件：ADCLK914超快型SiGe開集HVDS時鐘 數據緩沖器技術手冊.pdf

ADCLK914緩沖器的工作頻率高達7.5 GHz，其傳播延遲為160 ps，僅增加110 fs的隨機抖動(RJ)。

輸入具有100 Ω中心抽頭片內端接電阻，并接受LVPECL、CML、CMOS、LVTTL或LVDS(僅交流耦合)。VREF引腳可用來為交流耦合輸入提供偏置。

HVDS輸出級可以直接將每端1.9 V驅動至端接于VCC的50 Ω傳輸線路中，從而獲得3.8 V的總差分輸出擺幅。

ADCLK914采用16引腳LFCSP封裝。額定工作溫度范圍為擴展的工業溫度范圍?40°C至+125°C。

應用

• 時鐘和數據信號恢復
• 高速轉換器時鐘
• 寬帶通信
• 蜂窩基礎設施
• 高速線路接收機
• ATE和高性能儀器儀表
• 電平轉換
• 閾值檢測

特性

• 7.5 GHz工作頻率
• 160 ps傳播延遲
• 100 ps輸出上升時間/下降時間
• 110 fs隨機抖動
• 片內輸入端接電阻
• 擴展工業溫度范圍：
  ?40°C to +125°C
• 3.3 V電源(VCC ? V EE )

框圖

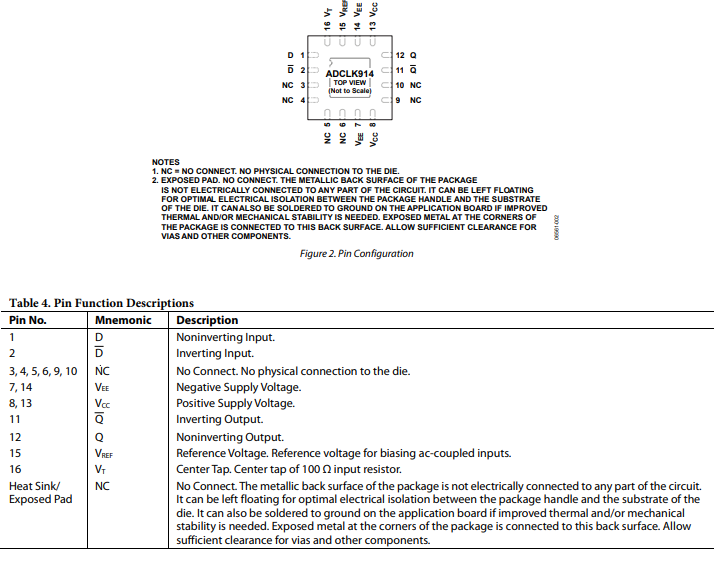

引腳配置描述

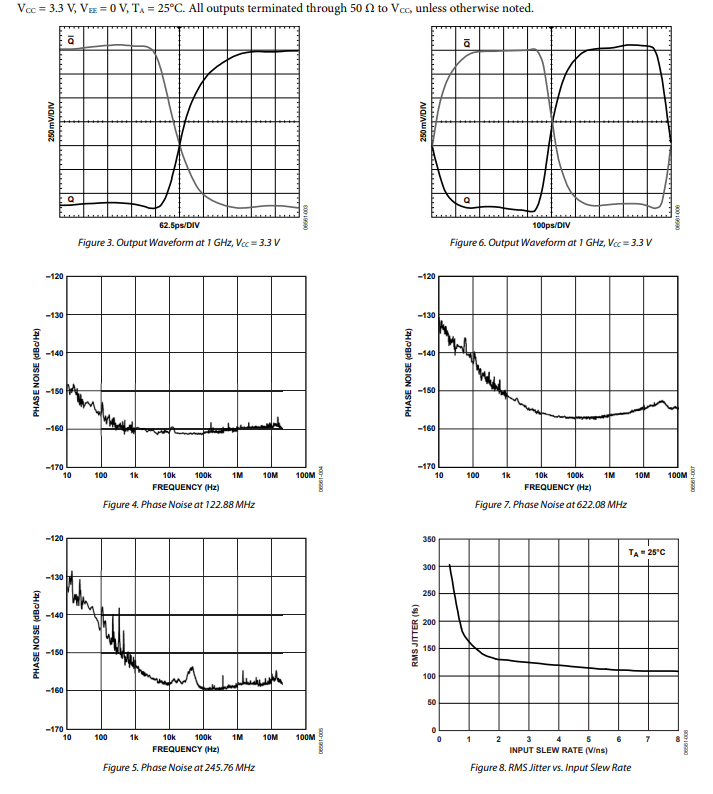

典型性能特征

應用信息

電源/接地布局和旁路

ADCLK914緩沖器專為高速應用而設計。因此，必須采用高速設計技術才能達到規定的性能。對于多層電路板的負電源（V_{EE}）和正電源（V_{CC}）層，使用低阻抗電源層至關重要。提供最低電感的開關電流返回路徑可確保目標應用獲得最佳性能。

充分旁路輸入和輸出電源也很重要。在接地層幾英寸范圍內放置一個1 μF電解旁路電容。此外，放置多個高質量的0.001 μF旁路電容，盡可能靠近每個**V_{CC}**電源引腳，并通過冗余過孔將電容連接到接地層。仔細選擇高頻旁路電容，以實現最低電感和等效串聯電阻（ESR）。為提高高頻旁路效率，盡量減少寄生布局電感。

大電流會在**V_{EE}和V_{CC}**引腳處產生顯著的寄生電感。應嚴格避免器件被ADCLK914驅動時出現這種情況。

LVDS輸出級

ADCLK914可提供與任何CMOS器件的雙極接口。輸出可直接連接到接收器件的輸入，也可放置在靠近時鐘分配樹的位置，以實現單端CMOS和PECL電平。

互連線必須短且精心設計，因為單端端接設計在電壓較低的雙端端接傳輸技術方面余量較小。

與高速DAC接口

ADCLK914旨在驅動高幅度、低抖動時鐘信號進入高速、多輸入（MIPI）的DAC。ADCLK914應放置在盡可能靠近時鐘輸入的DAC位置，以便高斜率和高幅度時鐘信號能夠到達這些器件，且不會導致占空比失真。

優化高速性能

與任何高速電路一樣，正確的設計和布局技術對于實現預期的特定性能至關重要。串擾、電容、電感、電感耦合以及其他寄生效應會導致信號完整性問題，進而嚴重影響輸入和輸出傳輸線的性能，還可能降低輸出斜率。

輸入和輸出匹配對性能有顯著影響。ADCLK914緩沖器提供內部50 Ω端接電阻，用于兩個Buff D和D輸出。通常，返回引腳連接到提供的參考引腳，或連接到與不同PECL一起使用時為V_{CC} - 2 V的匯點，或與標準或低擺幅PECL、CML、CMOS或LVTTL源一起使用時為**V_{CC}**的匯點，如圖15所示。

注意，ADCLK914 **V_{CC}電源應持續監控，以避免因V_{CC}或V_{EE}**瞬間短路以及電容充電電流而造成損壞，因為這些情況會使電源無法充分供電。

仔細使用陶瓷電容旁路端接電位，以防止寄生電感對輸入信號產生不必要的干擾。由于輸入直接耦合到源，必須注意確保引腳處于指定的差分和共模范圍內。

如果返回引腳浮空，器件將呈現100 Ω交叉端接，但此時信號源必須控制共模電壓并提供輸入偏置電流。

輸入引腳之間設有靜電放電（ESD）/鉗位二極管，以防止輸入晶體管產生過大偏移。ESD二極管并非針對最佳性能進行優化。如果需要鉗位，建議使用合適的外部二極管。

隨機抖動

ADCLK914緩沖器經過專門設計，可在較寬的輸入斜率范圍內將額外的隨機抖動降至最低。只要有可能，應使用快速肖特基二極管衰減器來降低過大輸入信號的斜率，因為衰減器應采用低損耗電介質或具有良好高頻特性的電纜。

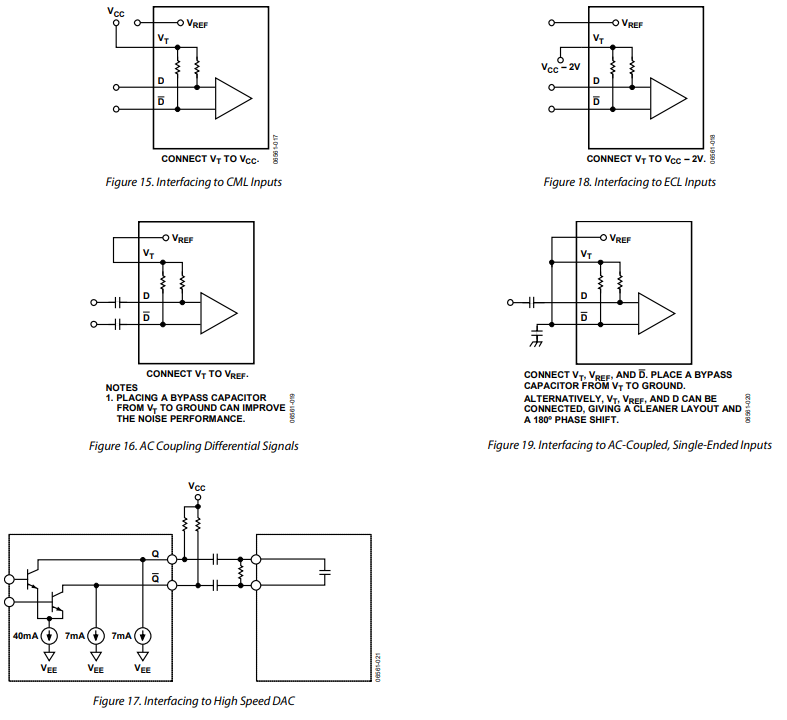

典型應用電路
