TPS3860x0 系列電源電壓監控器 （SVS） 可以監控四個大于 0.4V 的電源軌和一個小于 0.4V（包括負電壓）的電源軌，閾值精度為 0.25%（典型值）。當 SENSEm 輸入電壓降至編程閾值以下時，四個監控電路 （SVS-n） 中的每一個都觸發一個 RESETn 或 RESETn 輸出信號。使用外部電阻器，可以對每個 SVS-n 的閾值進行編程（其中 n = 1、2、3、4 和 m = 1、2、3、4L、4H）。
*附件：具有可調延遲和看門狗定時器的 TPS386000 和 TPS386040 四路電源電壓監控器數據表.pdf

每個 SVS-n 在釋放 RESETn 或 RESETn 之前都有一個可編程的延遲。通過 CTn 引腳連接，可以為每個 SVS 獨立設置延遲時間，范圍為 1.4 ms 至 10 s。只有 SVS-1 具有 /手動復位 （MR） 輸入;MR 的邏輯低電平輸入置位 RESET1 或 RESET1。

SVS-4 使用兩個比較器監控閾值窗口。額外的比較器可以配置為第五個 SVS，以通過電壓基準輸出 VREF 來監控負電壓。

TPS3860x0 具有 11μA（典型值）的極低靜態電流，并采用小型 4mm x 4mm VQFN-20 封裝。

特性

• 4 個獨立的電壓監控器
• 通道 1：
  • 可調閾值低至 0.4 V
  • 手動復位 （MR） 輸入
• 通道 2、3：
  • 可調閾值低至 0.4 V
• 通道 4：
  • 在任何正或負電壓下均具有可調閾值
  • 窗口比較器
• 可調延遲時間：1.4 ms 至 10 s
• 閾值精度：0.25% （典型值）
• 極低靜態電流：11 μA（典型值）
• 具有專用輸出的看門狗定時器
• 上電期間輸出控制良好
• TPS386000：漏極開路 RESETn 和 WDO
• TPS386040：推挽式 RESETn 和 WDO
• 封裝：4mm × 4mm、20 引腳 VQFN 封裝

參數

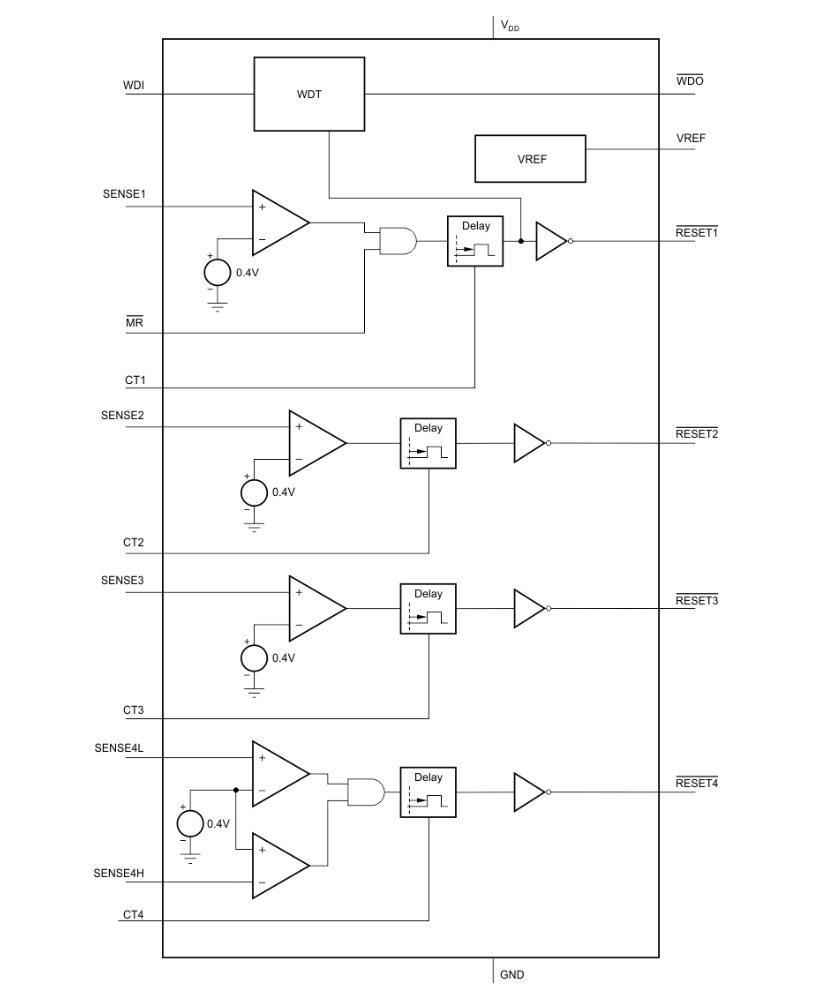

方框圖

1. 產品概述

TPS386000 和 TPS386040 是兩款四路電源電壓監控器，具有可調延遲和看門狗定時器功能。它們能夠監控多達四條電源軌（其中一條可監控負電壓），適用于 DSP、微控制器、FPGA、ASIC、電信和無線基礎設施、工業設備等多種應用。

2. 主要特性

• ?四路獨立電壓監控?：每條監控通道具有獨立的閾值和延遲設置。
• ?可調閾值電壓?：通道1、2、3的閾值電壓可調至0.4V以上，通道4可監控正或負電壓。
• ?可調延遲時間?：復位延遲時間可從1.4ms調節至10秒。
• ?高精度?：閾值電壓準確度高達0.25%。
• ?低靜態電流?：典型值為11μA。
• ?看門狗定時器?：集成專用看門狗定時器輸出，用于檢測處理器掛起。
• ?封裝小巧?：采用4mm × 4mm，20引腳的VQFN封裝。

3. 引腳配置與功能

• ?SENSE1-SENSE4L, SENSE4H?：電壓監控輸入引腳，用于連接待監控的電源軌。
• ?RESET1-RESET4?：復位輸出引腳，當對應監控通道的電壓低于閾值時輸出低電平信號。
• ?WDO?：看門狗定時器輸出引腳，看門狗超時后輸出低電平。
• ?WDI?：看門狗定時器輸入引腳，用于接收定時信號。
• ?MR?：手動復位輸入引腳（僅TPS386000有），用于觸發RESET1。
• ?CT1-CT4?：復位延遲時間編程引腳，通過連接外部電容器實現可編程延遲。
• ?VREF?：電壓參考輸出引腳，用于負電壓監控。

4. 電氣特性

• ?輸入電壓范圍?：1.8V至6.5V。
• ?閾值電壓范圍?：0.4V以上至電源電壓。
• ?復位延遲時間?：通過CT引腳連接的電容器調節，范圍從1.4ms到10秒。
• ?看門狗定時器超時時間?：典型值為600ms。
• ?輸出類型?：
  • TPS386000：RESETn為開漏輸出，需要外部上拉電阻。
  • TPS386040：RESETn為推挽輸出，邏輯高電平由VDD決定。

5. 功能描述

• ?電壓監控?：監控各通道輸入電壓，當電壓低于設定閾值時觸發復位輸出。
• ?可調延遲?：復位輸出在電壓恢復后保持一段時間的低電平，延遲時間可獨立設置。
• ?看門狗定時器?：通過WDI引腳接收定時信號，若在一定時間內未收到信號則看門狗超時，觸發WDO輸出。
• ?手動復位?（TPS386000特有）：MR引腳觸發RESET1輸出低電平。

6. 典型應用

• ?多電源軌監控?：在復雜系統中監控多條電源軌，確保系統穩定運行。
• ?處理器復位?：將復位輸出連接到處理器的復位引腳，實現自動復位功能。
• ?看門狗保護?：通過看門狗定時器保護處理器免受掛起影響，提高系統可靠性。

7. 設計注意事項

• ?電阻分壓器設計?：根據所需閾值電壓選擇合適的電阻值。
• ?輸出配置?：根據系統需求選擇合適的輸出類型（開漏或推挽）。
• ?布局與布線?：優化PCB布局，減少噪聲干擾和寄生效應。
• ?去耦電容?：在VDD引腳附近放置去耦電容，提高電源穩定性。
