TPS3895、TPS3896、TPS3897 和 TPS3898 器件 （TPS389x） 是一個非常小型的系列 監控電路，監控大于 500 mV 的電壓，閾值為 0.25%（典型值） 精度，并使用外部電容器提供可調節的延遲時間。TPS389x 系列還具有 logic enable pin （ENABLE 或 ENABLE） 用于打開和關閉輸出。使用 TPS3895，例如，當輸入電壓引腳 （SENSE） 上升到閾值以上時，ENABLE pin 為高電平，則 output pin （SENSE_OUT） 在 Capacitor 可調延遲時間后變為高電平。 當 SENSE 低于閾值或 ENABLE 為低電平時，SENSE_OUT 變為低電平。
*附件：采用超小型封裝的 TPS389x 單通道、可調電壓監控器數據表.pdf

對于 TPS389xA 版本，SENSE 和 ENABLE 都具有電容器可調延遲。這 當 SENSE 和 ENABLE 輸入都良好時，output 在此電容可調延遲之后置位。 TPS389xP 器件具有 0.2μs 的小傳播延遲，從使能引腳置位到 當 output pin 置位時，前提是 SENSE 高于閾值。

所有器件的工作電壓范圍為 1.7 V 至 6.5 V，典型靜態電流為 6 μA，小于 10 μA 額定電壓為 18 V 的開漏輸出。TPS389x 采用超小型 USON 封裝，并且 在 T 的溫度范圍內完全指定 J = –40°C 至 125°C。

特性

• 非常小的 USON（1.45 mm × 1.00 mm）封裝
• 可調閾值低至 500 mV
• 閾值精度：整個溫度范圍內為 1%
• 電容可調延遲時間
• 低靜態電流：6 μA（典型值）
• 外部使能輸入
• 開漏（額定電壓為 18 V）和推挽式輸出
  選項
• 溫度范圍：–40°C 至 125°C
• 引腳對引腳兼容 MAX6895/6/7/8

參數

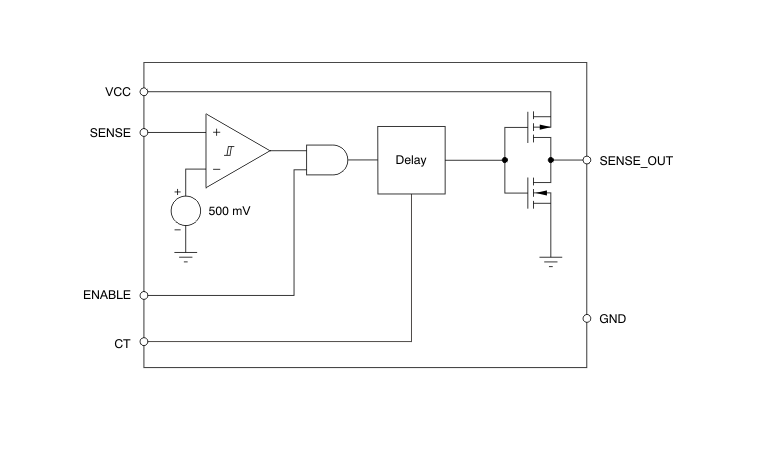

方框圖

1. 產品概述

TPS389x 系列是一款采用超小型封裝的單通道、可調電壓監控器，適用于 DSP、微控制器、微處理器、筆記本電腦、桌面計算機、PDA、手持產品、FPGA 和 ASIC 等多種應用。該系列具有超小型 USON（1.45mm × 1.00mm）封裝，低靜態電流（典型值為 6μA），以及可調延遲時間等特性。

2. 主要特性

• ?超小型封裝?：USON（1.45mm × 1.00mm）封裝，節省板上空間。
• ?可調閾值電壓?：閾值電壓可調至 500mV，具有 1% 的溫度準確性。
• ?可調延遲時間?：通過外部電容器實現可調輸出延遲時間。
• ?低靜態電流?：典型值為 6μA，適合低功耗應用。
• ?輸出選項?：提供推挽輸出和開漏輸出（最高 18V）選項。
• ?溫度范圍?：-40°C 至 125°C 的寬溫度工作范圍。
• ?邏輯使能輸入?：TPS3895/7 和 TPS3896/8 分別具有活動高和活動低使能輸入。

3. 引腳配置與功能

• ?VCC?：電源輸入引腳，供電電壓范圍為 1.7V 至 6.5V。
• ?SENSE?：電壓檢測輸入引腳，通過外部電阻分壓器連接至被監控的電壓軌。
• ?SENSE_OUT/SENSE_OUT?：輸出引腳，根據 SENSE 引腳電壓和使能輸入狀態輸出高電平或低電平。
• ?CT?：延遲時間控制引腳，通過連接外部電容器實現可調輸出延遲時間。
• ?ENABLE/ENABLE?：使能輸入引腳，用于控制輸出使能。
• ?GND?：接地引腳。

4. 電氣特性

• ?低電平輸出電壓?（V_OL）：在多種負載電流下，典型值為 0.3V 至 0.4V。
• ?高電平輸出電壓?（V_OH）：接近 VCC，具體值取決于負載電流。
• ?輸入電流?（I_SENSE）：小于 15nA。
• ?靜態電流?（I_CC）：在 VCC 為 6.5V 且無負載條件下，典型值為 6μA 至 12μA。
• ?閾值電壓?（V_IT+）：可調，典型值為 0.5V，具有 1% 的溫度準確性。

5. 功能描述

• ?電壓監控?：當 SENSE 引腳電壓超過設定的閾值電壓且使能輸入有效時，輸出引腳在經過可調延遲時間后輸出高電平或低電平。
• ?輸出延遲?：通過 CT 引腳連接的外部電容器實現可調輸出延遲時間，延遲時間可通過公式計算。
• ?使能輸入?：TPS3895/7 具有活動高使能輸入，TPS3896/8 具有活動低使能輸入，使能輸入狀態直接控制輸出狀態。
• ?開漏/推挽輸出?：TPS3897/8 提供開漏輸出，需要外部上拉電阻；TPS3895/6 提供推挽輸出，無需外部上拉電阻。

6. 典型應用

• ?單軌監控?：TPS389x 可用于監控單個電壓軌，當電壓低于設定閾值時輸出復位或使能信號。
• ?多軌監控?：通過級聯多個 TPS389x 設備，可實現多電壓軌的監控，確保所有電壓軌均處于正常范圍內。
• ?電壓排序?：利用 TPS389x 的使能輸入和輸出延遲特性，可實現電壓軌的排序啟動。

7. 設計考慮

• ?電阻分壓器設計?：為確保檢測電壓的準確性，需要根據目標閾值電壓選擇合適的電阻值。
• ?輸出上拉電阻?：對于開漏輸出選項，需要選擇合適的上拉電阻以確保輸出電平符合應用要求。
• ?去耦電容?：建議在 VCC 引腳附近放置一個 0.1μF 的去耦電容，以減少電源噪聲的影響。
• ?布局與布線?：應避免使用長跡線連接 VCC 引腳和 SENSE 引腳，以減少寄生電感和電容的影響。
