TPS389006 器件是一款符合 SIL-3 標準的六通道窗口監控器 IC，具有兩個遠程感應引腳，采用 16 引腳 3 mm x 3 mm QFN 封裝。這款高精度多通道電壓監控器專為在低電壓電源軌上工作且具有窄裕量電源容差的系統而設計。
*附件：TPS389006 多通道過壓和欠壓 I2C 可編程電壓監控和監控器數據表.pdf

遠程檢測引腳通過考慮 PCB 走線上的壓降，實現對大電流內核軌的高精度電壓測量。I 2C 功能在選擇閾值、復位延遲、毛刺濾波器和引腳功能方面提供了靈活性。內部抗干擾和噪聲濾波器消除了對外部 RC 元件的需求，以減少由電源瞬變引起的錯誤復位。此外，該器件不需要任何外部電阻器來設置過壓和欠壓復位閾值，這進一步優化了整體精度、成本、解決方案尺寸，并提高了安全系統的可靠性。

該器件提供 CRC 錯誤檢查、開啟或關閉期間的序列記錄，以及用于電壓讀數的內置 ADC，以提供冗余錯誤檢查。此外，TPS389006 還提供了一個同步功能，用于在出現 rails 時對其進行標記。該 TPS389006 器件還與 TI 的電源定序器 TPS38700 配對，以確保正確的上電順序以及符合 SIL-3 電平標準的電壓監控。

特性

符合功能安全標準
- 功能安全應用的開發目標
- 輔助 IEC 61508 系統設計的文檔
- 系統能力高達 SIL 3
- 硬件功能高達 SIL 3
監控最先進的 SOC
- ±6 mV 閾值精度（–40°C 至 +125°C）
- 輸入電壓范圍：2.5 V 至 5.5 V
- 欠壓鎖定（UVLO）：2.48 V
- 低待機靜態電流：200 μA
- 6 個通道，帶 2 個遙感
- 固定窗口閾值級別
  - 0.2 V 至 1.475 V 范圍內 5 mV 步長
  - 0.8 V 至 5.5 V 范圍內 20 mV 步長
微型解決方案和最低的組件成本
- 3 mm x 3 mm QFN 封裝
- 通過 I 2C 調節毛刺抗擾度
- 用戶可通過 I 2C 調節電壓閾值電平
專為安全應用而設計
- /漏極開路 NIRQ 輸出
- 內置 8 位 ADC，用于實時電壓讀數
- 循環冗余校驗（CRC）
- 數據包錯誤檢查（PEC）
- 序列和故障記錄
用于軌道標記的同步功能
- 連接多通道定序器以實現定序功能

參數

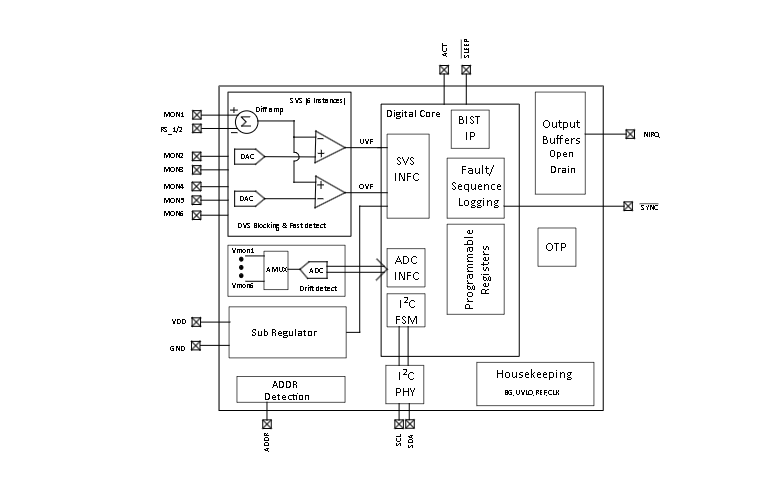

方框圖

1. 產品概述

?型號?：TPS389006
?類型?：多通道過壓和欠壓I2C可編程電壓監控和監控器
?特點?：
- 功能安全合規，支持IEC 61508系統設計
- 六通道窗口監控，支持遠程感應
- ±6 mV閾值準確性
- I2C接口，支持閾值、復位延遲、去抖動濾波等編程
- 內置8位ADC，支持實時電壓讀數
- 設計用于安全應用，具有硬件CRC錯誤檢查和序列日志記錄

2. 主要特性

?輸入電壓范圍?：2.5 V至5.5 V
?監控通道?：6個獨立監控通道
?閾值準確性?：±6 mV（–40°C至+125°C）
? 欠壓鎖定（UVLO） ?：
- 5 mV步長：0.2 V至1.475 V
- 20 mV步長：0.8 V至5.5 V
?I2C功能?：
- 支持閾值、復位延遲、去抖動濾波等編程
- CRC錯誤檢查
- 序列日志記錄
?輸出?：
- NIRQ：活性低開漏中斷輸出
- 可配置的上電/掉電序列監控

3. 功能描述

?多通道監控?：支持六個獨立電壓監控通道，每個通道可配置為過壓、欠壓或窗口監控。
?I2C通信?：通過I2C接口進行配置和控制，支持靈活設置閾值、復位延遲、去抖動時間等參數。
?實時電壓讀數?：內置8位ADC，提供實時電壓讀數，支持電壓監控和故障診斷。
?功能安全?：符合功能安全標準，支持IEC 61508系統設計，提供硬件CRC錯誤檢查和序列日志記錄等功能。
?序列監控?：支持上電和掉電序列監控，確保電壓按正確順序上電或掉電。

4. 應用領域

適用于需要高精度電壓監控和序列控制的安全關鍵型應用，如汽車電子、工業控制、醫療設備等領域。

5. 封裝與引腳

?封裝?：16引腳3 mm x 3 mm QFN封裝
?引腳功能?：
- MONx：電壓監控引腳（x=1至6）
- NIRQ：活性低開漏中斷輸出
- VDD：供電電壓
- GND：接地
- ACT：活性高設備使能引腳
- SLEEP：活性低睡眠使能引腳
- SYNC：序列日志記錄同步引腳
- I2C接口（SCL、SDA）：用于配置和控制
- ADDR：I2C地址選擇引腳
