RAA271082 是一款多功能多軌電源集成電路，由一個初級高壓同步降壓穩壓器、兩個次級低壓同步降壓穩壓器和一個 LDO 穩壓器組成。該集成電路提供四個過壓和欠壓監控器、I2C 通信、一個通用 I/O 引腳和一個專用復位輸出/故障指示器。 RAA271082 采用 ASIL-D ISO 26262 開發流程設計，旨在滿足 ASIL-B 設備指標。 RAA271082 包括用于 OV/UV 監視器的第二個帶隙基準、上電時的內置自檢、獨立的OV/UV 監控以及對內部寄存器和 I2C 通信的連續 CRC 錯誤檢查。
*附件：RAA271082內置同步降壓穩壓器和低壓差線性穩壓器的多功能多軌電源集成電路數據手冊.pdf

RAA271082 只需極少的外部元件和極小的電路板空間，即可提供高密度電源解決方案。 該集成電路采用內部一次性可編程 （OTP）存儲器配置，具有廣泛的功能集。 幾乎所有器件選項（如每個輸出電壓選擇、電源排序和 OV/UV 閾值）均在內部配置中，無需外部元件進行選擇。穩壓器還提供內部補償。 降壓穩壓器是以同步來實現高效率，并且能夠在要求高環境溫度的惡劣環境中工作。

RAA271082 采用 4mm x 4mm 24 引腳階梯切割 QFN（SCQFN） 封裝，帶有外露焊盤，散熱性能更佳。 符合 AEC-Q100 1級標準，可在 -40 °C 至 125 °C 的環境溫度范圍內工作，電氣特性額定結溫范圍為 -40 °C 至 150 °C。

特性

• ASIL-D ISO 26262 開發流程
• 固定開關頻率：2.2MHz可選偽隨機擴頻
• 三個帶內部補償的同步降壓穩壓器和一個 LDO
  • 降壓 1 輸出范圍：2.8V 至 5.05V，最高 1A
  • 降壓 2/3 輸出范圍：0.85V 至 3.3V，最高 1A
  • LDO 4 輸出范圍：2.7V 至 3.4V，最高 300mA
• OTP UV/OV 閾值：±4%、±6%、±8%、±12%
• OTP 電源升/降順序及延遲
• 降壓 2、降壓 3 和 LDO 4 上的可選輸出放電
• 可配置的 GPIO 引腳
• 雙 EN 引腳
• 保護特性
  • 輸入電壓 UVLO
  • 輸出 OV/UV
  • 內部和輸出 LDO 上的過流保護
  • 過溫關斷
• 功能安全特性
  • 內置加電自檢 (BIST)
  • 雙帶隙/參考鏈
  • 降壓 1 輸出的獨立 UV/OV 檢測路徑
  • 可配置窗口看門狗定時器（WWDT）
  • OTP 影子寄存器的連續 CRC 檢查
  • 受 CRC 保護的 I^2^C 通信
  • 可配置的故障管理器

典型應用示意圖

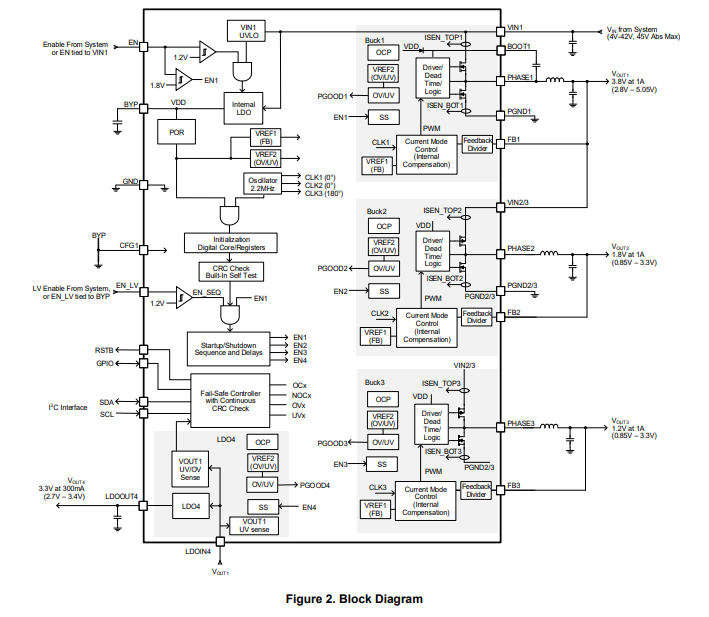

方框圖

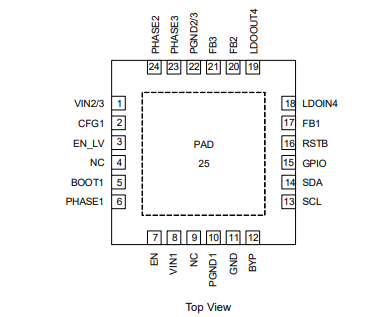

引腳分配
