ISL78083 是一款多功能多軌電源 IC，由一個初級主高壓同步降壓穩壓器、兩個次級低壓同步降壓穩壓器和一個低壓降線性 （LDO）穩壓器組成。它還提供四個過壓和欠壓監控器、三個電源正常指示燈和一個復位輸出/故障指示燈。為了限止共因故障，ISL78083還包括一個用于OV/UV監控器的第二基準，獨立于穩壓器的基準。

*附件：包含同步降壓穩壓器和低壓降線性穩壓器的SL78083多功能多軌電源IC數據手冊.pdf

ISL78083 適用于高密度電源應用，只需要少數的外部組件和最小限度的底板空間。它提供使用內部一次性可編程 （OTP）內存配置的廣泛功能集。幾乎所有器件選項（如每個輸出電壓選項、電源時序和 OV/UV閾值）都可內部配置，無需通過外部組件進行選擇。穩壓器還提供內部補償。降壓穩壓器是以同步來實現高效率，并且能夠在要求高環境溫度的惡劣環境中工作。

ISL78083 采用 4 mm x 4 mm 24 引腳 Step Cut QFN （SCQFN）封裝，帶外露焊盤以改善熱性能。它符合AEC-Q100的Grade 1要求，工作環境溫度范圍 -40°C 至 125°C，電氣規定的結溫范圍 -40°C 至150°C。

特性

• 啟動范圍：4.5V 至 42V
• 固定開關頻率：2.2MHz可選偽隨機擴頻
• 三個帶內部補償?shù)耐浇祲悍€(wěn)壓器和一個 LDO
• 降壓穩壓器 1 輸出范圍：3.3V 至 5.05V
• 降壓穩壓器 2 輸出范圍：1.0V 至 3.3V
• 降壓穩壓器 3 輸出范圍：1.0V 至 3.3V
• LDO4 輸出范圍：2.8V 至 3.4V
• 輸出 UV/OV 閾值，OTP: ±4%、±6%、±8%、±12%
• OTP 電源升/降順序及延遲
• 可在 Buck2、Buck3 和 LDO4 上選擇輸出放電
• 保護特性
• 輸入電壓 UVLO
• 輸出 OV/UV
• 降壓穩壓器的正負電流限制
• 內部和輸出 LDO 上的過流保護
• 故障保護控制器
• OTP 寄存器的 CRC
• OTP 打嗝或閉鎖故障響應

應用

• 帶 AHL 攝像頭的泊車輔助系統
• 后視及全景高清汽車攝像頭
• 駕駛員監控攝像頭
• 高清行車記錄儀

ISL78083功能圖

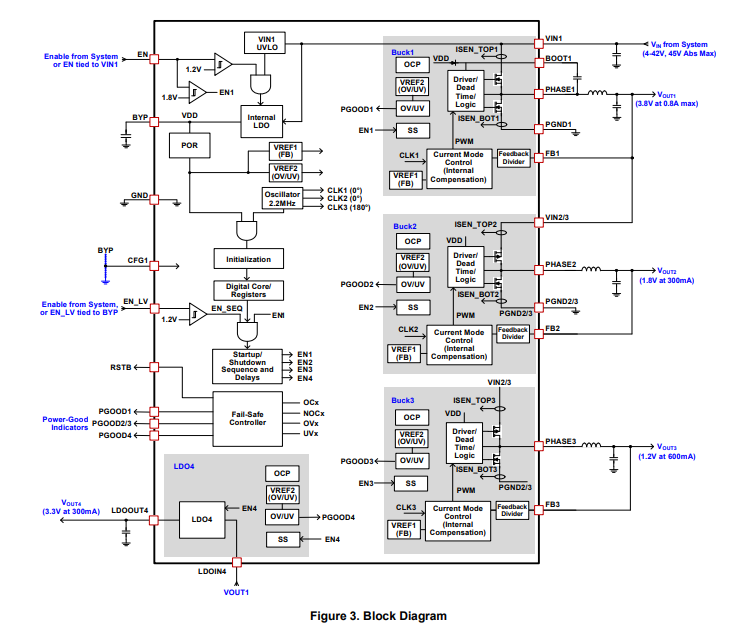

方框圖
