概述
LTC6955 是一款具有十一個輸出的高性能超低抖動扇出時鐘緩沖器。它的 4 引腳并行控制端口允許多種輸出設置（3 個和 11 個之間的任意個輸出）以及完全關斷。利用該并行端口還能夠反轉交流輸出的輸出極性，從而簡化采用頂部和底部板布線的設計。

每個 CML 輸出都可在直流至 7.5GHz 的頻率范圍內運行。LTC6955-1 用一個二分頻器替代一個輸出緩沖器，使其可以驅動 Linear Technology 的 LTC6952 或 LTC6953 以生成 JESD204B 子類 1 SYSREF 信號。這些 SYSREF 可以與 LTC6955-1 中的超低抖動器件時鐘（能夠以高達 7.5GHz 的頻率運行）配對。
數據表：*附件：LTC6955超低抖動7.5GHz 11輸出扇出緩沖器系列技術手冊.pdf

應用

• 高性能數據轉換器時鐘
• SONET、光纖通道、GigE 時針分配
• 低偏斜/抖動時鐘和數據扇出
• 無線和有線通信
• 單端到差分轉換

特性

• LTC6955：11 輸出緩沖器
• LTC6955-1：10 個緩沖輸出和一個 ÷2 輸出
• 附加輸出抖動 ~45fs RMS（ADC SNR 方法）
• 附加輸出抖動 < 5fs RMS（集成帶寬 = 12kHz 至 20MHz，f = 7.5GHz）
• 十一個超低噪聲 CML 輸出
• 適用于多輸出配置的并行控制
• 工作結溫范圍為 –40°C 至 125°C

典型應用

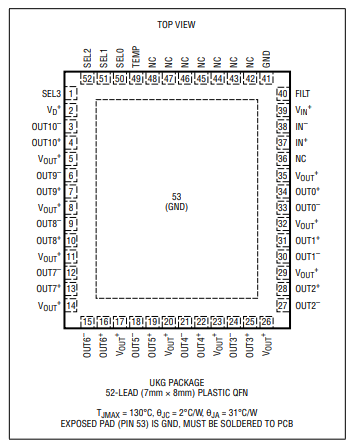

引腳配置

引腳功能

• SEL3、SEL2、SEL1、SEL0（引腳1、52、51、50） ：并行端口控制位。這些CMOS輸入用于控制輸出配置。更多詳情請參見“工作原理”部分。
• Vp?（引腳2） ：3.15至3.45V并行端口正電源引腳。該引腳應使用0.1μF陶瓷電容盡可能靠近引腳直接旁路至接地層。
• Vout?（引腳5、8、11、14、17、20、23、26、29、32、35） ：3.15至3.45V輸出正電源引腳。每個引腳都應使用0.01μF陶瓷電容盡可能靠近引腳直接旁路至接地層。
• OUT10?、OUT10?（引腳3、4） ：輸出信號。輸出經過緩沖，并在這些引腳上以差分形式呈現。每側輸出具有50Ω（典型值）的輸出電阻（100Ω差分）。傳輸線的遠端通常端接100Ω電阻，連接到輸出端。對于LTC6955，此輸出是輸入的未分頻版本，與其他輸出相同。對于LTC6955 - 1，此輸出是輸入頻率除以2的版本，只有單個信號。更多詳情請參見“工作原理”和“應用信息”部分。
• OUT9?、OUT9?（引腳6、7） ：輸出信號。輸出經過緩沖，并在這些引腳上以差分形式呈現。每側輸出具有50Ω（典型值）的輸出電阻（100Ω差分）。傳輸線的遠端通常端接100Ω電阻，連接到輸出端。此輸出是輸入的未分頻版本。
• OUT8?、OUT8?（引腳9、10） ：與OUT9相同。
• OUT7?、OUT7?（引腳12、13） ：與OUT9相同。
• OUT6?、OUT6?（引腳15、16） ：與OUT9相同。
• OUT5?、OUT5?（引腳18、19） ：與OUT9相同。
• OUT4?、OUT4?（引腳21、22） ：與OUT9相同。
• OUT3?、OUT3?（引腳24、25） ：與OUT9相同。
• OUT2?、OUT2?（引腳27、28） ：與OUT9相同。
• OUT1?、OUT1?（引腳30、31） ：與OUT9相同。
• OUT0?、OUT0?（引腳33、34） ：與OUT9相同。
• NC（引腳36） ：內部未連接。建議將此引腳連接到接地焊盤（引腳53）。
• IN?、IN?（引腳37、38） ：輸入信號。置于這些引腳上的差分信號由低噪聲放大器緩沖，并饋送到內部分配路徑和輸出端。這些自偏置輸入具有250Ω（典型值）的差分電阻，有助于阻抗匹配。它們可通過使用“應用信息”部分中的匹配電路以單端方式驅動。
• VIN?（引腳39） ：3.15至3.45V輸入電路正電源引腳。此引腳應使用0.01μF陶瓷電容盡可能靠近引腳直接旁路至接地層。
• FILT（引腳40） ：輸入濾波器控制引腳。接地時，輸入不經過濾波。接V?時，輸入經過濾波，以改善低轉換速率輸入信號的噪聲性能。更多詳情請參見“工作原理”部分。
• GND（引腳41） ：負電源（接地）。此引腳應通過多個過孔直接連接到接地層。
• NC（引腳42、43、44、45、46、47、48） ：未連接。這些引腳應保持開路或連接到GND。
• TEMP（引腳49） ：溫度測量引腳。啟用后，此引腳輸出溫度測量二極管電壓。更多詳情請參見“工作原理”部分。
• GND（裸露焊盤53） ：負電源（接地）。封裝的裸露焊盤必須直接焊接到PCB焊盤。PCB焊盤圖案應具有多個通往接地層的散熱過孔，以實現低接地電感和低熱阻。

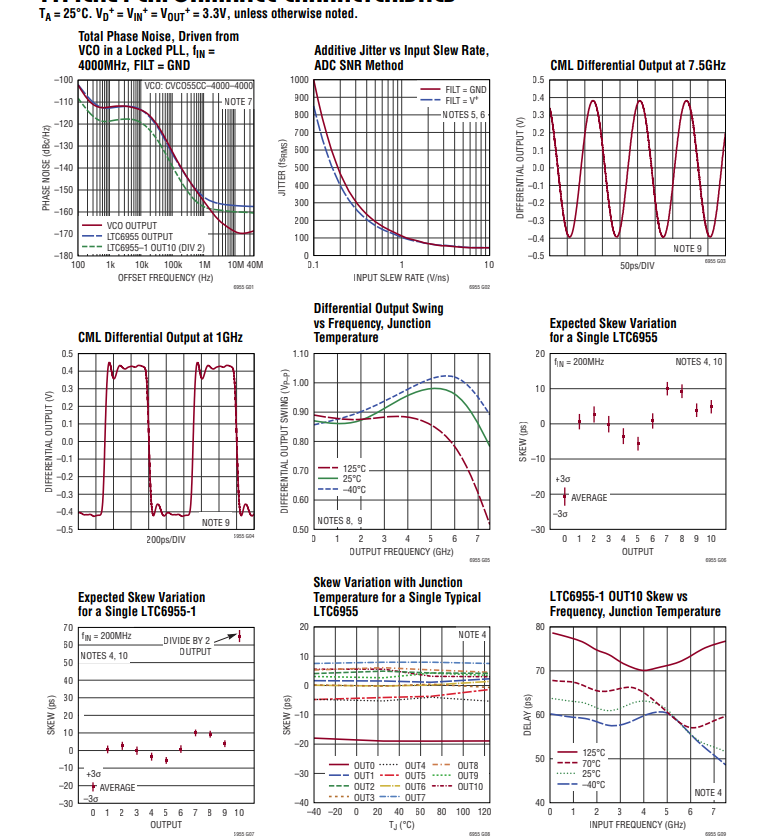

典型性能特征

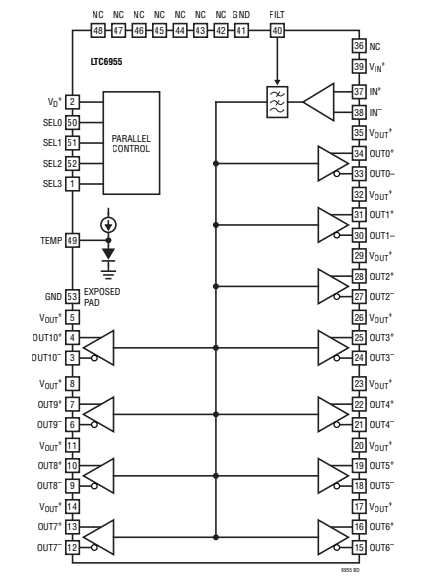

框圖

引言

LTC6955可用于任何需要多個相同時鐘頻率輸出的應用場景。在數據轉換器時鐘應用中，它尤其有效，因為在這類應用中，為避免對數據轉換器的噪聲性能產生負面影響，通常需要超低抖動。

輸入

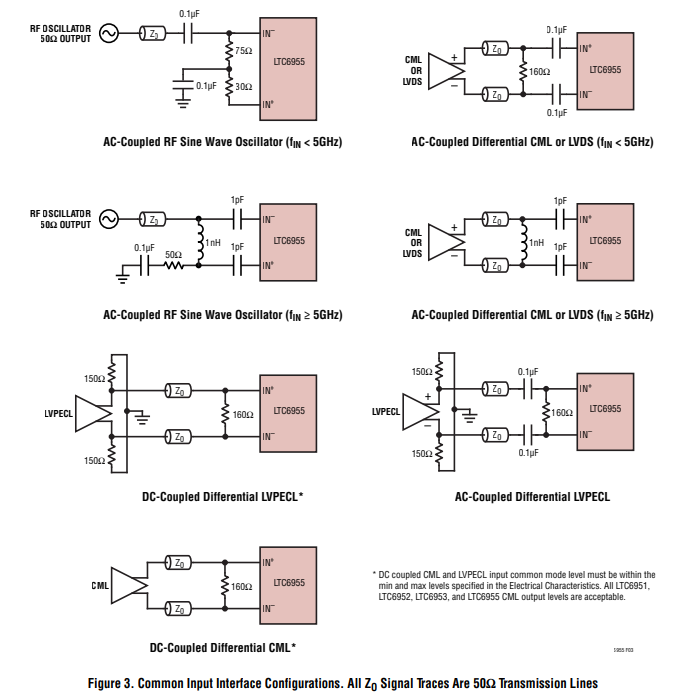

如圖1所示，LTC6955的輸入緩沖器頻率范圍為直流至7.5GHz。該緩沖器具有片內部分差分輸入端接，阻值為250Ω，這為用戶在需要時添加外部匹配網絡提供了一定靈活性。圖3展示了推薦的差分輸入信號接口類型。

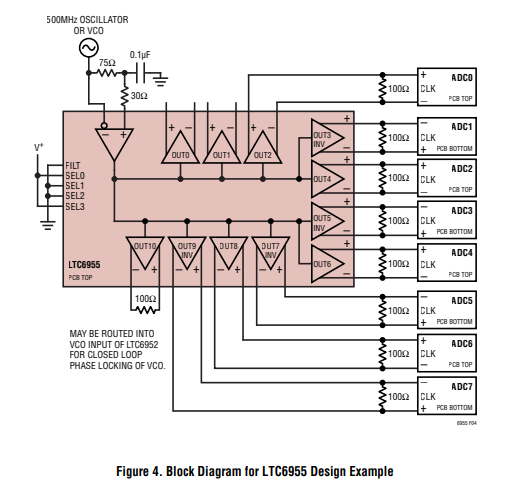

這個設計示例中，單個LTC6955驅動由八個模數轉換器（ADC）組成的系統。假設印刷電路板（PCB）布局限制要求四個ADC位于電路的頂部，另外四個位于底部。這意味著LTC6955應理想地為頂部的ADC提供四個同相時鐘，為底部的ADC提供四個反相時鐘。參考表2，SEL編碼9可提供所需的輸出數量和極性，即使會有一個備用輸出處于激活狀態。圖4展示了該系統的框圖。需要注意的是，即使處于激活狀態的輸出未被使用，也應端接100Ω電阻。

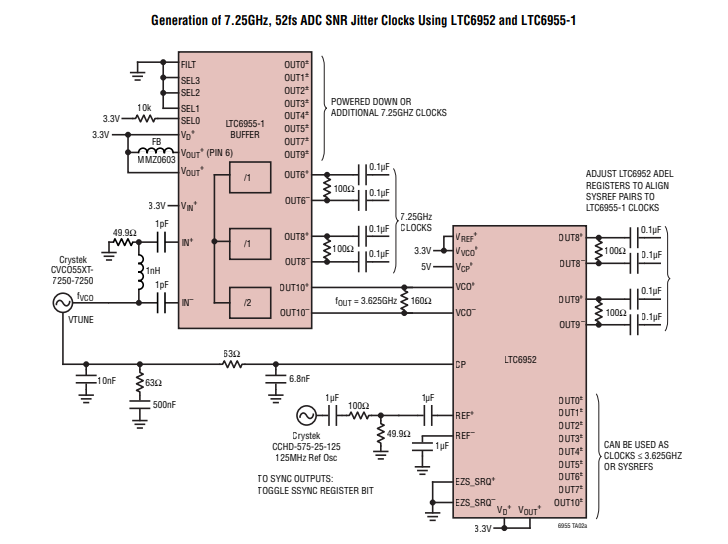

應用電路
