優勢和特點

• LTC6955：11 輸出緩沖器
• LTC6955-1：10 個緩沖輸出和一個 ÷2 輸出

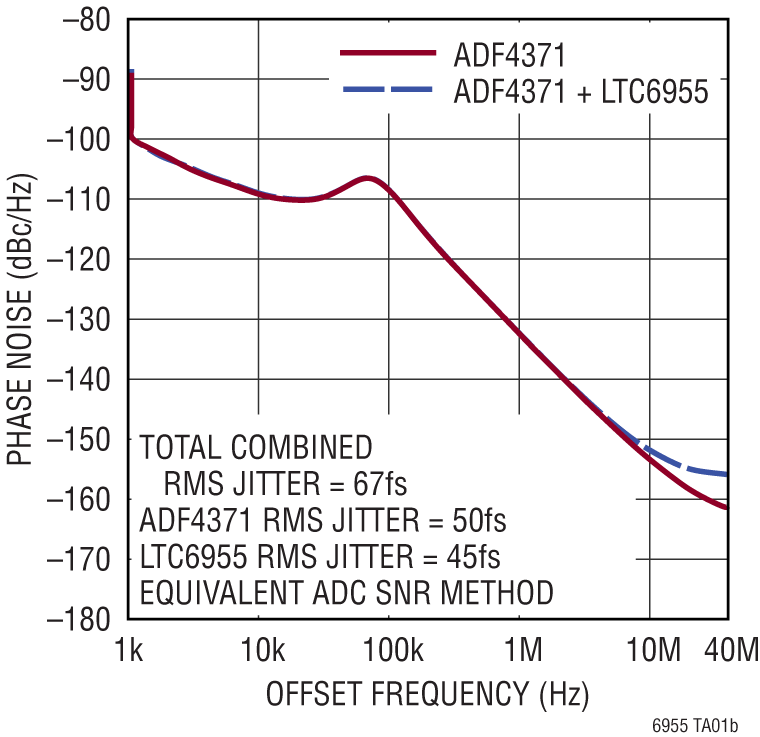

• 附加輸出抖動 ~45fs RMS（ADC SNR 方法）
• 附加輸出抖動 < 5fs RMS（集成帶寬 = 12kHz 至 20MHz，f = 7.5GHz）

• 十一個超低噪聲 CML 輸出
• 適用于多輸出配置的并行控制
• 工作結溫范圍為 –40°C 至 125°C

產品詳情

LTC6955 是一款具有十一個輸出的高性能超低抖動扇出時鐘緩沖器。它的 4 引腳并行控制端口允許多種輸出設置（3 個和 11 個之間的任意個輸出）以及完全關斷。利用該并行端口還能夠反轉交流輸出的輸出極性，從而簡化采用頂部和底部板布線的設計。

每個 CML 輸出都可在直流至 7.5GHz 的頻率范圍內運行。LTC6955-1 用一個二分頻器替代一個輸出緩沖器，使其可以驅動 Linear Technology 的 LTC6952 或 LTC6953 以生成 JESD204B 子類 1 SYSREF 信號。這些 SYSREF 可以與 LTC6955-1 中的超低抖動器件時鐘（能夠以高達 7.5GHz 的頻率運行）配對。

應用

• 高性能數據轉換器時鐘
• SONET、光纖通道、GigE 時針分配
• 低偏斜/抖動時鐘和數據扇出
• 無線和有線通信
• 單端到差分轉換

方框圖
