TPS37100-Q1 和 TPS37102-Q1 是 105V 輸入電壓監控器，具有低靜態電流 （5uA）、快速檢測時間和用于電源電壓測量的集成緩沖器。該系列設備可直接連接到 24V / 48V / 52V 電池或電壓軌，用于連續監控過壓 （OV） 或欠壓 （UV） 情況。寬遲滯電壓選項可用于忽略由電池電壓瞬變引起的錯誤輸出置低。
*附件：tps37100-q1.pdf

TPS37100-Q1 和 TPS37102-Q1 包括兩個輸出（OUT A 和 OUT），用作單獨的 OV 和 UV 故障監視器，使系統能夠根據發生的故障采取不同的措施。此外，AOUT 引腳提供按比例縮小的 SENSE 引腳電壓輸出，旨在由 ADC 采樣以進行電源電壓測量。用戶可以根據所選的可訂購部件選擇所需的縮放因子。TPS37102-Q1 配備了 BIST，在啟動時實施以驗證設備運行狀況，以及 OUT A 上的可選鎖定功能，以幫助系統在發生嚴重故障時進入安全狀態。

特性

• 符合 AEC-Q100 標準，結果如下：
  • 器件溫度等級 1：-40°C 至 +125°C 環境工作溫度 TA
• 功能安全功能 （Targeted）
  • 提供有助于功能安全系統設計的文檔
• 符合 ASIL-D 功能安全標準（針對 TPS37102）
  • 針對功能安全應用的開發
  • 輔助 ISO 26262 系統設計的文檔
  • 以 ASIL-D 為目標的系統能力
  • 硬件功能高達 ASIL-D
• 寬電源電壓范圍：3V 至 105V
• 低靜態電流：5μA
• 高閾值精度：1.1%（最大值）
• -SENSE 上的 105V 反極性保護
• 用于 24V/48V 系統的 5μs 快速 UV/OV 監視器
• 集成緩沖器 （AOUT），用于電源電壓測量，帶啟用和禁用引腳
• 固定和可編程的釋放時間延遲
• 固定和可編程檢測時間延遲
• 漏極開路、/電平有效輸出： OUT A 和 OUT B

參數

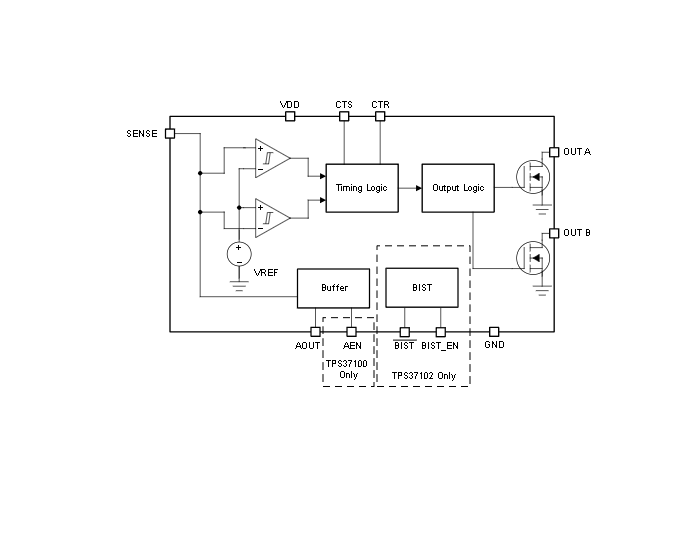

方框圖

1. 產品概述

• ?類型?：105V輸入電壓監控器，具有低靜態電流（5μA）和快速檢測時間。
• ?應用領域?：電池管理系統、DC/DC轉換器系統、兩輪和三輪牽引驅動、低壓電池系統、牽引逆變器等。

2. 主要特性

• ?AEC-Q100認證?：適用于汽車應用，溫度等級1：-40°C至+125°C。
• ?功能安全?：具備功能安全能力，文檔支持功能安全系統設計，TPS37102目標ASIL-D功能安全合規。
• ?寬電壓范圍?：支持3V至105V的寬供電電壓范圍。
• ?低靜態電流?：典型靜態電流為5μA。
• ?高精度?：電壓閾值精度高達1.1%。
• ?快速監測?：提供5μs的快速過壓/欠壓監測。
• ?反向極性保護?：SENSE引腳具有-105V反向極性保護（固定閾值選項）。
• ?集成緩沖器?：AOUT引腳提供按比例縮小的SENSE電壓輸出，用于供電電壓測量。
• ?可配置延遲?：提供固定和可編程的復位釋放時間延遲、檢測時間延遲。

3. 電氣特性

• ?供電電壓?：VDD范圍3V至105V。
• ?工作電流?：典型工作電流為5μA至18μA（取決于是否啟用模擬輸出）。
• ?電壓閾值?：提供可調閾值和固定閾值選項，支持過壓（OV）和欠壓（UV）監控。
• ?遲滯?：內置遲滯，減少誤復位。
• ?溫度范圍?：工作溫度范圍-40°C至+125°C。

4. 功能描述

• ? 輸入電壓（VDD） ?：寬范圍輸入電壓，支持高達105V的電壓。
• ?SENSE引腳?：連接至待監控的電源軌，支持過壓、欠壓或窗口（過壓和欠壓）監控。
• ?輸出邏輯?：OUT A和OUT B為開漏輸出，需要外部上拉電阻；支持活動低電平邏輯。
• ?用戶可編程延遲?：通過外部電容設置復位釋放時間延遲和檢測時間延遲。
• ?模擬輸出?：AOUT引腳提供按比例縮小的SENSE電壓輸出，可用于ADC采樣。
• ? 內置自檢（BIST） ?：TPS37102-Q1具備內置自檢功能，上電后自動執行，確保設備健康。

5. 封裝與尺寸

• ?封裝類型?：SOT-23（14引腳）封裝。
• ?尺寸?：4.1mm x 1.9mm（名義值，包括引腳）。

6. 應用與實現

• ?典型應用?：包括電池管理系統、DC/DC轉換器監控、牽引驅動系統等。
• ?設計指南?：提供了詳細的電壓閾值設置、延遲時間配置、布局建議等信息。
• ?電源建議?：推薦在VDD引腳旁放置0.1μF電容器以優化性能。

7. 支持與文檔

• ?文檔更新通知?：可通過TI官網注冊接收文檔更新通知。
• ?支持資源?：包括TI E2E支持論壇、技術文檔等。
• ?商標與靜電放電警告?：提供了相關商標信息和靜電放電處理建議。
