TPS48130-Q1 是一款具有保護和診斷功能的 100V 低 IQ 智能高側驅動器。該器件具有 3.5V–95V 的寬工作電壓范圍，專為 12V、24V 和 48V 系統設計而設計。該器件可以承受并保護負載免受低至 –65V 的負電源電壓的影響。

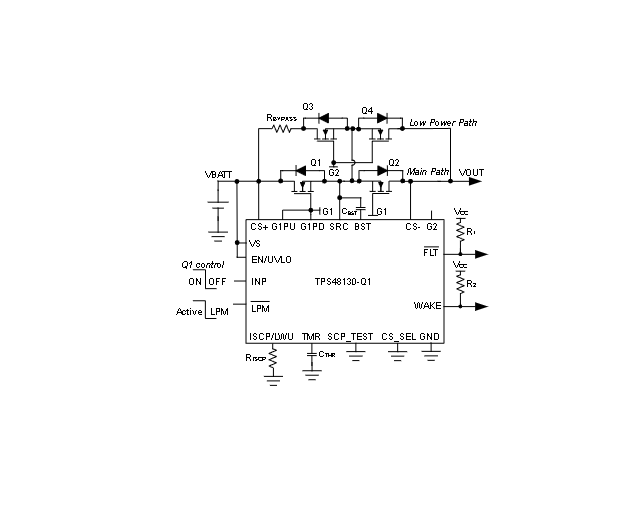

TPS48130-Q1 集成了兩個柵極驅動器，具有 1.69A 拉電流和 2A 灌電流能力，用于驅動主路徑中的 MOSFET，以及 165μA 拉電流和 2A 灌電流能力，用于低功耗路徑。
*附件：tps4813-q1.pdf

在 LPM = Low 的低功耗模式下，低功率路徑 FET 保持導通，主 FET 關閉。在此模式下，該器件的 IQ 低至 35μA （典型值）。進入活動狀態的自動加載喚醒閾值可通過 ISCP/LWU 引腳進行調整。當 EN/UVLO 為低電平時，IQ 降至 1μA （典型值）。

該器件使用 MOSFET VDS 感應或使用外部 RSNS 電阻器提供可調節的短路保護。可以配置自動重試和閉鎖故障行為。該器件還具有使用外部控制對內部短路比較器進行診斷SCP_TEST 輸入功能。

TPS48130-Q1 采用 19 引腳 VSSOP 封裝。

特性

• AEC-Q100 汽車級 1 級溫度認證
  • 器件溫度等級 1：-40°C 至 +125°C 環境工作溫度范圍
• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 3.5V 至 95V 輸入范圍 （絕對最大值 100V）
• 低至 –65 V 的反向輸入保護
• 集成 11V 電荷泵
• 低靜態電流，低功耗模式下為 35μA （LPM = 低）
• 1μA （典型值） 的低關斷電流 （EN/UVLO = 低）
• 強大的柵極驅動（G1PU/G1PD：1.69A src 和 2A sink）
• 可調短路保護 （ISCP），具有可調響應時間 （TMR） 和故障標志輸出 （FLT）
• 從低功耗模式快速過渡到活動模式，帶 WAKE 指示
  • 通過外部 LPM 觸發器（從低到高）從低功耗路徑到主路徑的切換時間為 8μs
  • 可調負載喚醒閾值 （ILWU），從低功耗路徑切換到主路徑 （6μs）
• 短路故障、電荷泵欠壓和輸入欠壓期間的故障指示 （FLT）
• 可調輸入欠壓鎖定 （UVLO）
• 短路比較器診斷 （SCP_TEST）

參數

方框圖

1. 概述

TPS4813-Q1 是一款適用于汽車應用的100V低IQ智能高壓側驅動器，具有低功耗模式、可調負載喚醒觸發、短路保護及故障診斷功能。該設備專為12V、24V和48V系統設計，具有寬輸入電壓范圍（3.5V至95V）和反向輸入保護（低至-65V）。

2. 主要特性

• ?AEC-Q100認證?：滿足汽車級標準，適用于-40°C至+125°C的環境溫度范圍。
• ?寬輸入電壓范圍?：3.5V至95V（絕對最大值為100V）。
• ?低功耗模式?：低功耗模式（LPM）下IQ低至35μA，關斷電流低至1μA。
• ?可調負載喚醒?：通過ISCP/LWU引腳調整負載喚醒閾值，實現從低功耗模式到活動模式的快速轉換（8μs）。
• ?短路保護?：可調短路保護，具有可調響應時間和故障標志輸出（FLT）。
• ?故障診斷?：包括短路保護診斷（SCP_TEST輸入）。
• ?反向輸入保護?：可承受低至-65V的反向輸入電壓。
• ?集成電荷泵?：11V電荷泵用于驅動外部MOSFET。
• ?強柵極驅動?：主路徑柵極驅動具有1.69A源和2A沉能力，低功耗路徑具有165μA源和2A沉能力。

3. 應用

• ?汽車48V鋰離子系統?
• ?電源分配盒?

4. 功能描述

4.1 電荷泵和柵極驅動

• 集成11V、345μA電荷泵，為外部柵極電容充電。
• 主路徑和低功耗路徑分別具有強大的柵極驅動能力。

4.2 電容性負載驅動

• 支持使用低功耗旁路FET（G2驅動）預充電容性負載，限制涌入電流。
• 提供使用主FET（G1驅動）柵極斜率控制的方法。

4.3 短路保護

• 可調短路保護，通過外部電阻R_ISCP或內部MOSFET的VDS感測設置閾值。
• 支持自動重試和鎖存關閉故障行為。

4.4 欠壓保護（UVLO）

• 使用EN/UVLO引腳實現欠壓保護，可編程UVLO閾值。

4.5 反向極性保護

• 集成反向極性保護，可承受輸入和輸出端的反向極性電壓。

4.6 狀態指示和故障輸出

• WAKE引腳指示活動/低功耗模式。
• FLT引腳在短路故障、電荷泵欠壓、輸入欠壓等情況下拉低。

4.7 低功耗模式與負載喚醒

• 設備可自動從低功耗模式喚醒，當負載電流超過設定的喚醒閾值（I_LWU）時。

5. 封裝與訂購信息

• 提供19引腳VSSOP封裝。
• 訂購信息詳見數據手冊的“Mechanical, Packaging, and Orderable Information”部分。
