TPS12130-Q1 是一款具有保護和診斷功能的 45V 低 IQ 智能高側驅動器。該器件具有 3.5V–40V 的寬工作電壓范圍，專為 12V 系統設計而設計。該器件可以承受并保護負載免受低至 –40V 的負電源電壓的影響。

TPS12130-Q1 集成了兩個柵極驅動器，具有 1.69A 拉電流和 2A 灌電流能力，用于驅動主路徑中的 MOSFET，165μA 拉電流和 2A 灌電流能力，用于低功耗路徑。
*附件：tps1213-q1.pdf

在 LPM = Low 的低功耗模式下，低功率路徑 FET 保持導通，主 FET 關閉。在此模式下，該器件的 IQ 低至 35μA （典型值）。進入活動狀態的自動加載喚醒閾值可通過 ISCP/LWU 引腳進行調整。當 EN/UVLO 為低電平時，IQ 降至 1μA （典型值）。

該器件使用 MOSFET VDS 感應或使用外部 RSNS 電阻器提供可調節的短路保護。可以配置自動重試和閉鎖故障行為。該器件還具有使用外部控制對內部短路比較器進行診斷SCP_TEST 輸入功能。

TPS12130-Q1 采用 19 引腳 VSSOP 封裝。

特性

• AEC-Q100 汽車級 1 級溫度認證
  • 器件溫度等級 1：-40°C 至 +125°C 環境工作溫度范圍
• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 3.5V 至 40V 輸入范圍 （45V 絕對最大值）
• 低至 –40V 的反向輸入保護
• 集成 11V 電荷泵
• 低靜態電流，低功耗模式下為 35μA （LPM = 低）
• 1μA （典型值） 的低關斷電流 （EN/UVLO = 低）
• 強大的柵極驅動（G1PU/G1PD：1.69A 拉電流和 2A 灌電流）
• 可調短路保護 （ISCP），具有可調響應時間 （TMR） 和故障標志輸出 （FLT）
• 從低功耗模式快速過渡到活動模式，帶 WAKE 指示
  • 通過外部 LPM 觸發器（從低到高）從低功耗路徑到主路徑的切換時間為 8μs
  • 可調負載喚醒閾值 （ILWU），從低功耗路徑切換到主路徑 （6μs）
• 短路故障、電荷泵欠壓和輸入欠壓期間的故障指示 （FLT）
• 可調輸入欠壓鎖定 （UVLO）
• 短路比較器診斷 （SCP_TEST）

參數

方框圖

一、產品概述

TPS1213-Q1 是一款45V低IQ（靜態電流）汽車級高側開關控制器，具有低功耗模式和可調負載喚醒功能。該器件專為12V系統設計，適用于需要高效電源管理和保護功能的汽車電子應用。

二、主要特性

• ?AEC-Q100認證?：符合汽車級標準，適用于-40°C至+125°C的工作溫度范圍。
• ?低功耗模式?：在低功耗模式下，IQ低至35μA（典型值），有助于延長電池壽命。
• ?可調負載喚醒閾值?：通過ISCP/LWU引腳調整負載喚醒閾值，以適應不同的應用需求。
• ?短路保護?：具有可調短路保護功能和響應時間，以及故障標志輸出（FLT）。
• ?快速模式切換?：從低功耗模式到活動模式的切換時間僅為8μs。

三、引腳配置與功能

TPS1213-Q1 采用19引腳的VSSOP封裝，主要引腳功能包括：

• ?EN/UVLO?：使能/欠壓鎖定引腳，用于控制器件的開啟和關閉。
• ?LPM?：低功耗模式引腳，用于切換器件的工作模式。
• ?INP?：輸入控制引腳，用于控制主FET的開關狀態。
• ?FLT?：故障標志輸出引腳，用于指示短路、欠壓等故障情況。
• ?WAKE?：喚醒標志輸出引腳，用于指示器件已從低功耗模式喚醒。

四、電氣特性

• ?輸入電壓范圍?：3.5V至40V。
• ?系統靜態電流?：活動模式下為4355μA（典型值），低功耗模式下為35μA（典型值）。
• ?短路保護閾值?：可通過外部電阻調整，最低可達30mV。
• ?響應時間?：短路保護響應時間可通過外部電容調整，最快可達10μs。

五、功能描述

• ?電荷泵和門極驅動?：內置11V、345μA的電荷泵，為門極驅動提供穩定的電源。主FET門極驅動具有1.69A的源電流和2A的沉電流能力，低功率路徑FET門極驅動具有165μA的源電流和2A的沉電流能力。
• ?負載喚醒功能?：當負載電流超過設定的喚醒閾值時，器件自動從低功耗模式喚醒并進入活動模式。
• ?短路保護?：通過監測CS+和CS–引腳之間的電壓來檢測短路故障，并采取相應的保護措施。
• ?欠壓保護?：通過EN/UVLO引腳實現精確的欠壓保護功能。

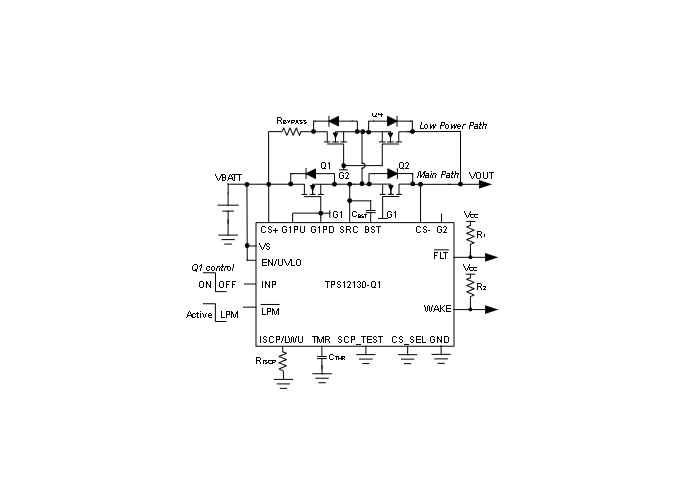

六、應用與實現

• ?典型應用?：包括驅動持續供電（PAAT）負載、電池管理系統等。
• ?設計步驟?：包括選擇合適的外部MOSFET、配置短路保護參數、設計電源解耦電路等。
• ?電源建議?：推薦在輸入端使用RC濾波器以減少電源噪聲的影響。
• ?布局指南?：強調關鍵信號的布線、解耦電容的放置、地平面的處理等，以確保系統的穩定性和可靠性。

七、文檔與支持

• ?相關文檔?：提供應用筆記、參考設計等相關文檔鏈接。
• ?文檔更新通知?：用戶可注冊接收文檔更新通知。
• ?技術支持?：TI公司提供全面的技術支持和解決方案。

八、封裝與訂購信息

• ?封裝類型?：19引腳的VSSOP封裝。
• ?訂購信息?：提供詳細的訂購信息，包括器件型號、封裝類型、引腳數、批量信息等。
