概述
LT5521 是一款專為低失真和低 LO 泄漏應用而優化的高線性度混頻器。 該芯片包括一個具有單端輸入的高速 LO 緩沖器和一個雙平衡有源混頻器。 LT5521 只需 -5dBm 的 LO 輸入功率便可獲得超群的失真和噪聲性能，并降低了對外部驅動電路的要求。 在內部使 LO 緩沖器與 50Ω 阻抗相匹配，旨在實現寬帶操作。

在 250MHz 輸入、1.7GHz LO 和 1.95GHz 輸出頻率的條件下，該混頻器具有 +24.2dBm 的典型 IIP3、-0.5dB 轉換增益和 12.5dB 噪聲系數。

LT5521 提供了出眾的 LO-RF 隔離性能，從而使得對輸出濾波滿足 LO 抑制要求的需要大為降低。

該器件是專為在 3.15V 至 5.25V 的電源電壓范圍內工作而設計的。

數據表：*附件：LT5521線性度非常高的有源混頻器技術手冊.pdf

應用

• 蜂窩通信、W-CDMA、PHS 和 UMTS 基礎設施
• 電纜下行鏈路基礎設施
• 無線基礎設施
• 固定無線接入設備
• 高線性度混頻器應用

特性

• 至 3.7GHz 的寬帶輸出頻率范圍
• 在 1.95GHz RF 輸出時的 IIP3 為 +24.2dBm
• 低 LO 泄漏：-42dBm
• 集成 LO 緩沖器：低 LO 驅動電平
• 單端 LO 驅動
• 寬單電源范圍：3.15V 至 5.25V
• 雙平衡有源混頻器
• 停機功能
• 16 引腳 (4mm x 4mm) QFN 封裝

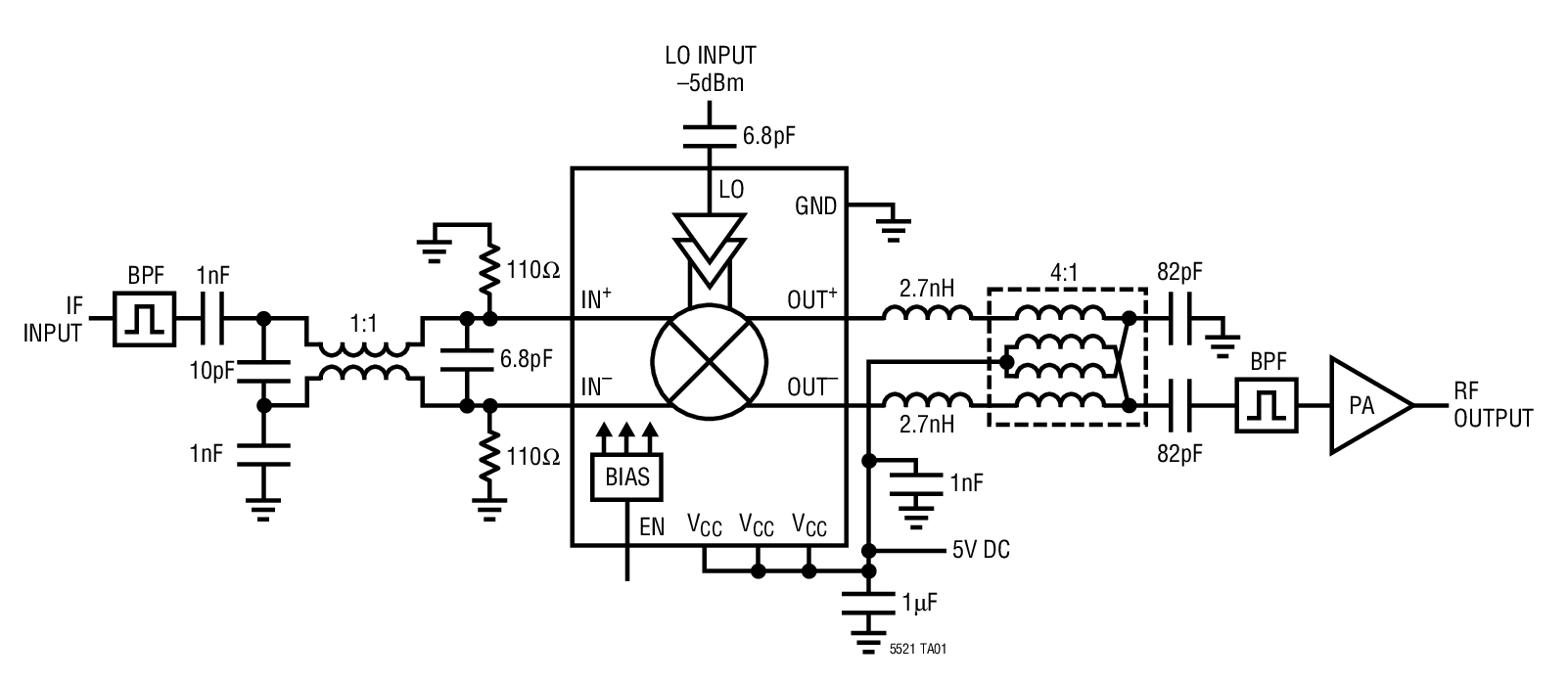

典型應用

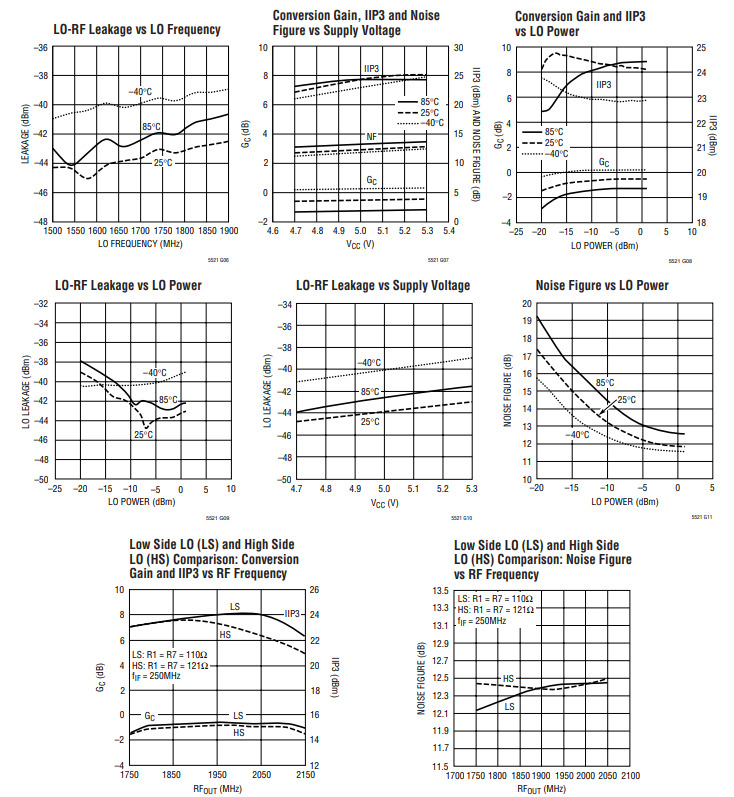

典型交流性能特征

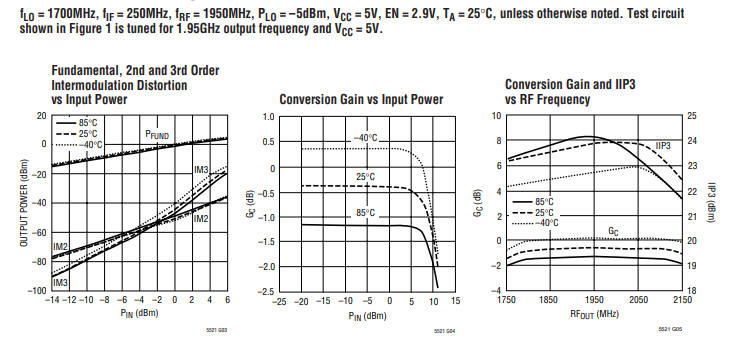

典型交流性能特征

引腳功能

• GND（引腳1、4、10、11、13、14、16） ：接地引腳。這些引腳內部連接到裸露焊盤，以增強隔離效果。它們應連接到印刷電路板上的射頻地，不過并非用于替代通過封裝背面進行的主接地連接。
• IN + 、IN -（引腳2、3） ：差分輸入引腳。每個引腳需有接地的直流電阻路徑。關于電阻值的選擇，請參見“應用信息”。需要進行外部匹配。
• EN（引腳5） ：使能輸入引腳。使能電壓至少需達到2.9V才能開啟芯片，低于0.2V則關閉芯片。
• VCC（引腳6、7、8） ：電源引腳。這三個引腳的總電流消耗為40mA。
• OUT + 、OUT -（引腳12、9） ：射頻輸出引腳。這些引腳必須與電源電壓進行直流連接（見“應用信息”）。每個引腳的電流消耗為20mA。需要進行外部匹配。
• LO（引腳15） ：本地振蕩器輸入引腳。此輸入在內部直流偏置為0.96V。輸入信號必須進行交流耦合。
• 裸露焊盤（引腳17） ：整個芯片的電路接地端。為實現最佳性能，此引腳必須焊接到印刷電路板上。

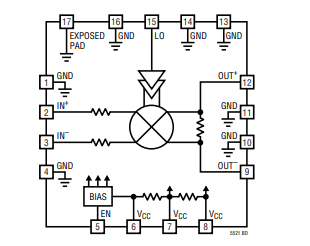

框圖

應用信息

LT5521 是一款高線性度雙平衡有源混頻器。該芯片由一個雙平衡混頻核心、一個高功率本振緩沖器以及偏置和使能電路組成。芯片設計工作電源電壓范圍為 3.15V 至 5.25V。

信號輸入接口

圖2展示了LT5521的信號輸入情況。信號輸入引腳連接到混頻器四對差分對管的共發射極節點。差分輸入IN - /IN + 的實部為20Ω?；祛l器核心電流由外部電阻R1和R7設置，設置值為110μA，在VCC = 5V時，其節點電壓約為2.2V。圖3展示了250MHz匹配輸入時的輸入回波損耗情況。

對于100MHz以上的輸入頻率，建議使用寬帶阻抗匹配變壓器，阻抗比為1:1。表3提供了使用M/A - COM CT0010變壓器（T1，見圖1）匹配不同中頻頻率的元件值。

在100MHz以下，Mini - Circuits TCM2 - 1T或Pulse CX204是更好的選擇，其輸入匹配配置如圖4所示。串聯1nF電容可保持差分對稱性，同時提供直流隔離，而這些引腳用于改善噪聲抑制。

分流電容C13（圖2）是一個可選電容，跨接在輸入引腳上，可顯著改善本振抑制。盡管本振抑制是可選的，但為了實現可靠的下變頻性能，根據本振頻率對該電容進行優化很重要。
