LT5521 線性度非常高的有源混頻器

數據： LT5521產品技術中文資料手冊

優勢和特點

至 3.7GHz 的寬帶輸出頻率范圍
在 1.95GHz RF 輸出時的 IIP3 為 +24.2dBm
低 LO 泄漏：-42dBm
集成 LO 緩沖器：低 LO 驅動電平
單端 LO 驅動
寬單電源范圍：3.15V 至 5.25V
雙平衡有源混頻器
停機功能

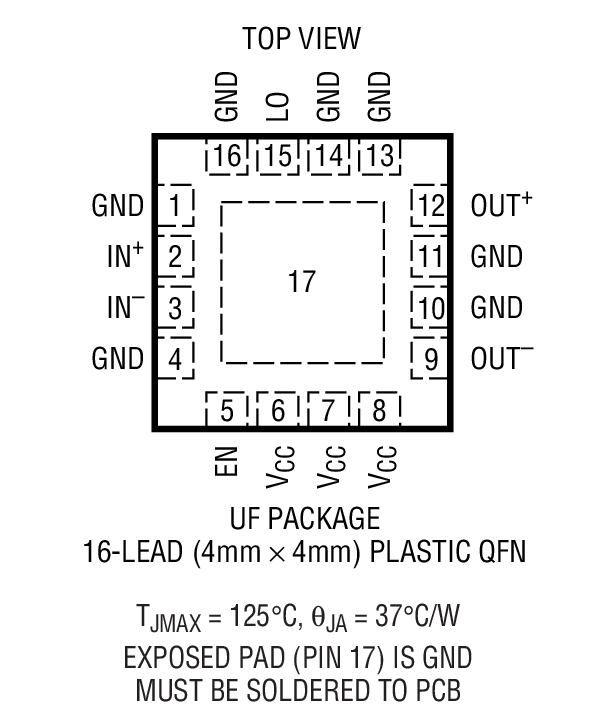

16 引腳 (4mm x 4mm) QFN 封裝

產品詳情

LT^?5521 是一款專為低失真和低 LO 泄漏應用而優化的高線性度混頻器。該芯片包括一個具有單端輸入的高速 LO 緩沖器和一個雙平衡有源混頻器。LT5521 只需 -5dBm 的 LO 輸入功率便可獲得超群的失真和噪聲性能，并降低了對外部驅動電路的要求。在內部使 LO 緩沖器與 50Ω 阻抗相匹配，旨在實現寬帶操作。

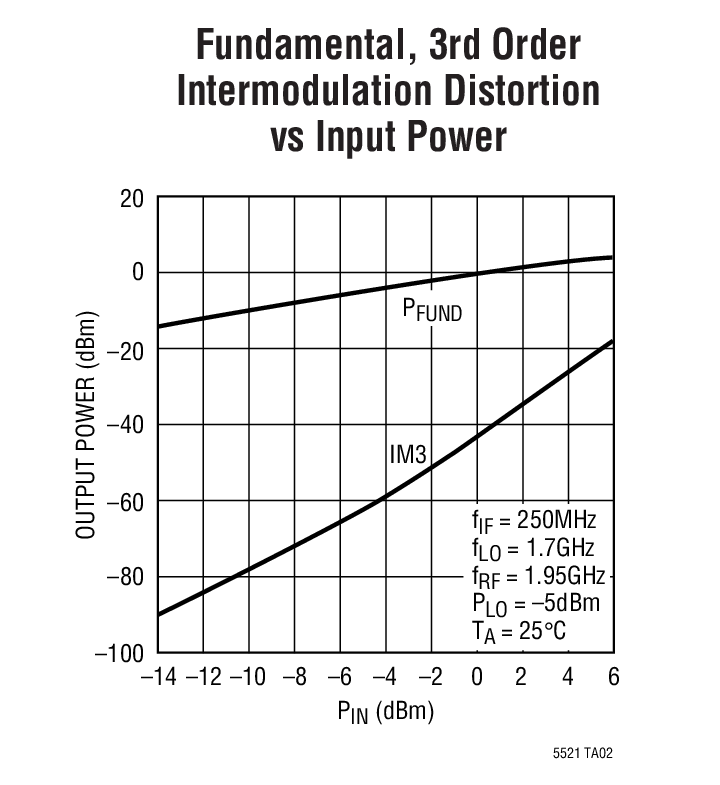

在 250MHz 輸入、1.7GHz LO 和 1.95GHz 輸出頻率的條件下，該混頻器具有 +24.2dBm 的典型 IIP3、-0.5dB 轉換增益和 12.5dB 噪聲系數。

LT5521 提供了出眾的 LO-RF 隔離性能，從而使得對輸出濾波滿足 LO 抑制要求的需要大為降低。

該器件是專為在 3.15V 至 5.25V 的電源電壓范圍內工作而設計的。
