概述
ADA4930-1/[ADA4930-2]是超低噪聲、低失真、高速差分放大器，非常適合驅動分辨率最高14位、DC至70 MHz的1.8 V高性能ADC?？烧{(diào)輸出共模電平使ADA4930-1/ADA4930-2能夠與ADC的輸入相匹配。內部共模反饋環路可提供出色的輸出平衡，抑制偶數階諧波失真產物，并提供直流電平轉換功能。

對于ADA4930-1/ADA4930-2，利用由4個電阻組成的簡單外部反饋網絡便可輕松實現差分增益配置，反饋網絡決定放大器的閉環增益。

ADA4930-1/ADA4930-2 采用ADI公司的專有硅-鍺(SiGe)互補雙極性工藝制造，可實現極低的失真水平，輸入電壓噪聲僅為1.2 nV/√Hz。

低直流失調和出色的動態性能使得ADA4930-1/ADA4930-2特別適合各種數據采集與信號處理應用。ADA4930-1采用3 mm × 3 mm 16引腳無鉛LFCSP封裝，ADA4930-2采用4 mm × 4 mm 24引腳無鉛LFCSP封裝。引腳排列經過優化，有助于印刷電路板(PCB)布局布線，并且使失真最小。兩款器件的額定工作溫度范圍均為?40°C至+105°C，電源電壓為3.3 V或5 V。
數據表：*附件：ADA4930-1超低噪聲驅動器，適用于低壓ADC技術手冊.pdf

應用

• ADC 驅動器
• 單端轉差分轉換器
• 中頻和基帶增益模塊
• 差分緩沖器
• 線路驅動器

特性

• 低輸入電壓噪聲：1.2 nV/√Hz
• 低共模輸出：0.9 V（單電源）
• 極低諧波失真
  -104 dBc HD2 (10 MHz)
  -79 dBc HD2 (70 MHz)
  -73 dBc HD2 (100 MHz)
  -101 dBc HD3 (10 MHz)
  -82 dBc HD3 (70 MHz)
  -75 dBc HD3 (100 MHz)
• 高速
  ?3 dB帶寬：1.35 GHz，
  G = 1
  壓擺率：3400 V/μs（25%至75%）
  0.1 dB增益平坦度達380 MHz
  快速過驅恢復：1.5 ns
• 失調電壓：0.5 mV（典型值）
• 欲了解更多特性，請參考數據手冊

ADA4930-1-EP支持防務和航空航天應用（AQEC標準）

• 擴展溫度范圍：-55°C至+105°C
• 受控制造基線
• 封裝/測試廠
• 制造廠
• 增強型產品變更通知
• 認證數據可應要求提供
• V62/13615 DSCC圖紙?zhí)?/li>

框圖

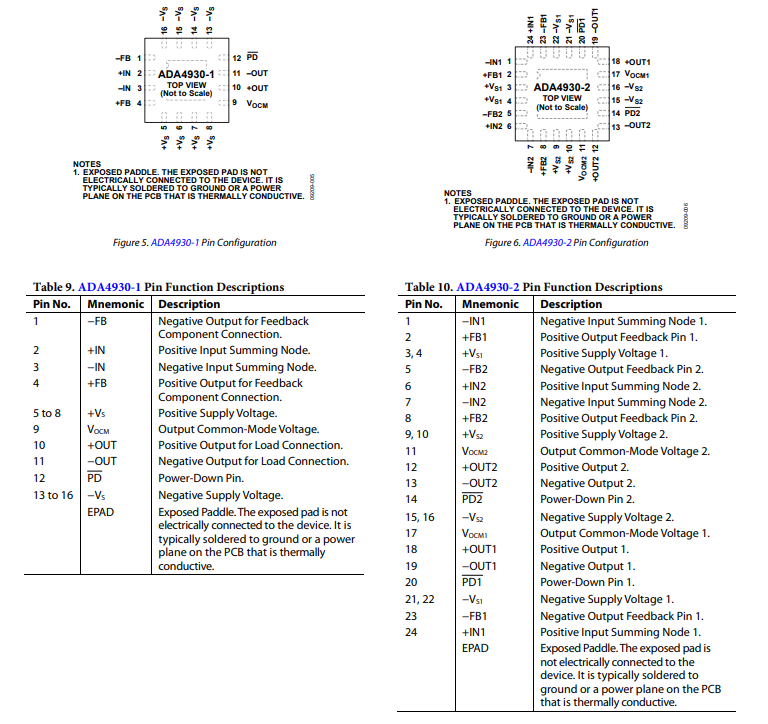

引腳配置和功能描述

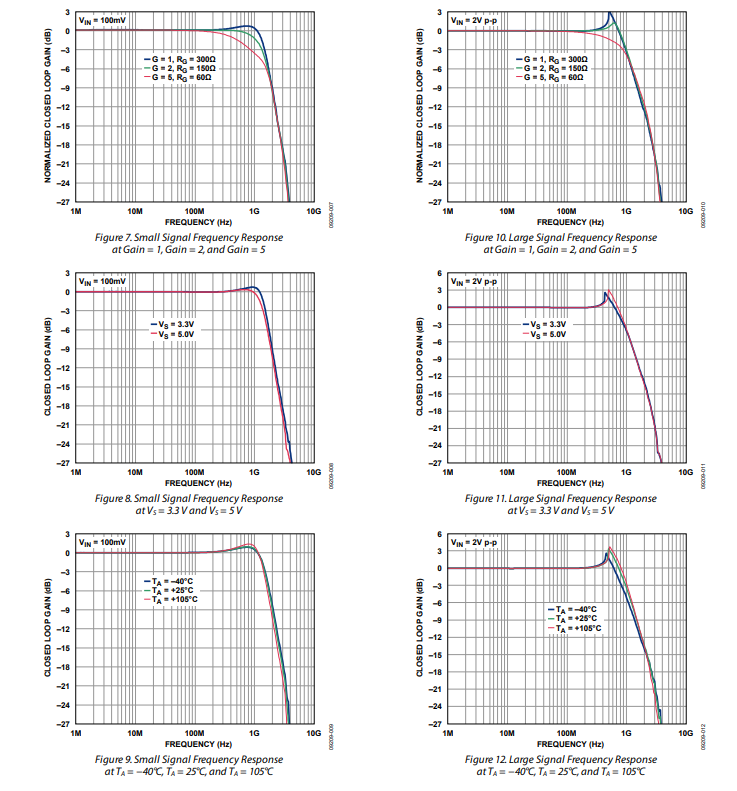

典型性能特征

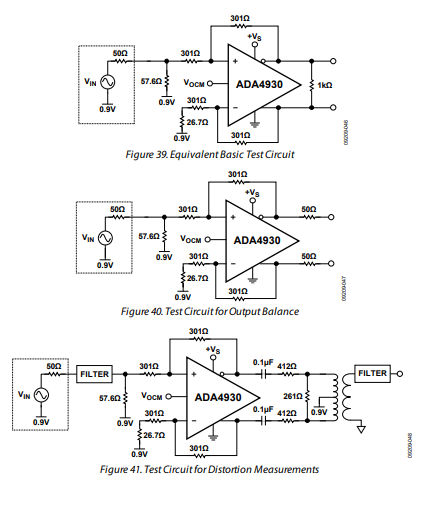

測試電路
