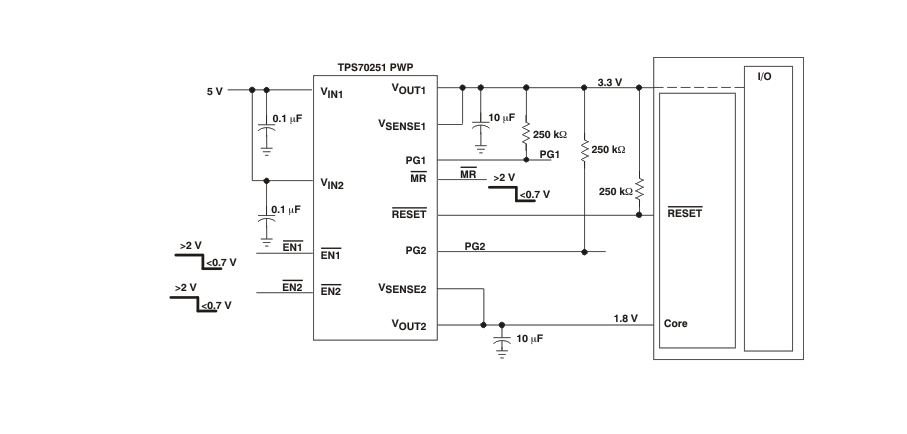

TPS702xx 是一款低壓差穩壓器，具有集成的 SVS（RESET、POR 或電源正常 （PG） 功能。這些器件能夠分別通過穩壓器 1 和穩壓器 2 提供 500mA 和 250mA。滿載時靜態電流通常為 190μA。差異化功能，如精度、快速瞬態響應、SVS 監控電路（上電復位）、手動復位輸入和獨立使能功能，提供了完整的系統解決方案。

TPS702xx 系列穩壓器提供極低的壓差和雙輸出。這些器件具有極低的噪聲輸出性能，無需使用任何額外的濾波器旁路電容器，并且設計為具有快速瞬態響應，并在使用 10μF 低 ESR 電容器時保持穩定。

這些器件具有固定的 3.3V/2.5V、3.3V/1.8V、3.3V/1.5V、3.3V/1.2V 和可調電壓選項。穩壓器 1 可支持高達 500mA 的電流，穩壓器 2 可支持高達 250mA 的電流。單獨的電壓輸入允許設計人員配置電源。
*附件：tps702 雙輸出、低壓差穩壓器 數據表.pdf

由于 PMOS 器件充當低值電阻器，因此壓差非常低（穩壓器 1 上通常為 170mV），并且與輸出電流成正比。此外，由于 PMOS 傳輸元件是一種電壓驅動器件，因此靜態電流非常低，并且與輸出負載無關（在整個輸出電流范圍和整個溫度范圍內最大為 230μA）。該 LDO 系列還具有休眠模式;對 EN1 或 EN2 施加高信號（啟用）可分別關閉穩壓器 1 或穩壓器 2。當 EN1 和 EN2 均施加高信號時，兩個穩壓器都進入休眠模式，從而將 T 處的輸入電流降低至 2μA J = +25°C 的 10 個溫度。

對于每個穩壓器，都有一個內部放電晶體管，用于在穩壓器關閉（禁用）時對輸出電容器放電。

PG1 引腳報告 V 處的電壓條件 輸出 1 .PG1 引腳可用于為穩壓器 1 提供的電路實現 SVS （RESET、POR 或 power on reset）。PG2 引腳報告 V 時的電壓條件 輸出 2 .PG2 引腳可用于為穩壓器 2 提供的電路實現 SVS （上電復位）。

TPS702xx 具有 RESET（SVS、POR 或上電復位）功能。RESET 輸出在欠壓情況下啟動 reset。RESET 還指示手動復位引腳 （MR） 的狀態。當 MR 處于邏輯高電平狀態時，RESET 在 120ms 延遲后進入高阻抗狀態。監視 V 輸出 1 ，則 PG1 輸出引腳可以連接到 MR。監視 V 輸出 2 ，則 PG2 輸出引腳可以連接到 MR。

該器件具有欠壓鎖定 UVLO 電路，可防止內部穩壓器在 VIN1 系列達到 2.5V。

特性

• 用于雙電源供電應用的雙輸出電壓
• 獨立使能功能（有關序列輸出，請參見部件號 TPS701xx）
• 穩壓器 1 的輸出電流范圍為 500mA，穩壓器 2 上的 250mA
• 快速瞬態響應
• 電壓選項：3.3V/2.5V、3.3V/1.8V、3.3V/1.5V、3.3V/1.2V 和雙可調輸出
• 漏極開路上電復位，延遲 120ms
• 漏極開路電源適用于穩壓器 1 和穩壓器 2
• 超低 190μA （典型值） 靜態電流
• 待機期間 1μA 輸入電流
• 低噪聲：65μVRMS無旁路電容器
• 快速輸出電容器放電功能
• 一個手動復位輸入
• 2% 的負載和溫度精度
• 欠壓鎖定 （UVLO） 功能
• 20 引腳 PowerPAD TSSOP 封裝
• 熱關斷保護

參數

方框圖

TPS702 雙輸出、低壓差穩壓器 數據表總結

一、產品概述

TPS702xx 系列是德州儀器（Texas Instruments）生產的一種雙輸出低壓差（LDO）穩壓器，集成了上電復位（SVS/POR）和電源良好（PG）功能，適用于分割電壓系統。該系列具有獨立的使能功能，可提供高達500mA（Regulator 1）和250mA（Regulator 2）的輸出電流，同時具有極低的靜態電流（典型值為190μA）和低噪聲特性。

二、主要特性

• ?雙輸出電壓?：提供分割電源所需的兩個獨立輸出電壓。
• ?獨立使能功能?：通過EN1和EN2引腳可分別控制兩個穩壓器的開啟和關閉。
• ?輸出電流范圍?：Regulator 1支持高達500mA，Regulator 2支持高達250mA。
• ?低靜態電流?：典型值為190μA，在待機模式下輸入電流僅為1μA。
• ?低噪聲?：在不帶旁路電容的情況下，RMS噪聲為65μV。
• ?快速瞬態響應?：具有穩定的瞬態響應特性。
• ?集成功能?：包括上電復位（SVS/POR）、電源良好（PG）指示和手動復位（MR）輸入。
• ?保護功能?：具有欠壓鎖定（UVLO）、熱關斷保護和電流限制功能。

三、封裝與引腳

TPS702xx 系列采用20引腳PowerPAD? TSSOP封裝，引腳分布合理，便于PCB布局。關鍵引腳包括輸入電壓引腳（V IN1、V IN2）、輸出電壓引腳（V OUT1、V OUT2）、使能引腳（EN1、EN2）、電源良好引腳（PG1、PG2）、手動復位引腳（MR）和上電復位輸出引腳（RESET）。

四、電氣特性

• ?輸出電壓范圍?：提供多種固定電壓組合（如3.3V/2.5V、3.3V/1.8V等）以及可調電壓選項。
• ?線性調整率?：在推薦工作條件下，線性調整率較低，保證了輸出電壓的穩定性。
• ?負載調整率?：負載調整率良好，確保在不同負載條件下輸出電壓的準確性。
• ? 電源抑制比（PSRR） ?：在較寬的頻率范圍內具有較高的PSRR，有效抑制了輸入電源噪聲對輸出電壓的影響。

五、應用信息

• ?輸入電容?：推薦在輸入端并聯一個0.1μF至1μF的小電容以濾除高頻噪聲，在需要快速瞬態響應的應用中可并聯更大容量的電容。
• ?輸出電容?：要求至少使用10μF的陶瓷電容或6.8μF的鉭電容作為輸出電容，以確保穩壓器的穩定性。電容的等效串聯電阻（ESR）應在推薦范圍內。
• ?時序圖?：提供了多種時序圖，展示了在不同配置下設備的工作過程，包括使能時序、復位時序和故障檢測時序等。

六、訂購信息與封裝選項

TPS702xx 系列提供多種型號和封裝選項，用戶可根據具體需求選擇合適的型號和封裝。訂購信息中詳細列出了各型號的引腳配置、封裝類型、訂購數量和運輸方式等。
