1、什么是 ESP32 Web Server？

ESP32 Web Server是在ESP32微控制器上運行的一個嵌入式網頁服務器。

它能夠處理HTTP請求并作出響應，使用戶可以通過網絡瀏覽器與設備進行通訊和交互。

這種能力使得開發者可以輕松為硬件設備構建用戶友好的接口，實時監控和控制設備。

溫馨提醒:公眾號后臺私信ESP32 Web Server可獲取完整工程；

2、為什么要在ESP32上運行Web Server

在 ESP32 上運行 Web Server 有以下幾個優勢：

前置條件：ESP32 天生自帶Wi-Fi，支持TCP/IP協議棧，是運行Web Server的前置條件；

用戶友好：無需復雜的客戶端軟件，任何設備的瀏覽器都可以訪問和控制。

實時監控與控制：通過簡單的網頁界面即可實時監控設備狀態，并執行控制。

跨平臺兼容：網頁界面可以在任何支持瀏覽器的設備上訪問，無需考慮不同操作系統的兼容性。

易于配置：用戶可以通過網頁便捷設置設備參數。

一個實際的例子，我之前開發過《一個雙無線串口數據記錄工具》，為了對設備進行配置，專門用QT開發了一個上位機，但是由于只出了windows版本，導致其他系統如Linux/MacOS的用戶用不了，所以Web Server將是一個好的解決思路；

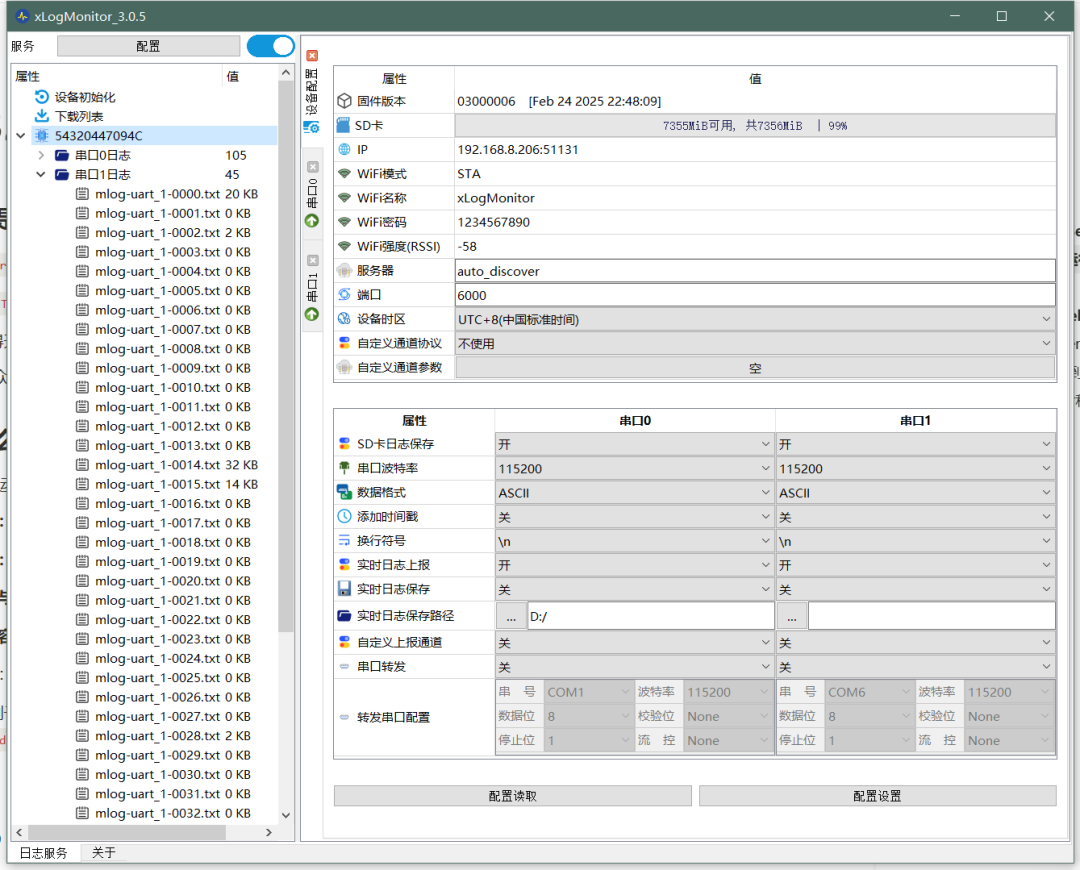

上圖基于QT實現的上位機工具；

3、Web Server 原理

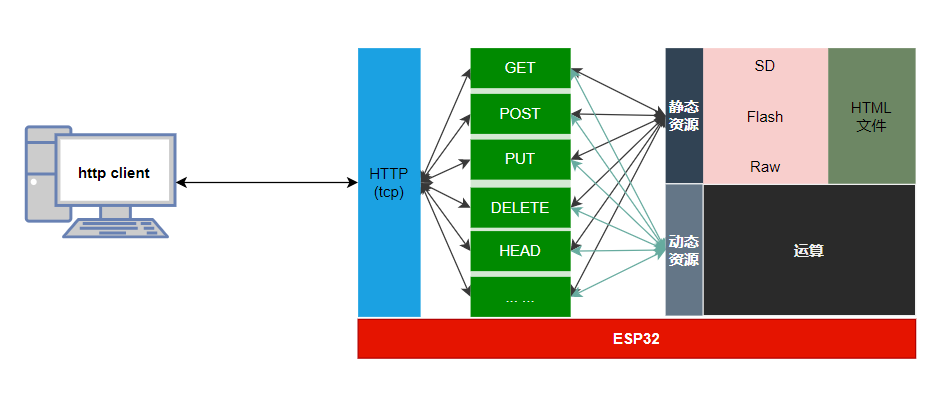

Web Server 原理邏輯圖

本質上Web Server就是利用tcp進行http協議通信，其中ESP32作為Server而瀏覽器作為Client。

那么在HTTP中，最常見的就是GET和POST,這兩種方法，其中GET用于從Server端獲取資源，POST用于把客戶端的信息上報給Server；

除了常見的GET、POST之外還有PUT、DELETE,具體的作用可以參考HTTP協議，這里就不展開了；

我們平時訪問Web Server的時候我們一般會獲取到兩種資源；

一種是靜態資源，比如我們通過網頁獲取到一張圖片，不管我們什么時候訪問一般都不會變化；

另一種是動態資源，比如我們?cè)L問股票網頁，股市的數據是實時變化的；

所以當我們用瀏覽器訪問網站時，如果訪問的是靜態資源,服務器則把我們預制的文件(HTML)下發到客戶端的。而這些文件(HTML)則是開發人員提前放到服務器上的。

當訪問的是動態資源時，服務端會進行運算之后再把資源返回給客戶端；

客戶端也就是瀏覽器接收到這些資源，按照我們?cè)O(shè)計的頁面邏輯把接收到的數據展示出來就是我們看到的頁面了；

所以當我們把ESP32作為Web Server時也需要把預制的網頁保存到ESP32的存儲單元上，可以是Flash或者外接SD卡等方式。

然后等客戶端(瀏覽器)發起了GET請求之后，Server端遵循HTTP協議，加裝指定的html文件之后響應發送給客戶端，客戶端就加載顯示到瀏覽器上；

4、ESP32 上如何實現Web Server

我們這里以通過瀏覽器訪問esp32上的服務地址，然后瀏覽器上可以顯示一行字作為靜態資源，以及esp32的運行時長-作為動態資源，作為我們的實驗例子；

根據上述的原理，我們需要以下3個功能

實現一個http server;

預先存放html文件到esp32上的SD卡(這里我們把SD卡掛載到esp32);

處理瀏覽器發送過來的GET方法，判斷如果是獲取靜態資源則然后返回對應的html文件，如果是動態獲取動態資源則返回esp32的運行時長；

基于以上提到的三個功能，我們接著看看ESP32上的實現；

4.1 ESP32 HTTP Server的實現

在樂鑫的ESP-IDF SDK中，已經有官方提供的esp_http_server組件了，所以我們并不需要手動來造輪子；

組件位置：esp-idf-v5.2/components/esp_http_server主要的幾個函數如如下

創建一個http sever:esp_err_t httpd_start(httpd_handle_t *handle, const httpd_config_t *config);

注冊不同方法的處理函數：esp_err_t httpd_register_uri_handler(httpd_handle_t handle,const httpd_uri_t *uri_handler);

在本實驗中，我注冊了兩個處理函數;

• index:用于返回頁面的靜態資源;
• uptime擁有返回設備的運行時長,具體代碼如下:

staticconsthttpd_uri_tindex_page = {
.uri ="/",
.method = HTTP_GET,
.handler = index_get_handler,
/* Let's pass response string in user
* context to demonstrate it's usage */
.user_ctx ="Hello World!"
};
staticconsthttpd_uri_tuptime = {
.uri ="/uptime",
.method = HTTP_GET,
.handler = uptime_handler,
/* Let's pass response string in user
* context to demonstrate it's usage */
.user_ctx ="Hello World!"
};
statichttpd_handle_tstart_webserver(void)
{
httpd_handle_tserver =NULL;
httpd_config_tconfig = HTTPD_DEFAULT_CONFIG();
config.lru_purge_enable =true;
// Start the httpd server
ESP_LOGI(TAG,"Starting server on port: '%d'", config.server_port);
if(httpd_start(&server, &config) == ESP_OK) {
// Set URI handlers
ESP_LOGI(TAG,"Registering URI handlers");
httpd_register_uri_handler(server, &index);
httpd_register_uri_handler(server, &uptime);
returnserver;
}
ESP_LOGI(TAG,"Error starting server!");
returnNULL;
}

4.2 預先存放html文件到esp32上的SD卡

這個步驟主要分為2步

驅動SD卡，同理，ESP-IDF也給我們提供了組件vfs，看下例程很快就知道怎么用了，這里不展開了，如果確實不會，可以直接看本工程源碼；

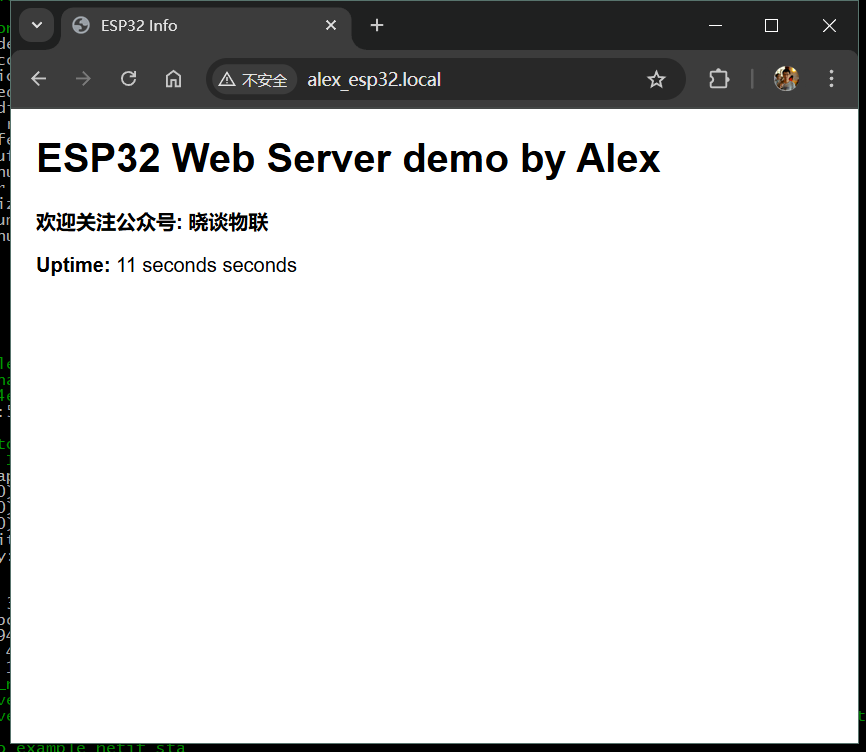

編寫html文件，這里我簡單寫了一個界面，效果如下圖

4.3 兩個處理函數的實現

index_page，直接加裝我們指定的index.html文件，然后返回；

staticesp_err_tindex_get_handler(httpd_req_t*req)
{
char* buf;
size_tbuf_len;

/* Get header value string length and allocate memory for length + 1,
* extra byte for null termination */
buf_len = httpd_req_get_hdr_value_len(req,"Host") +1;
if(buf_len >1) {
buf =malloc(buf_len);
/* Copy null terminated value string into buffer */
if(httpd_req_get_hdr_value_str(req,"Host", buf, buf_len) == ESP_OK) {
ESP_LOGI(TAG,"Found header => Host: %s", buf);
}
free(buf);
}

/* Read URL query string length and allocate memory for length + 1,
* extra byte for null termination */
buf_len = httpd_req_get_url_query_len(req) +1;
if(buf_len >1) {
buf =malloc(buf_len);
if(httpd_req_get_url_query_str(req, buf, buf_len) == ESP_OK) {
ESP_LOGI(TAG,"Found URL query => %s", buf);

}
free(buf);
}

/* Set some custom headers */
/* Send response with custom headers and body set as the
* string passed in user context*/
constchar* resp_str = (constchar*) req->user_ctx;
char*file_name ="/sdcard/html/index.html";
intfileSize = myLogFileSize(file_name);
FILE* fileFD = fopen( file_name,"r+");
if( fileFD ==NULL)
{
constchar* resp_str = (constchar*) req->user_ctx;
ESP_LOGI(TAG,"File not found => %s", file_name);
httpd_resp_send(req, resp_str, HTTPD_RESP_USE_STRLEN);
}
else
{

intread_len =0;
char* fileBuf =NULL;
fseek( fileFD,0, SEEK_END );
fileSize = ftell( fileFD );
fseek( fileFD,0, SEEK_SET );
fileBuf = (char*)malloc( fileSize +1);
memset( fileBuf,0, fileSize +1);
read_len = fread( fileBuf,1, fileSize, fileFD );
fclose( fileFD );
resp_str = fileBuf;
ESP_LOGI(TAG,"Found file => %s", resp_str);
httpd_resp_send(req, resp_str, HTTPD_RESP_USE_STRLEN);
free( fileBuf );
}

/* After sending the HTTP response the old HTTP request
* headers are lost. Check if HTTP request headers can be read now. */
if(httpd_req_get_hdr_value_len(req,"Host") ==0) {
ESP_LOGI(TAG,"Request headers lost");
}
returnESP_OK;
}

uptime_handler獲取系統 運行時長，返回

staticesp_err_tuptime_handler(httpd_req_t*req)
{
uint64_tuptime_microseconds = esp_timer_get_time();// 獲取運行時長（微秒）
uint32_tuptime_seconds = uptime_microseconds /1000000;// 轉換為秒

ESP_LOGI("System Uptime","System has been running for %lu seconds", uptime_seconds);
charresponse[64];
snprintf(response,sizeof(response)," %lu seconds", uptime_seconds);

httpd_resp_set_hdr(req,"Access-Control-Allow-Origin","*");
// httpd_resp_set_hdr(req, "Content-Type", "text/plain");
httpd_resp_send(req, response, HTTPD_RESP_USE_STRLEN);
returnESP_OK;
}

5、實驗效果

我們通過模組的IP或者綁定的mdns域名(什么是mdns可以見我之前的文章:你的ESP32設備有域名嗎？我的有！)訪問，可以獲取到靜態資源和動態的模組運行時長。

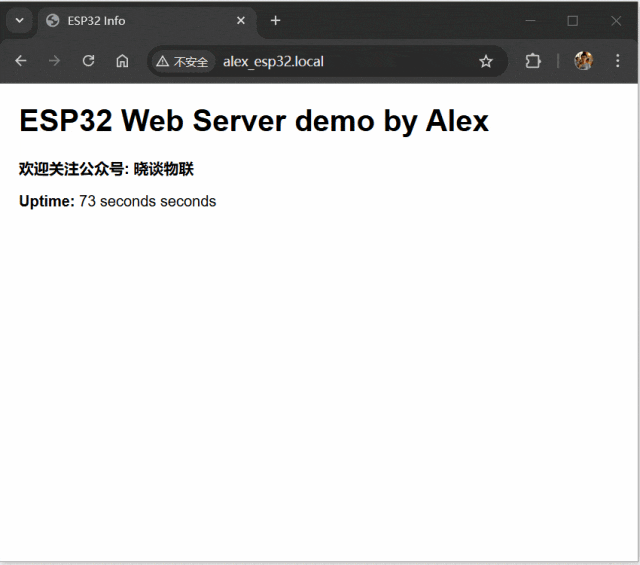

效果如下圖展示(運行秒數在遞增)

6、結論

通過樂鑫提供的esp_http_server組件，我們?cè)贓SP32上成功運行了一個簡單的web server，可以展示一些靜態和動態資源。

后續我將用這個技術原理來實現更多的功能，比如：

通過網頁對ESP32進行配網；

如何基于網頁進行實時通訊；

通過網頁控制ESP32的外設如GPIO、串口等功能；

溫馨提醒: 公眾號后臺私信ESP32 Web Server可獲取完整工程；

最后大家覺得這個技術還可以用來做什么有趣的應用，歡迎留言討論。
