概述
LT5528 是一款專為包括無線基礎設施在內的高性能無線應用而設計的直接 I/Q 調制器。 它允許使用差分基帶 I 和 Q 信號來對一個 RF 信號進行直接調制，并支持 PHS、GSM、EDGE、TD-SCDMA、CDMA、CDMA2000、W-CDMA 及其他系統。 也可通過向I和 Q 輸入端施加 90℃ 移相信號來把該器件配置成一個圖像載波抑制上變頻混頻器。 I/Q 基帶輸入包括電壓至電流轉換器，而這些轉換器又負責驅動雙平衡混頻器。 這些混頻器的輸出被相加并輸送至一個片上 RF 變壓器，該 RF 變壓器將差分混頻器信號轉換為一個 50Ω 單端輸出。 四個平衡 I 和 Q 基帶輸入端口用于通過一個具有約 0.5V 共模電壓電平的電源進行 DC 耦合。 LO 通路包括一個具有單端輸入的 LO 緩沖器和負責生成用于混頻器的 LO 驅動電壓的精準正交發生器。 電源電壓范圍為 4.5V 至 5.25V。
數據表：*附件：LT5528 1.5GHz 至 2.4GHz高線性度直接正交調制器技術手冊.pdf

應用

• DCS、PCS 和 UMTS 頻段的基礎設施發送
• PCS 和 UMTS 頻段的圖像載波抑制上變頻混頻器
• 用于 1.5GHz 至 2.4GHz 本機振蕩器信號的低噪聲可變移相器
  特性
• 直接轉換至 1.5GHz ～ 2.4GHz
• 高 OIP3：在 2GHz 時為 21.8dBm
• 5MHz 偏移條件下的低輸出噪聲層：
  • 無 RF：-159.3dBm/Hz
  • POUT = 4dBm：-151.8dBm/Hz
• 四通道 W-CDMA ACPR：在 2.14GHz 時為 -66dBc
• 集成 LO 緩沖器和 LO 正交相位發生器
• 50Ω AC 耦合單端 LO 和 RF 端口
• 至基帶輸入的 50Ω DC 接口
• 低載波漏泄：在 2GHz 時為 -42dBm
• 高圖像載波抑制：在 2GHz 時為 45dB
• 16 引腳 QFN 4mm × 4mm 封裝
  基帶輸入(BBPI、BBMI)、(BBPQ、BBMQ)提供約2.9kQ的差分輸入阻抗。在四個基帶輸入的每一個輸入端，都集成了一個使用2002和1.8pF接地的低通濾波器(見圖1)，將基帶帶寬限制在約250MHz(-1dB點)。共模電壓約為2.06Vand，與溫度略有關系。TA =–40°C時，共模電壓約為2.19V，TA = 85℃時約為1.92V。
  如果I/Q信號通過DC耦合到LT5518，則I和Q輸入的共模電壓電平必須約為2.06V，以便對LT5518進行適當?shù)钠谩Ｒ恍㊣/Q測試發生器允許獨立設置共模電壓。這種情況下，這些發生器的共模電壓必須設置為1.03V，以匹配LT5518內部偏置，因?yàn)閷?duì)于直流信號，沒有–6dB源負載分壓(見圖2)。

  圖7顯示了EN引腳接口的簡化示意圖。開啟LT5518所需的電壓為1.0V。要禁用(關閉)芯片，啟用電壓必須低于0.5V。如果EN引腳未連接，則芯片被禁用。該EN =低電平條件由75k2片內下拉電阻保證。EN引腳上的電壓不得超過Vcc 0.5v以上，這一點很重要，如果發生這種情況，整個芯片電源電流可以通過EN引腳ESD保護二極管獲得。可能會導致芯片損壞。

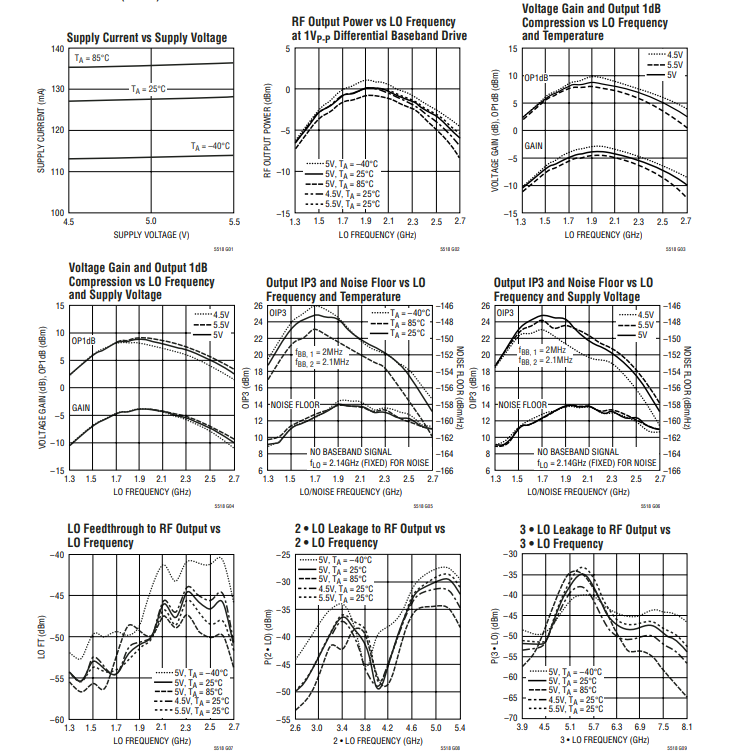

典型性能特征
