隨著車載娛樂、音響系統及智能駕駛技術的快速發展，車載A2B（Automotive Audio Bus）系統在現代汽車中得到了廣泛應用。A2B系統是一種高性能音頻總線技術，支持多節點音頻傳輸，廣泛應用于車載音頻系統，特別是在車輛內多個音頻設備之間的高速信號傳輸中發揮著重要作用。為了確保A2B系統能夠提供高質量的音頻傳輸和穩定的性能，可以通過數據采集系統對A2B發出的信號進行采集和分析。通過對這些信號的分析，可以全面評估A2B系統的傳輸能力和音頻質量。

度緯科技基于高性能數據采集系統，提供了一套車載A2B聲學采集與分析的測試方案。通過對車載A2B系統的音頻數據進行采集、分析與監控，能夠全面評估其在實際使用中的穩定性、音頻質量和系統響應能力。這為后續的性能優化、問題診斷及應用拓展提供了堅實的數據支持。

本測試系統主要對以下設備進行數據采集與分析：A2B音頻模塊、攝像頭、雨量傳感器和GPS定位模塊。A2B音頻模塊負責傳輸車內音頻信號，數據采集系統通過A2B音頻模塊采集并分析這些信號，以評估其傳輸質量與穩定性。攝像頭提供車內環境的視覺數據，記錄車內情況，以便分析與音頻信號的關系。雨量傳感器則采集車內環境的雨量數據，為測試提供與環境條件相關的參考，幫助分析雨量對音頻信號的影響。GPS定位模塊用于獲取車速、時間及地理位置信息，這些數據與音頻信號同步，可為測試提供更多維度的數據支持。

在本測試系統中，A2B音頻信號通過數據采集系統中的A2B采集卡接收。其他被測設備，包括攝像頭、GPS模塊和雨量傳感器，均通過專用接口連接到數據采集系統的控制器。這些設備提供的數據將被集中處理，確保測試結果的全面性和準確性。顯示模塊則實時展示測試結果，幫助操作人員監控系統的狀態和測試進度。系統的供電模塊通過點煙器提供電力支持，為所有組件提供穩定的電力保障，確保設備在測試過程中的正常運行。供電模塊確保數據采集系統、A2B采集卡及其他傳感器的穩定工作，保證測試數據的連續性和可靠性。

圖?1?測試系統示意圖

本測試方案具備多項技術優勢，具體如下：

核心產品自研：度緯科技自主研發了存儲卡、控制器、數據采集機框等關鍵設備。這些自研產品確保了整體系統的兼容性和一致性，簡化了售后維護流程，并提供了更加穩定可靠的技術支持。

單設備多節點音頻采集：系統支持同時采集10個節點、32通道的A2B音頻數據。通過單設備采集，無需多個聲卡并聯，簡化了系統架構，提升了音頻數據采集效率，減少了設備間的連接復雜性。

集成化存儲與傳感器接入：系統配備了16TB內存的存儲卡，可以直接安裝在PXIE機框中，顯著提高了存儲效率。其他傳感器則可通過USB直接接入控制器，省去了外接硬盤和擴展塢的需求，優化了系統空間利用并簡化了設備連接。

系統集成度與可靠性：所有采集模塊均集成于數據采集系統內，這種高集成度的設計有效減少了車輛顛簸等因素對系統連接的影響，降低了線路脫落的風險，提高了系統的穩定性和可靠性，確保了系統能夠在復雜環境下長期穩定運行。

高性能數據處理：數據采集控制器的性能優于常規三防平板，顯著提高了數據處理速度和系統響應能力。通過優化數據處理，確保測試數據能夠實時傳輸和準確記錄，從而滿足高要求的測試環境。

本測試方案核心測試設備為：PXIe控制器，存儲卡和A2B采集卡。具體設備介紹如下：

存儲卡：

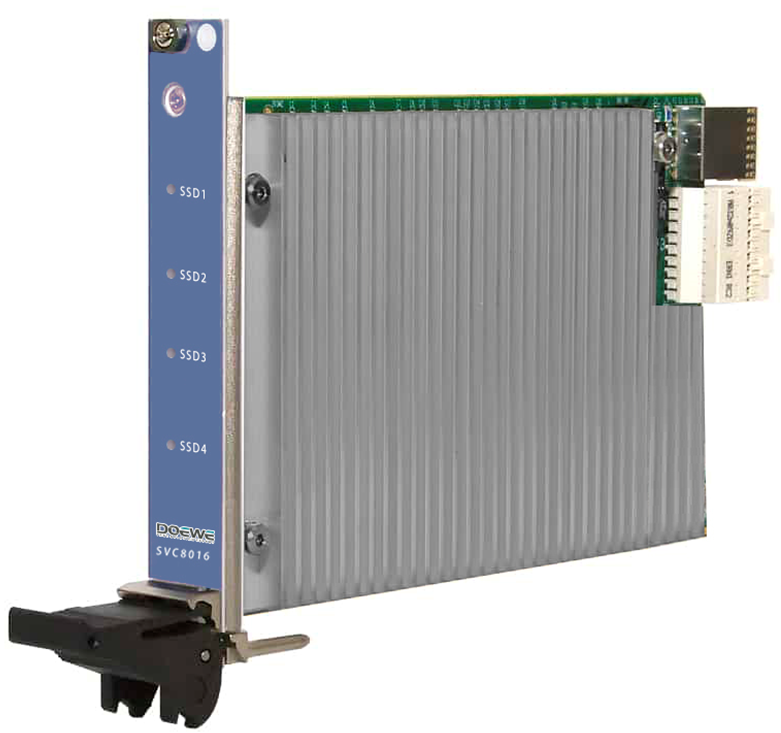

ASMC_PXIe-8016型PXIe固態存儲模塊采用標準模塊化設計，基于NVME協議，在緊湊的3U槽位結構上實現了最大16TB的信號存儲，且傳輸帶寬大于6GB/s。該存儲卡具有高集成度和靈活應用，能夠廣泛應用于各類整機設備、系統及部件的開發與測試。其接口為PCI Express X8 GEN3，確保了高效的數據傳輸和穩定性，尺寸為3U單槽存儲卡，重量較輕，便于系統集成。

圖?2?存儲卡

控制器：

ASMC_PXIe-1216是一款3U PXIe刀片處理器，搭載Intel? Core? i7-6820EQ處理器，支持四核/八線程，處理速度高達2.8GHz，提供強大的計算性能。該控制器標配16GB內存（最高支持48GB），并配有512GB SATA SSD存儲。其支持Windows 7/10操作系統，具備USB 3.04、USB 2.02和雙10/100/1000Mbps網口，適合用于高性能數據采集與控制任務，廣泛應用于軍事、運輸、測試等領域。

圖?3?控制器

A2B采集卡：

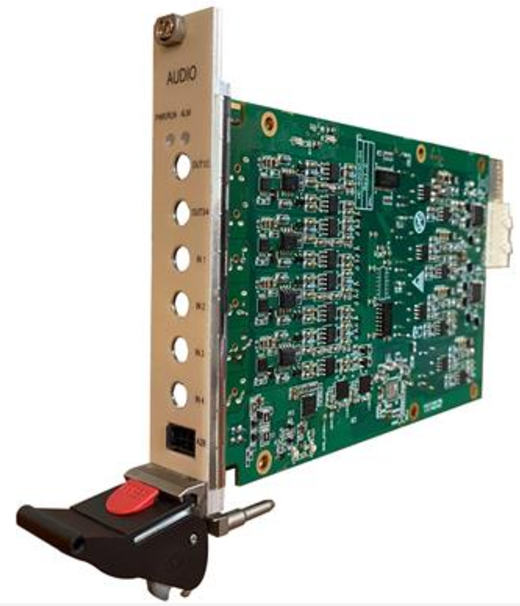

PXIe-AUDIO音頻測試卡符合PXIe 2.0規范，采用3U緊湊設計，具備高精度音頻信號采集與播放功能。它支持24bit分辨率、48kHz采樣率，并支持最多10個節點、32通道的A2B總線主從節點測試，適用于復雜的音頻傳輸系統。該卡的模塊化設計使其能夠靈活集成于PXIe系統中，提供高效、精準的音頻數據采集與分析。

圖?4 A2B采集卡

本測試方案結合高性能的數據采集系統，針對車載A2B音頻系統的信號采集與分析提供了一整套可靠的解決方案。通過自主研發的核心設備、集成化的系統設計和高效的數據處理能力，系統能夠高效穩定地進行車載A2B音頻數據的實時采集與分析，確保測試數據的準確性和可靠性。方案在多節點音頻采集、設備集成度以及系統可靠性等方面具有顯著優勢，為后續的性能優化、問題診斷及應用拓展提供了堅實的數據支持。隨著車載娛樂和智能駕駛技術的持續發展，本方案將在車載音頻系統的測試與分析中發揮越來越重要的作用，推動相關技術的進一步創新與應用。

度緯科技始終致力于在數據采集領域中實現創新、獨特和可靠的產品方案。我們深知，這些要素是企業在市場競爭中立足的基石。正因為如此，我們將創新的靈感來源于客戶的真實應用需求，而非僅僅為了展示華而不實的產品特性。通過不斷優化和提升數據采集方案，度緯科技助力合作伙伴邁向高效精準的未來。歡迎選擇度緯科技，共同開啟數據采集的新篇章。聯系電話010-64327909。
