HFA1130 850MHz、輸出限制、低失真電流反饋運算放大器應用筆記
HFA1130 是一款高速寬帶電流反饋放大器，具有可編程輸出限制。它采用 Intersilis 專有的雙片 UHF-1 工藝，是任何半導體制造商提供的最快的單片放大器。
該放大器是需要輸出限制的高頻應用的理想選擇，尤其是那些需要超快過驅恢復時間的應用。輸出限制功能允許設計人員設置最大正負輸出電平，從而保護后期免受損壞或輸入飽和。亞納秒級的過驅恢復時間迅速將放大器恢復到 Tinea 狀態，從而進入過載條件。
數據表：*附件：HFA1130 850MHz、輸出限制、低失真電流反饋運算放大器應用筆記.pdf
特性
- 用戶可編程輸出電壓限值
- 低失真 （30MHz， HD2）： -56dBc
- -3dB 帶寬：850MHz
- 非常快的轉換速率：2300V/μs
- 快速建立時間 （0.1%）： 11ns
- 出色的增益平坦度
- （100MHz）：0.14分貝
- （50MHz）：0.04分貝
- （30MHz）：0.01分貝
- 高輸出電流：60mA
- 高速恢復： <1ns
- 無鉛（符合 RoHS 標準）
應用
典型性能曲線
引腳圖

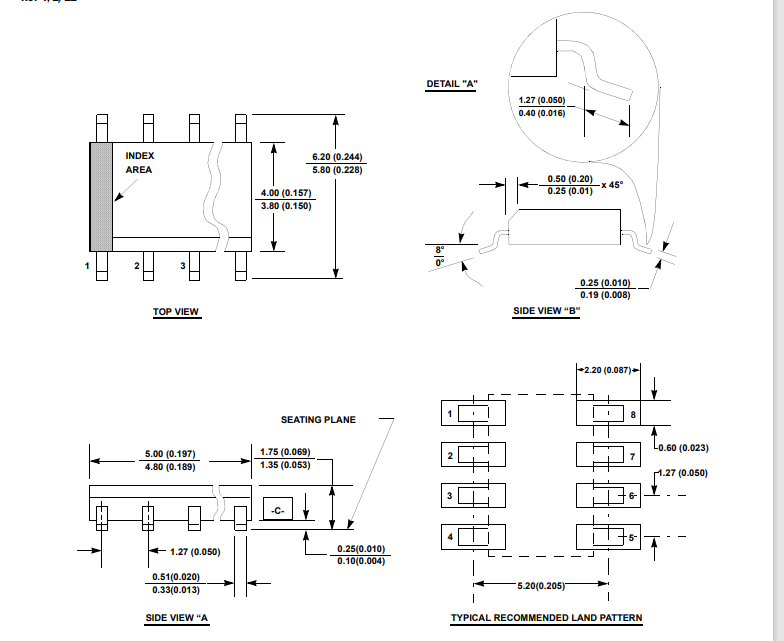

封裝外形圖
