簡介
HFA1135 是一款高速、低功耗電流反饋放大器，采用 Intersil 專有的互補雙極 UHF-1 工藝構建。該放大器通過 VH 和 VL 引腳具有用戶可編程輸出限制功能。HFA1135 是需要輸出限制的高速、低功耗應用（例如閃存 A/D 驅動器）的理想選擇，尤其是那些需要快速高速恢復時間的應用。限制功能允許設計人員設置最大和最小輸出電平，以保護下游級免受損壞或輸入飽和。亞納秒級的高速恢復時間確保在高速模式下快速恢復線性作。分量和復合視頻系統也受益于該運算放大器的性能，如增益平坦度、差分增益和相位規格所示。HFA1135 是 CLC501 和 CLC502 的低功耗、高性能升級版。
數據表：*附件：HFA1135 360MHz、低功耗、視頻運算放大器，帶輸出限制應用筆記.pdf
特性

• 用戶可編程輸出電壓限制
• 快速高速恢復 <1ns
• 低電源電流 6.8mA
• 高輸入阻抗 2MΩ
• 寬 -3dB 帶寬 360MHz
• 非常快的轉換速率 1200V/μs
• 增益平坦度 （至 50MHz） ±0.07dB
• 差分增益 0.02%
• 差分相位 0.04 度
• 引腳兼容升級到 CLC501 和 CLC502
• 提供無鉛 Plus 退火（符合 RoHS 標準）

應用

• Flash A/D 驅動程序
• 高分辨率顯示器
• 專業視頻處理
• 視頻數字化板/系統
• 多媒體系統
• RGB 前置放大器
• 醫學成像
• 手持式和小型化射頻設備
• 電池供電通信
  引腳功能圖

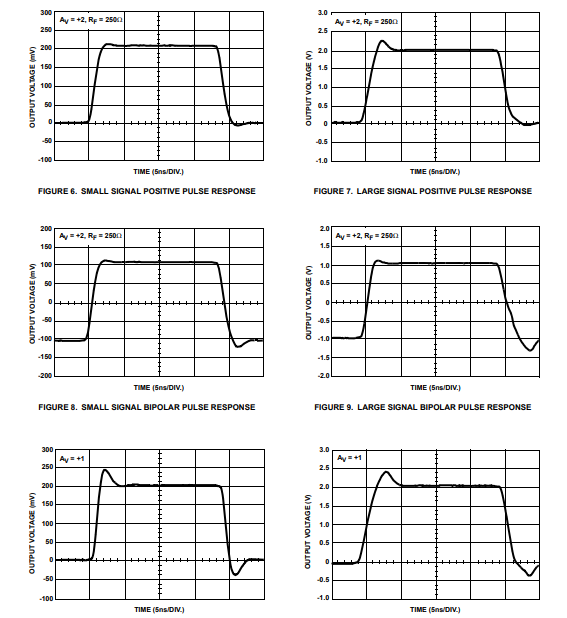

  典型性能曲線
