概述
HFA1105 是一款高速、低功耗電流反饋放大器，采用 Intersil 專有的互補雙極 UHF-1 工藝構建。該放大器將低功耗 （58mW） 和高性能完美結合。轉換速率、帶寬和低輸出阻抗 （0. 08Ω） 使該放大器成為驅動 Flash ADC 的不錯選擇。分量和復合視頻系統也受益于該運算放大器出色的增益平坦度以及良好的差分增益和相位規格。該HFA1105非常適合與 Intersil 的視頻交叉點交換機系列（HA4201、HA4600、HA4314、HA4404、HA4344）連接，以創建高性能、低功耗的切換器和路由器。HFA1105 是 CLC406 的低功耗、高性能升級版。對于具有輸出禁用或輸出限制功能的同類放大器，請分別參見 HFA1145 和 HFA1135 的數據表。對于軍用級產品，請參閱 HFA1145/883 數據表。
數據表：*附件：HFA1105 330MHz、低功耗、電流反饋視頻運算放大器應用筆記.pdf
特性

• 低電源電流 5.8mA
• 高輸入阻抗 1MΩ
• 寬 -3dB 帶寬 330MHz
• 非常快的轉換速率 1000V/μs
• 增益平坦度 （至 75MHz） ±0.1dB
• 差分增益 0.02%
• 差分相位 0.03 度
• CLC406 的引腳兼容升級

應用

• Flash A/D 驅動程序
• 視頻切換和路由
• 專業視頻處理
• 視頻數字化板/系統
• 多媒體系統
• RGB 前置放大器
• 醫學成像
• 手持式和小型化射頻設備
• 電池供電通信
  引腳功能圖

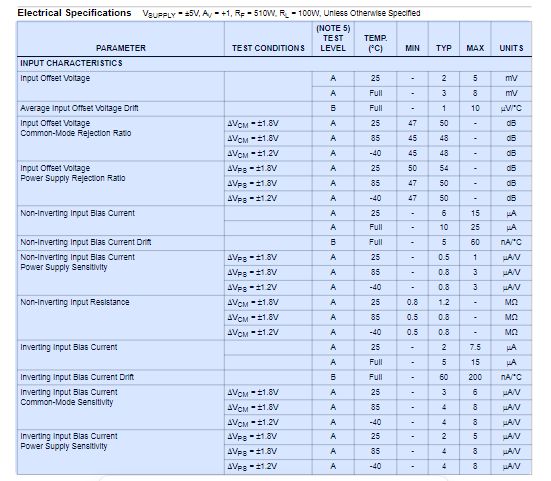

  電氣規格


應用信息

盡管電流反饋放大器的帶寬對閉環增益的依賴性不如電壓反饋放大器嚴重，但增益越高，帶寬可能會明顯降低。通過利用電流反饋放大器在帶寬和 RF 之間的獨特關系，可以最大限度地減少這種降低。所有電流反饋放大器都需要一個反饋電阻器，即使是單位增益應用， 與內部補償電容器一起設置頻率響應的主極點。因此，放大器的帶寬與 RF 成反比。HFA1105 設計針對 t 進行了優化，增益為 +2。降低 會降低穩定性，導致過度的峰值和過沖（注意：電容反饋會因?yàn)轭l率越高時反饋?zhàn)杩菇档停矔?huì)導致同樣的問題）。然而，在更高的增益下，放大器更穩定，因此 可以降低，以犧牲穩定性來換取帶寬。

下表列出了各種增益的推薦 值和預期帶寬。對于增益 +1，需要一個與 +IN 串聯的電阻器 （+RS） 來減少增益峰值并提高穩定性。

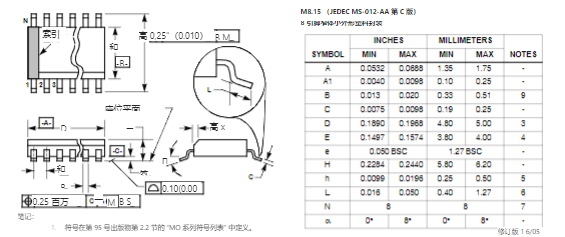

小外形塑料封裝（SOIC）
