本應用筆記比較了電壓反饋型(VFB)和電流反饋型(CFB)運算放大器的基本性能特征，面向不熟悉CFB放大器的工程師。熟悉該主題的讀者可以直接閱讀第9頁的表l，該表總結了本應用筆記中討論的主要特性。
附件：*附件：AN1993：電壓反饋與電流反饋運算放大器.pdf
電流反饋(CFB)運算放大器已經存在了30多年。它們專為極高的高速性能而設計，這是電壓反饋(VFB)放大器在當時無法實現的。FB放大器已經迎頭趕上，有時甚至比CFB的同類產品表現更好。然而，CFB放大器與VfB相比有一個主要優勢，它可以在很寬的信號增益范圍內保持帶寬。VFB放大器依賴于增益帶寬，這意味著它們的帶寬隨著信號增益的增加而減小。CFB放大器通常用于高速應用，而VFB放大器則優選用于精密應用。

VFB放大器有兩個對稱的高阻抗輸入。負輸入為高阻抗的事實使得由輸出電壓VO驅動的反饋網絡工作在電壓源模式。這里，該電壓源的串聯源阻抗是Rp和RG的并聯電路；此電壓源的輸出連接到反相輸入，在此引腳上提供電位v。同相輸入端的電位VP1等于信號輸入電壓V1。因此，兩個輸入電位之差就是誤差電壓，經過放大后產生Vo(圖1)。
與VFB放大器不同，CFB放大器具有不對稱輸入。在內部，同相輸入通過一個單位增益緩沖器連接到反相輸入。因此，同相輸入呈現緩沖器輸入的高阻抗，而反相輸入向反饋網絡呈現緩沖器輸出的低阻抗。這種低輸入阻抗使反饋網絡工作在電流源模式。該電流源的并聯源阻抗也是Rp和RG的并聯電路。正常工作時，輸入電壓VI將電流ip驅動到同相輸入端，反饋電流源的輸出將電流in驅動到反相輸入端。兩個輸入電流之差就是誤差電流，即。該誤差電流被驅動至內部高阻抗級，從而產生輸出電壓Vo(圖2)。

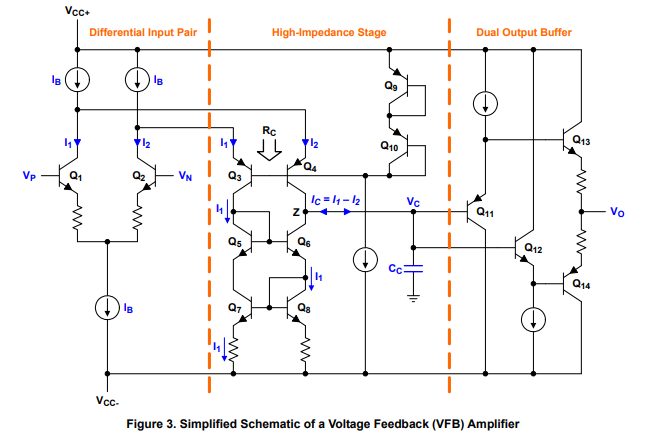

圖3顯示了電壓反饋放大器的簡化原理圖，由差分輸入放大器、高阻抗級和輸出緩沖器組成。

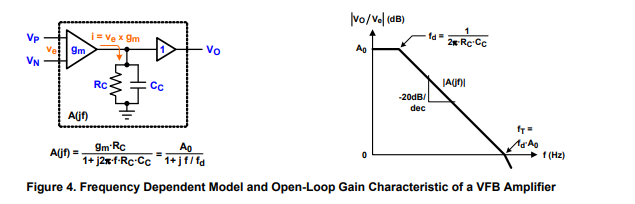

圖4顯示了VFB運算放大器的頻率相關模型及其增益-頻率特性。這里，gm Rc的乘積是數據手冊中通常規定的DC開環增益Ao，fa是主極點頻率。這是Cc電抗等于RC值的頻率，開環增益A(f)在20dB/decade時開始滾降。
