HA5023系列雙通道125MHz視頻電流反饋放大器應用筆記
HA5023是一款寬帶寬、高轉換速率的放大器，專為增益在1到10之間的視頻應用優化。它是一款電流反饋放大器，因此在較高的閉環增益下，其帶寬衰減比電壓反饋放大器要小。
低差分增益和相位、0.1dB增益平坦度以及能夠驅動兩條75Ω終端電纜的能力，使得該放大器非常適合要求苛刻的視頻應用。
電流反饋設計允許用戶利用放大器帶寬對反饋電阻的依賴性。通過減小RF，可以增加帶寬以補償高閉環增益或重負載下的帶寬下降。
HA5023的性能與廣受歡迎的Intersil HA-5020非常相似。
數據表：*附件：HA5023系列雙通道125MHz視頻電流反饋放大器應用筆記.pdf
特性
- 寬單位增益帶寬：125MHz
- 轉換速率：475V/μs
- 輸入失調電壓：800μV
- 差分增益：0.03%
- 差分相位：0.03°
- 每個放大器的電源電流：7.5mA
- ESD保護：4000V
- 在±5V電源下保證規格
- 提供無鉛加退火選項（符合RoHS標準）
應用
引腳圖
絕對最大額定值
- V+和V-端子之間的電壓：36V
- 直流輸入電壓（注3）：±電源電壓
- 差分輸入電壓：10V
- 輸出電流（注4）：短路保護
- ESD等級（注3）：人體模型（根據MIL-STD-883方法3015.7）：2000V
工作條件
- 溫度范圍：-40°C至85°C
- 電源電壓范圍（典型值）：±4.5V至±15V

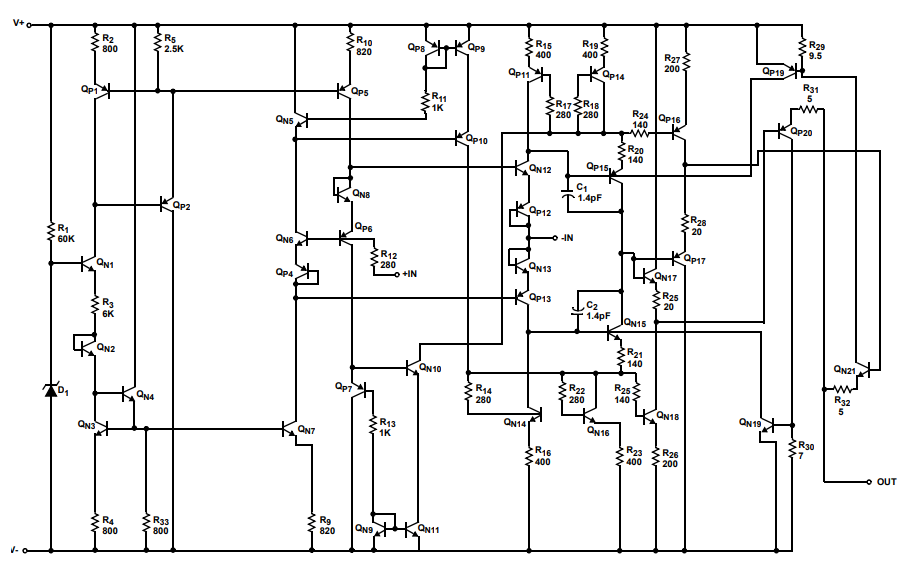

功能框圖
