簡介
低噪聲和高性能是描述 HA-5102 和 HA-5104 的關鍵詞。這些通用放大器提供一系列動態規格，包括 3V/μs 轉換速率和 8MHz 帶寬。與這些突出參數相輔相成的是 4 的極低噪聲規格。3kHz 時為 1nV/√Hz。這些運算放大器采用 Intersil 高頻 DI 工藝制造，還提供出色的輸入規格，例如 0.5mV 偏移電壓和 30nA 偏移電流。與這些規格相輔相成的是 108dB 開環增益和 60dB 通道分離。HA-5102/04 的功耗非常適中（雙通道為 90mW/封裝，四通道為 150mW/封裝），還提供 15mA 的輸出電流。這種令人印象深刻的功能組合使該系列放大器非常適合從音頻放大器和有源濾波器到最苛刻的信號調節和儀表電路的設計。這些運算放大器提供雙通道或四通道形式，具有行業標準引腳布局，可與大多數其他雙通道和四通道運算放大器立即互換。HA-5102 Dual， Comp. HA-5104 Quad， Comp. 請參閱軍用產品的 /883 數據表。
下載：*附件：HA-5104雙通道和四通道、8MHz和60MHz、低噪聲運算放大器應用筆記.pdf
特性

• 低噪聲 4.3nV/√Hz
• 帶寬 8MHz （補償）
• 轉換速率 3V/μs（補償）
• 低偏移電壓 0.5mV
• 提供 Dual 或 Quad

應用

• 高 Q，有源濾波器
• 音頻放大器
• 儀表放大器
• 集成商
• 信號發生器
  引腳圖

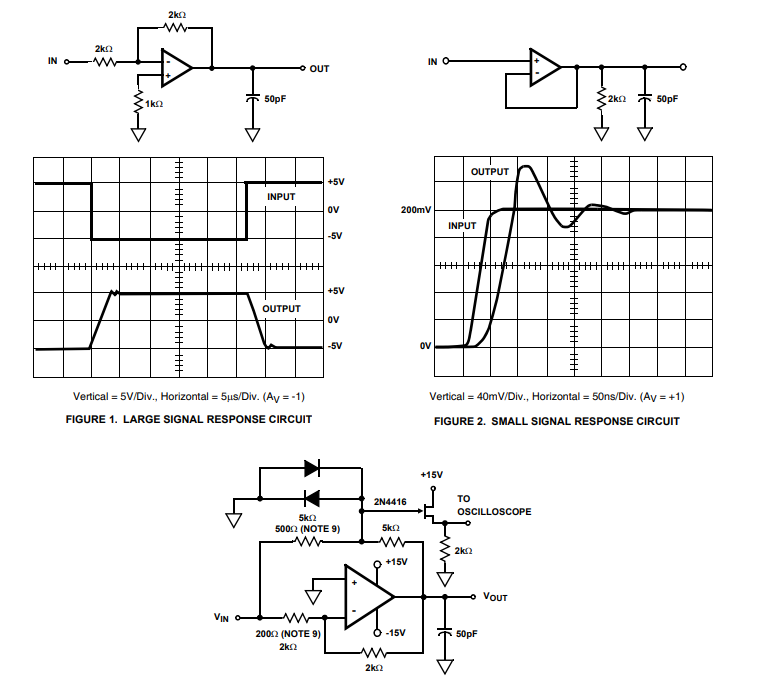

  測試電路和波形
