許多傳感器信號放大器處理極小輸入信號的調理。它們的高信號增益要求信號路徑具有極低的失調電壓、隨時間和溫度變化的低失調電壓漂移以及高增益精度。為了用標準線性元件滿足這些要求，需要系統級自動校準和多級放大器。然而，這使得硬件和軟件設計變得復雜，增加了設計成本，并且減慢了新產品的上市時間。

下載：*附件：自穩零放大器：高增益?zhèn)鞲衅餍盘?hào)放大器的理想選擇.pdf
另一種方法是使用具有低失調和漂移以及高開環增益(AoL)的元件來實現高增益精度。迄今為止，AoL最高、失調和漂移最低的放大器是自穩零放大器，如Renesas ISL28134。該放大器通過片內實現的連續運行校準機制來實現高DC精度。ISL28134的典型值為0.2uV輸入失調和0.5 NV/°C失調漂移/溫度漂移，甚至可以滿足DC精度的最高要求。
本技術簡介解釋了自穩零校準技術，并將ISL28134的噪聲頻譜與標準CMOS運算放大器的噪聲頻譜進行了比較。本技術簡介以四個應用示例說明ISL28134在DC和寬帶交流應用中作為熱電偶放大器和校準放大器的用途。
圖1顯示了自穩零放大器的原理結構。這里，寬帶主放大器(AM)由并行調零放大器(AN)進行失調校正。整個放大器的失調校正發生在自穩零時鐘頻率(fAz)的一個周期內，分為兩種工作模式:自穩零階段和放大階段。

產生fAz的振蕩器(OSC)通過將兩個開關驅動至位置1來啟動自穩零階段。由多個放大級組成的零點放大器的輸入端短接在一起，其輸出端連接到電容C1。在此配置中，測量自己的輸入失調電壓，并將其存儲在C1上。從數學上講，我們可以將C1的電壓表示為Vc1 = Gg(AINVosN-AzVc1 ),通過簡單的重排，如等式1所示。

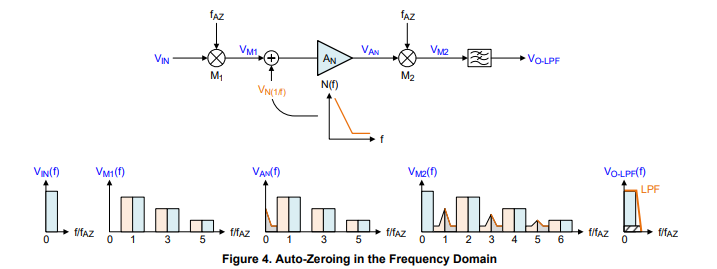

圖4通過展示頻域采樣的效果來描述降噪過程。輸入信號的采樣構成調制，fAz作為載波，ViN(或fN)作為調制信號。S1和S2這兩個開關都被M1和M2這兩個調制器所取代。圖4中的VM1(f)顯示，VIN的第一次調制導致fiN的邊帶位于fAz-的奇次諧波兩側
