EtherNetIP轉ModbusTCP網關，給風電注入“超級賽亞人”能量

在工業通信領域，常常需要將不同網絡協議的設備和系統連接起來，以實現更高效的數據交互和系統集成。比如，把EtherNet/IP設備及其網絡連接到ModbusTCP網絡系統，就能夠滿足復雜工業環境下多樣化的通信需求。

這一連接的實現，離不開特定的網關。這款穩聯技術EtherNet IP轉ModbusTCP網關擁有雙向數據交換的能力，它既可以讓現有的、成本較低的EtherNet IP設備順利集成到ModbusTCP網絡系統中，也能把ModbusTCP的數據傳輸給EtherNet/IP設備使用。

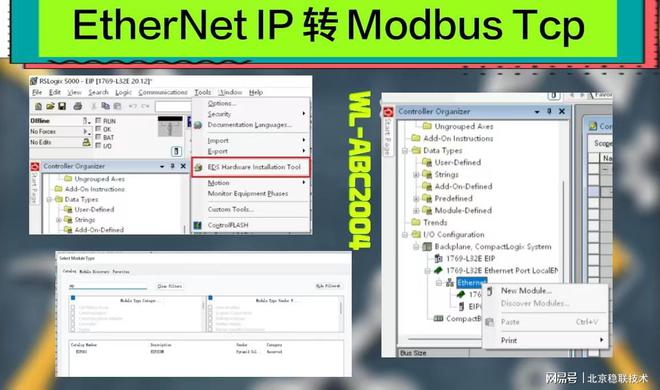

在網關設置方面，給網關通電后，需要用專門的配置軟件進行相關操作。在MODBUSTCP這一側，要輸入風力發電設備的IP地址范圍，比如192.168.10.10-192.168.10.20，同時參考設備通信手冊，確定數據標簽的訪問方式，并設置風速、轉速、功率等參數的數據長度和更新周期。而在EtherNet/IP側，主要是配置網關與遠程監控系統和數據分析系統的通信，將穩聯技術ModbusTCP轉EtherNet IP網關的IP地址設置為192.168.3.100，把從風力發電設備采集到的風速數據映射到EtherNet/IP的特定數據標簽，比如Tag_WindSpeed，同樣，轉速、功率等數據也依次映射到對應的標簽。

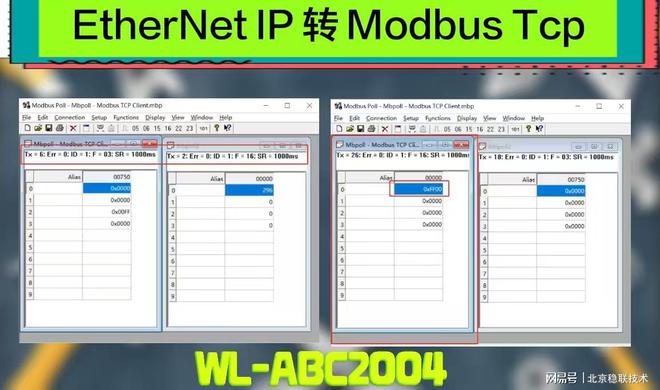

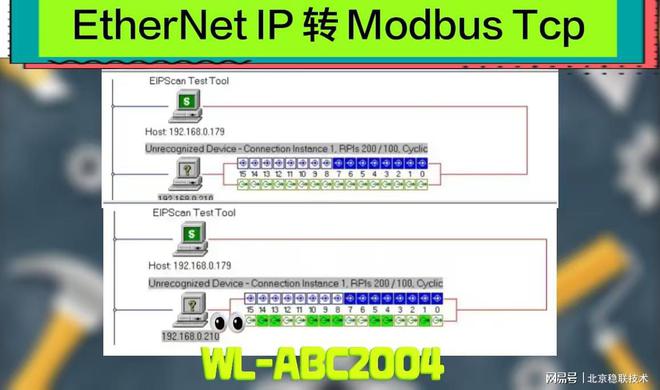

MODBUSTCP側ModbusPoll軟件在線觀察，所有命令界面無報錯信息顯示，Err指示數字不變化則通訊正常，EIPSCAN側通訊輸入輸出數據

通過TCP主站修改數據，觀察EIP端從站數據變化。

TCP主站寫入命令輸出，監控見圖如下：

通過EIP側從站修改數據，觀察TCP側主站數據變化。

EIP側模擬從站數據輸出，TCP側主站數據輸入，監控截圖：

完成設置后，遠程監控系統和數據分析系統就能通穩聯技術ModbusTCP轉EtherNet IP網關獲取風力發電設備的數據，從而實現對風電場的實時監控和數據分析。根據這些分析結果，可以對風電場的運行進行優化，像是調整葉片角度、控制發電功率等，以此提高發電效率和設備可靠性。與此同時，定期對網關及整個通信系統進行檢查和維護也很重要，這樣才能確保數據傳輸穩定。
