本研究案例探討了穩聯技術EthernetIP轉ModbusTCP網關(WL-ABC2004)在工業自動化領域的應用轉換，其目的在于實現與電能表的無縫連接。客戶提出的具體需求為將電機溫控器的參數集成至ABPLC系統中。為達成此目標，所必需的設備包括：一臺西門子1200PLC、一款性能穩定的EtherNETIP轉ModbusTCP網關，以及一臺電機溫控器。

先把你手頭穩聯技術的MODBUSTCP轉EtherNetIP網關（WL-ABC2004）的EDS文件拷貝到隨便哪個地方，然后打開RSLogix5000軟件，開始硬件設配。第一步是拖入網關的EDS文件。安裝好后，拖入新模塊，選“NewModule”選項。然后在EIP里找MODBUSTCP轉EtherNetIP網關模塊，模塊名是EIP001。雙擊這個模塊，修改參數。

在這一步，要修改MODBUSTCP轉EtherNetIP網關的設備名和IP地址。我們這個例子設備名是GW1，IP地址是192.168.1.11。然后點擊“Change”按鈕，修改數據輸入輸出的長度，我們這個例子是12字節。最后，把設配信息下載到PLC。

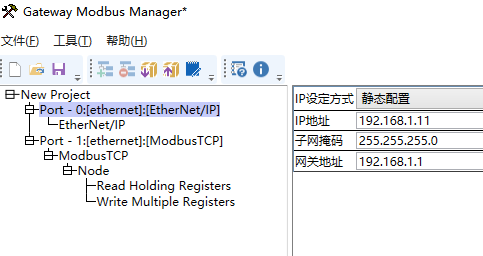

并打開EtherNETIP轉ModbusTCP網關設配軟件，新建選擇EIPMTC；修改穩聯技術EthernetIP轉ModbusTCP網關的IP地址（需與組態設配保持一致）；

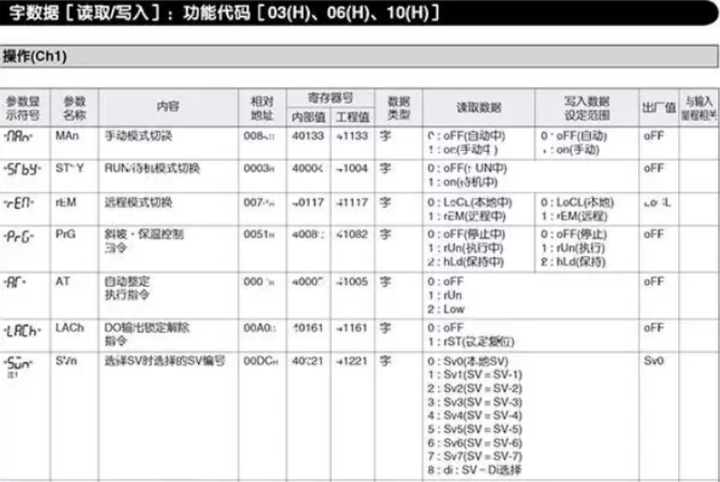

修改穩聯技術EthernetIP轉ModbusTCP網關的參數，確保與要連接的Modbus從站參數保持一致。打開從站通訊手冊，找到通訊參數一欄，設定好從站的參數后，根據手冊可得知，ModbusTCP的讀寫操作使用03H和06H,10H功能碼。首先設配EtherNETIP轉ModbusTCP網關的讀取參數。

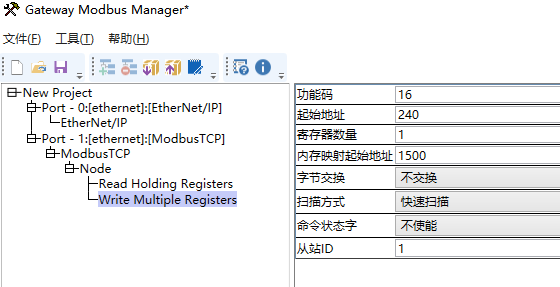

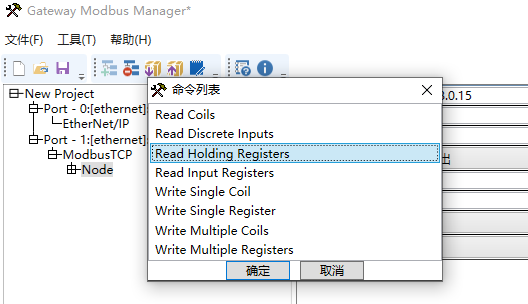

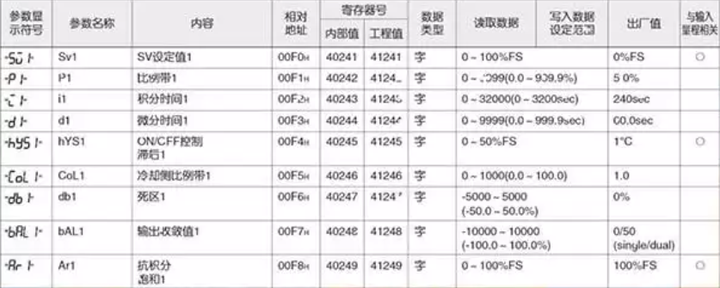

填寫ModbusTCP從站設備的站地址；拖入03H功能碼（讀保持寄存器）。從設備通訊手冊可得知需要讀取參數的寄存器地址；若需向SV1這個參數寫值，穩聯技術EthernetIP轉ModbusTCP網關的寫入地址為F0H的十進制數即240，寄存器數量為1，內存映射地址1500對應PLC的Q地址第一個字節；

在執行所有必需的設配程序之后，繼而進行的步驟是將參數設配至穩聯技術的EthernetIP轉ModbusTCP網關設備中。為保證參數調整的生效，必須對網關設備執行重啟操作。此步驟對于確保網絡通信的順暢至關重要，因此，強烈建議嚴格按照設備制造商提供的操作指南進行。
