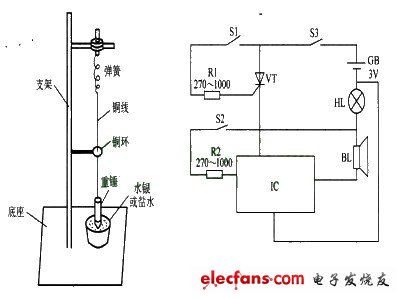

該家用地震報警器電路由觸發控制電路和聲光報警電路組成，如圖所示。觸發控制電路由觸發開關Sl、S2、電阻器Rl、R2和晶閘管(晶閘管(Thyristor)是晶體閘流管的簡稱，又可稱做可控硅整流器，以前被簡稱為可控硅;1957年美國通用電器公司開發出世界上第一款晶閘管產品，并于1958年將其商業化;晶閘管是PNPN四層半導體結構，它有三個極：陽極，陰極和門極; 晶閘管具有硅整流器件的特性，能在高電壓、大電流條件下工作，且其工作過程可以控制、被廣泛應用于可控整流、交流調壓、無觸點電子開關、逆變及變頻等電子電路中。)VT組成。

聲光報警電路由指示燈HL、音效集成電路IC和揚聲器BL組成。

觸發開關S2是由銅環和重錘與銅線構成的動合開關，用它來檢測地震橫波;S1是由重錘和盆內的水銀 (或鹽水)構成動合開關，它用來檢測地震縱波。S1和S2組成檢測裝置。

使用時，將檢測裝置安裝在室內墻壁上或窗臺上，若有地震活動，縱渡先傳到地面，重錘產生垂直震動并與水銀 (或鹽水)接觸 (即Sl接通)，使VT受觸發而導通，IC通電工作，BL發出短促的警報聲，同時HL點亮。橫波傳到地面，重錘產生水平位移，使重錘銅線與銅環相接觸 (即S2接通)，IC受觸發而改變報警聲。

調整Rl的阻值，可以改變VT觸發(觸發(是個特殊的存儲過程，它的執行不是由程序調用，也不是手工啟動，而是由事件來觸發，比如當對一個表進行操作時就會激活它執行。)導通的靈敏度，從而改變縱波測試的靈敏度。

調整R2的阻值，可以改變lC觸發的靈敏度，從而改變橫波測試的靈敏度 (縱波和橫波測試的靈敏度均不宜太高，以免誤報)。

元器件選擇

Rl和R2選用1/4W金屬膜電阻器或碳膜電阻器。

VT選用MCRlO0-6或BTl69型晶閘管。

IC選用KD9561型音效集成電路。

BL選用0.25W、8Ω的微型電動式揚聲器。

HL選用3.8V紅色指示燈。

S3選用微型單極撥動式開關。

重錘線使用Φ0.2mm、長0.5-1m的銅線，銅環孔徑為們Φ1.5mm，銅環與重錘的間距為10cm。
