      D51354圖象中放電路的應用電路圖

      電視機電路圖 ? 來源：adm.elecfans.co ? 作者：nana ? 2010-10-09 15:59 ? 次閱讀

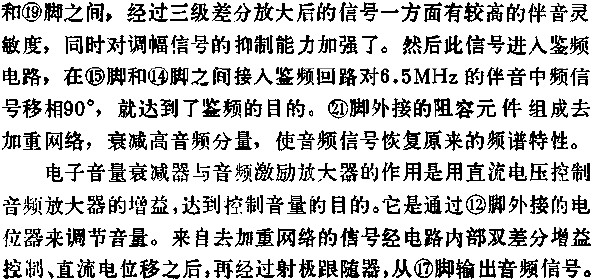

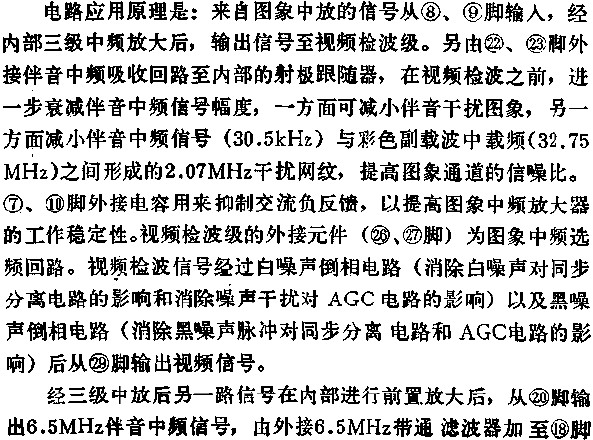

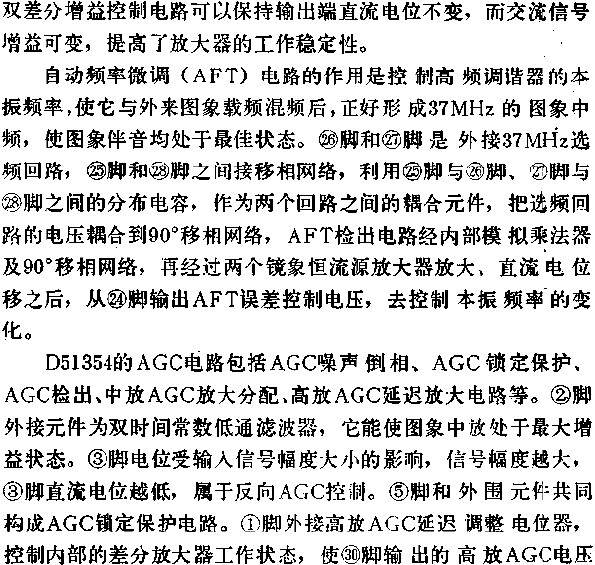

      D51354是一塊圖象中放及伴音信號處理電路.它的主要功能有:圖象中放,視頻檢波,中放及AGC,AFT,噪聲抵制,伴音中頻檢波,伴音中頻限幅放大,伴音鑒頻,電子音量衰減,音頻激勵放大等.電路內部功能方框圖及應用電路如圖所示.

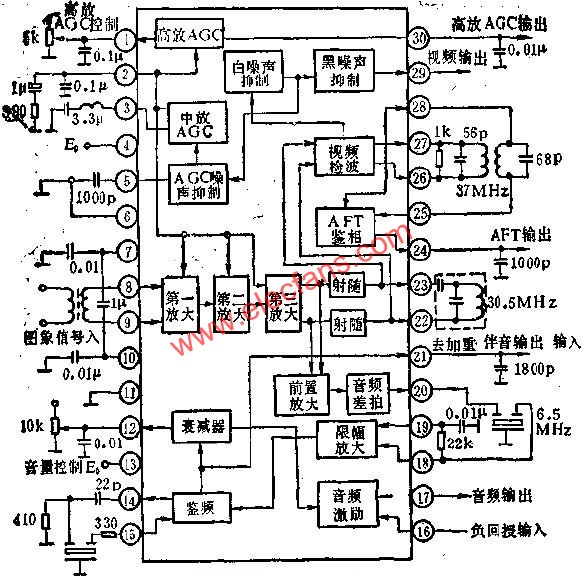

      D51354內部功能方框圖及應用電路圖 www.asorrir.com

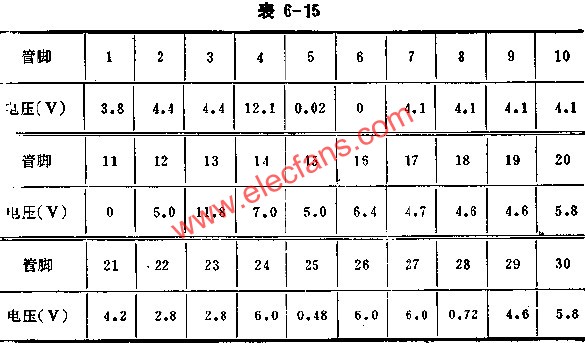

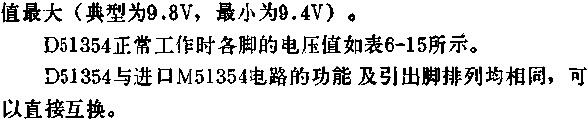

      D51354正常工作時各腳的電壓值 www.asorrir.com
