      BG5132圖象中放集成電路的應用電路圖

      電視機電路圖 ? 來源：adm.elecfans.co ? 作者：nana ? 2010-10-09 11:59 ? 次閱讀

      圖中所示是BG5132圖象中放集成電路的應用線路.它的主要功能包括中頻放大,視頻同步檢波,ANC,AGC及AFT等.

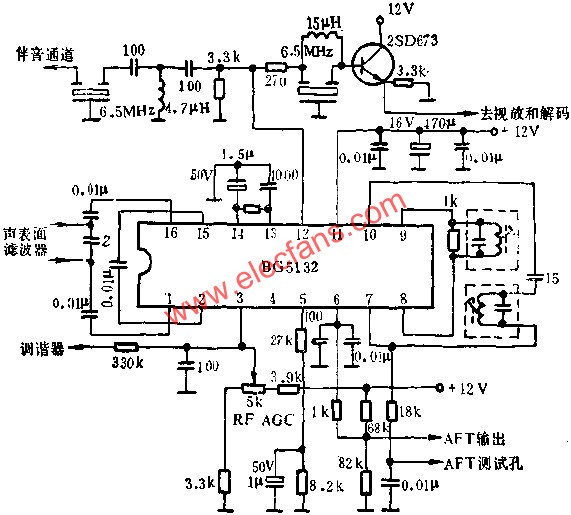

      BG5132圖象中放集成電路的應用電路圖 www.asorrir.com

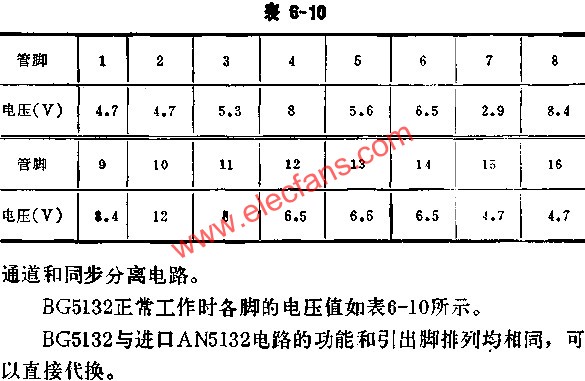

      BG5132正常工作時各腳的電壓值表 www.asorrir.com
