DC1366圖象中放集成電路的應用電路圖

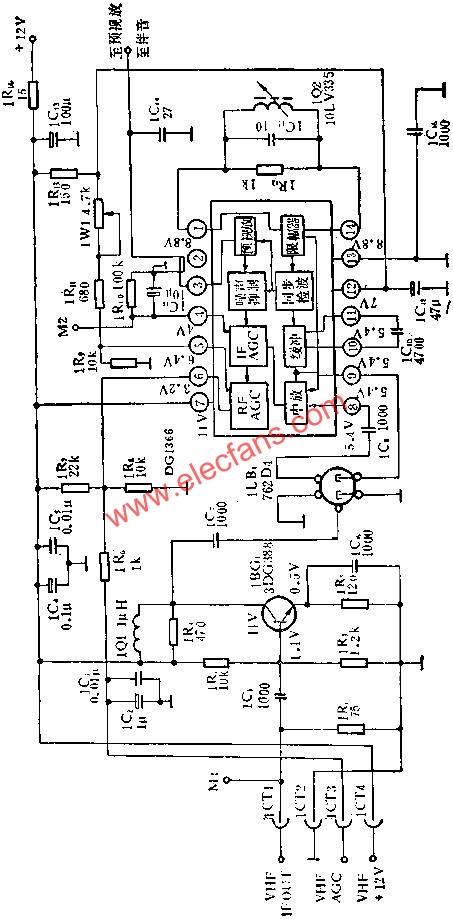

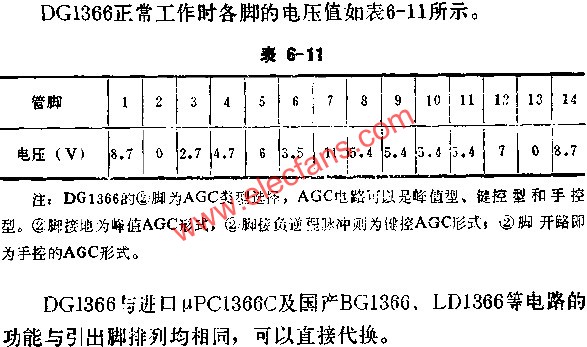

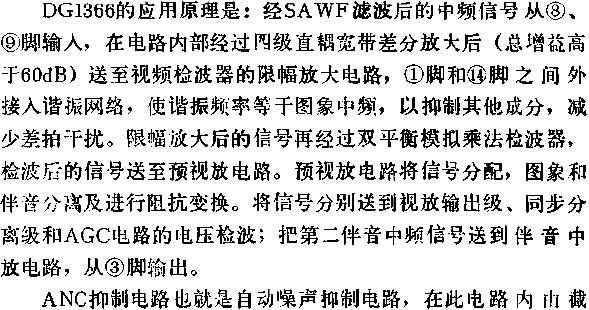

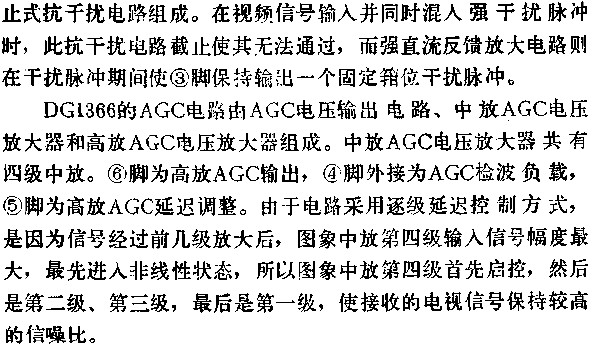

DC1366是用于圖象中頻信號的放大和檢波的單片式圖象通道集成電路.它的主要功能有圖象中放,視頻檢波,預視放,自動噪聲抑制,AGC等.此電路的特點是有較高的增益,能直接連接SAWF,電源電壓適用范圍寬,調整簡單等.常用于黑白電視機的圖象通道,應用實例如圖所示.
