不久前，一臺價值1.06億元的設備經空運從荷蘭飛抵廈門，由于該設備價值高，而且對保存和運輸有著很高的要求——必須保持在23℃恒溫狀態下。為了避免影響設備的精度，在運輸中也對穩定性有極高的要求。因此，機場海關以機坪查驗的方式對該貨物實行全程機邊監管，待貨物裝入特制溫控氣墊車，移至海關的機坪視頻監控探頭之下，完成緊急查驗后當晚就得到放行。

　　那么到底是什么設備能獲得機場海關如此嚴陣以待，而且能有單臺破億的價格呢？

　　什么是***？

　　***是芯片制造的核心設備之一，按照用途可以分為好幾種：有用于生產芯片的***；有用于封裝的***；還有用于LED制造領域的投影***。用于生產芯片的***是中國在半導體設備制造上最大的短板，國內晶圓廠所需的高端***完全依賴進口，本次廈門企業從荷蘭進口的***就是用于芯片生產的設備。

　　在高端***上，除了龍頭老大ASML，尼康和佳能也曾做過***，而且尼康還曾經得到過Intel的訂單。但是近些年，尼康在ASML面前被打的毫無還手之力，高端***市場基本被ASML占據——即便是尼康最新的Ar-F immersion 630賣價還不到ASML Ar-F immersion 1980D平均售價的一半，也無法挽回敗局。

　　原因何在？一方面是Intel新CEO上臺后，不再延續與尼康的620D合同，這使得尼康失去了一個大客戶。另一方面，也和尼康自身技術實力不足有關，尼康的***相對于ASML有不少瑕疵，在操作系統上設計的架構有缺陷，而且尼康的***的實際性能和尼康官方宣傳的有不小差距，這使得臺積電、Intel、三星、格羅方德等晶圓大廠不可能為了省一點錢去賣有瑕疵的產品。

　　目前，尼康的高端***基本被ASML吊打，主流半導體產線中只有少數低階老機齡的***還是尼康或者佳能，其他基本都是ASML的天下。某種程度上，尼康的***也只能用賣的超級便宜來搶市場了。那么，賣的到底有多便宜呢？

　　用數據來說話，ASML的 EUV NXE 3350B 單價超過1億美元，ArF Immersion售價大約在7000萬美元左右。相比之下，尼康***的單價只相當于ASML價格的三分之一。

　　***工作原理

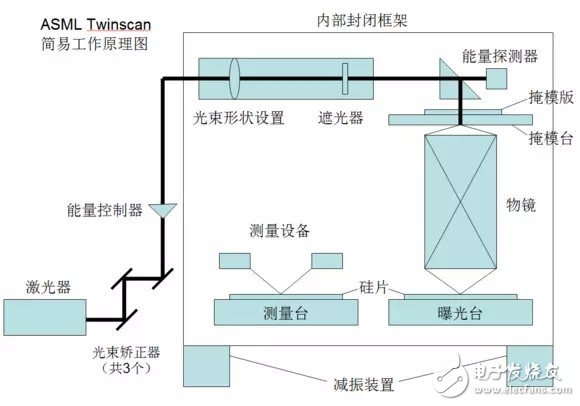

　　上圖是一張ASML***介紹圖。下面，簡單介紹一下圖中各設備的作用。

　　測量臺、曝光臺：是承載硅片的工作臺。

　　激光器：也就是光源，***核心設備之一。

　　光束矯正器：矯正光束入射方向，讓激光束盡量平行。

　　能量控制器：控制最終照射到硅片上的能量，曝光不足或過足都會嚴重影響成像質量。

　　光束形狀設置：設置光束為圓型、環型等不同形狀，不同的光束狀態有不同的光學特性。

　　遮光器：在不需要曝光的時候，阻止光束照射到硅片。

　　能量探測器：檢測光束最終入射能量是否符合曝光要求，并反饋給能量控制器進行調整。

　　掩模版：一塊在內部刻著線路設計圖的玻璃板，貴的要數十萬美元。

　　掩膜臺：承載掩模版運動的設備，運動控制精度是nm級的。

　　物鏡：物鏡用來補償光學誤差，并將線路圖等比例縮小。

　　硅片：用硅晶制成的圓片。硅片有多種尺寸，尺寸越大，產率越高。題外話，由于硅片是圓的，所以需要在硅片上剪一個缺口來確認硅片的坐標系，根據缺口的形狀不同分為兩種，分別叫flat、 notch。

　　內部封閉框架、減振器：將工作臺與外部環境隔離，保持水平，減少外界振動干擾，并維持穩定的溫度、壓力。

　　在加工芯片的過程中，***通過一系列的光源能量、形狀控制手段，將光束透射過畫著線路圖的掩模，經物鏡補償各種光學誤差，將線路圖成比例縮小后映射到硅片上，然后使用化學方法顯影，得到刻在硅片上的電路圖。一般的光刻工藝要經歷硅片表面清洗烘干、涂底、旋涂光刻膠、軟烘、對準曝光、后烘、顯影、硬烘、激光刻蝕等工序。經過一次光刻的芯片可以繼續涂膠、曝光。越復雜的芯片，線路圖的層數越多，也需要更精密的曝光控制過程。

　　EUV：半導體業的終極武器

　　臺積電、英特爾都寄望，這臺史上最昂貴的“工具機”，會在2017年開始試產的7nm制程大發神威，成為主力機種。

　　全球每年生產上百億片的手機晶片、記憶體，數十年來都仰賴程序繁瑣，但原理與沖洗照片類似的曝光顯影制程生產。

　　其中以投射出電路圖案的微影機臺最關鍵、也最昂貴。過去十多年，全球最先進的微影機，都采用波長一九三奈米的深紫外光，然而英特爾、臺積電量產的最先進電晶體，大小已細小到僅有數十個奈米。這形同用同一支筆，要寫的字卻愈來愈小，最后筆尖比要寫的字還粗的窘境。

　　要接替的“超細字筆”，技術源自美國雷根時代“星戰計劃”，波長僅有13nm的EUV；依照該技術的主要推動者英特爾規劃，2005年就該上陣，量產時程卻一延再延。

　　因為這個技術實在太難了。EUV光線的能量、破壞性極高，制程的所有零件、材料，樣樣挑戰人類工藝的極限。例如，因為空氣分子會干擾EUV光線，生產過程得在真空環境。而且，機械的動作得精確到誤差僅以皮秒（兆分之一秒）計。

　　最關鍵零件之一，由德國蔡司生產的反射鏡得做到史無前例的完美無瑕，瑕疵大小僅能以皮米（nm的千分之一）計。

　　這是什么概念？ASML總裁暨執行長溫彼得（Peter Wennink）接受采訪時解釋，如果反射鏡面積有整個德國大，最高的突起處不能高于一公分高。

　　“滿足這類（瘋狂）的要求，就是我們的日常工作，”兩年前由財務長接任執行長的溫彼得說。

　　因為EUV的技術難度、需要的投資金額太高，另外兩大微影設備廠──日本的Nikon和佳能，都已放棄開發。ASML儼然成為半導體業能否繼續沖刺下一代先進制程，開發出更省電、運算速度更快的電晶體的最后希望。

　　“如果我們交不出EUV的話，摩爾定律就會從此停止，”溫彼得緩緩地說。因此，三年前，才會出現讓ASML聲名大噪的驚天交易。

　　英特爾、臺積電、三星等彼此競爭的三大巨頭，竟聯袂投資ASML41億、8.38億、5.03億歐元。（臺積電已于今年五月出售ASML的5％持股，獲利214億臺幣）

　　溫彼得解釋，當時各大廠都要求EUV的研發進度加快，他告訴這些顧客，“希望加快EUV的研發進度，我們就得加倍研發支出。”

　　于是，ASML研發經費倍增到現在的每年十三億歐元的規模。多出的一倍，ASML自己出一半，三大半導體巨頭合出另一半。

　　高端***完全依賴進口

　　目前，***領域的龍頭老大是荷蘭ASML，并已經占據了高達80%的市場份額，壟斷了高端***市場。日本尼康在高端***上完全被ASML擊敗，即便尼康的ArF***售價僅僅不到ASML的一半也無補于事。Intel、臺積電、三星用來加工14/16nm芯片的***都是買自ASML，格羅方德、聯電以及中芯國際等晶圓廠的***主要也是來自ASML。

　　更關鍵的是，最先進的EUV***全球僅僅ASML能夠生產，ASML在今年第三季度和第四季度出售的兩臺EUV***售價都超過1億美元，落后EUV一代的ArF***平均售價也在4000萬至5000萬歐元左右，從高企的報價和EUV***全球僅此一家出售可以看出，***的技術門檻極高，是人類智慧集大成的產物。

　　相比之下，國內***廠商則顯得非常寒酸，處于技術領先的上海微電子裝備有限公司已量產的***中，性能最好的是能用來加工90nm芯片的***，技術差距說是鴻溝都不為過。正是因此，國內晶圓廠所需的高端***完全依賴進口，本次從荷蘭空運至廈門機場的ASML***，就是用于芯片生產制造的高端***，由于是廈門的一家公司申報進口的，筆者猜測，這臺設備很有可能是廈門當地政府與***聯華電子合資的晶圓廠從荷蘭ASML采購的。不過，由于西方瓦森納協議的限制，中國只能買到ASML的中低產品，這一點從廈門當地企業進口的***報價僅1億人民幣就可以看出來了。

　　眾所周知，設備是信息產業的源頭：我們開發設備、設備制造芯片、芯片構成器件、器件改變世界！

　　等價波音737的***是個啥？

　　芯片制造中，設備龍頭就是***，而***的源頭就是ASML！現階段，ASML已經成為***的代名詞。

　　ASML是做什么的？生產&銷售：***！

　　***又是用來做什么的？印制：芯！片！ （芯片被成為工業石油）

　　ASML是公司，***是設備。而ASML有三大客戶： 三星（samsung），英特爾（intel）和臺積電（TSMC）。

　　半導體行業有一句不成規的名言：艾司摩爾（ASML）的技術到哪里，全球半導體的制程就在哪里。

　　荷蘭ASML，總部位于荷蘭Veldhoven，歐洲人均科研經費排名第二。

　　在ASML的2015年Q4季度報中，ArF Immersion 共銷售11臺，銷售額881million 歐元 乘以72%（不包括solution收入），

　　算下來平均每臺售價達到5800萬歐元，約合7300萬美

　　波音737的官網報價7000萬到9000萬美元，航空公司購買還有折扣（據說3-4折）！！

　　下圖是荷蘭ASML公司顛覆時代的EUV***NXE 3350B示意圖，單價超過6億人民幣，現貨還要等！！

　　這是賣飛機嗎？賣機器都賣一個多億，搶錢么？！！！

　　不，他們提供的商品是高端***，用來刻蝕最精密的芯片的，全球只有這一家企業能提供。中端一些的***，是日本的佳能、尼康做的***，對，就是做相機做的很好的廠商。技術上有些相通之處，以佳能、尼康雄厚的技術積累，以及在相機界的霸主地位，到了***行業卻只能做中低端產品，所以你可以想象下ASML的高端***是有多么變態了，其最貴的EUV極紫外線***，單價要1億美元左右，相當于美帝四代戰斗機F35的價格，這臺機器的長相如圖
